Luogo di origine: | Shenzhen, Cina |
---|---|
Marca: | RAYMO |
Certificazione: | CE/ROHS/SGS/ISO9000 |
Numero di modello: | RM-S-0F1C-305JS50 |
Quantità di ordine minimo: | 1 pezzo/pezzo |
Prezzo: | negotiable |
Imballaggi particolari: | Sacchetto & cartone di plastica |
Tempi di consegna: | 5-7 giorni lavorativi |
Termini di pagamento: | Western Union, L/C, D/A, D/P, T/T |
Capacità di alimentazione: | settimana 5000Pieces/ |
Genere: | Contatti maschii | Modello a strati: | Spina montata cavo di S |
---|---|---|---|
Abitazione del materiale: | Coperture d'ottone | Colore: | Cromato naturale o nero |
Shell gradua: | 0F/102, 1F/103, AF/1031, 2F/104 | Contatto no.: | perno del pin 19 di 2pin 3pin 4pin 5pin 6pin 7pin 8pin 9pin 10pin 12pin 16 |
Collega il tipo: | contatti della lega per saldatura | Resistenza: | 5000 volte in opposizione |
Evidenziare: | connettore impermeabile circolare,connettore circolare impermeabile audio video,connessioni audio-video impermeabili |

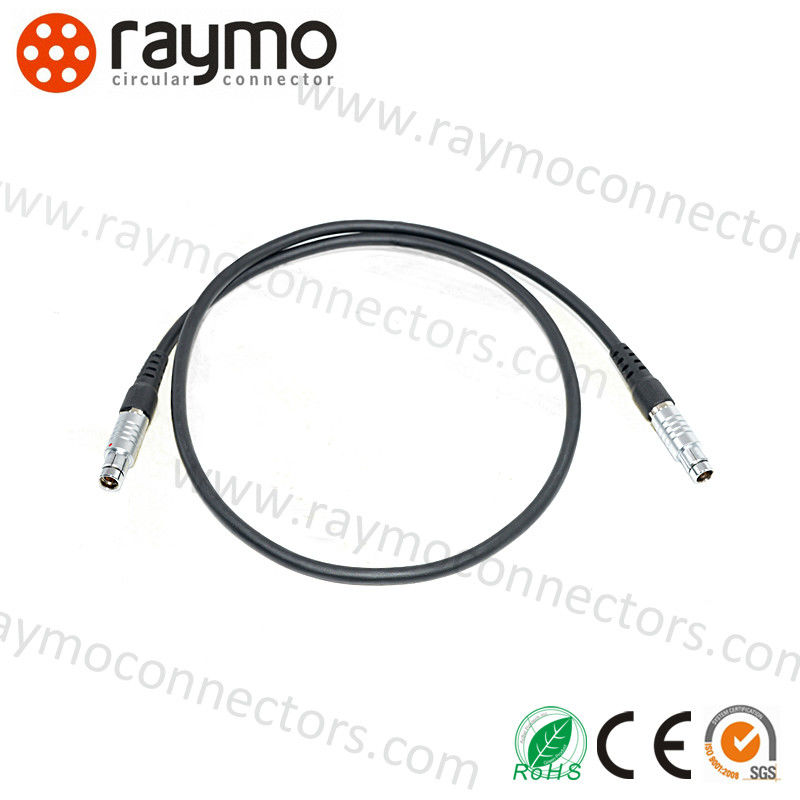

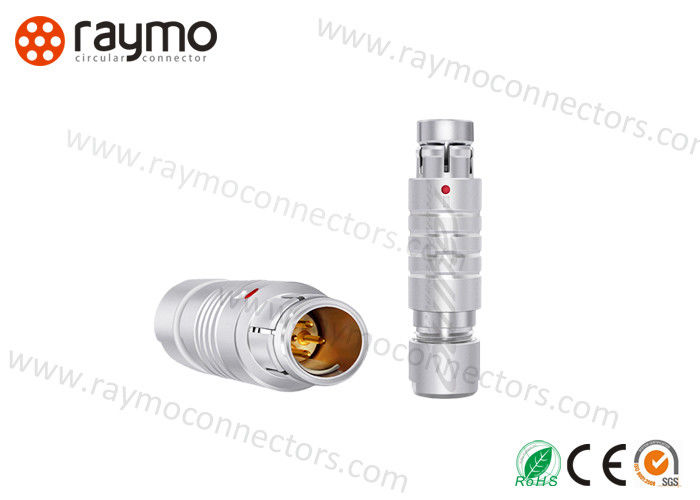

Connettori della spina diritta del cavo di S ss audio video, connettore impermeabile circolare
Dettaglio rapido del connettore impermeabile circolare
1) Struttura avanzata: Autobloccante in opposizione
2) Perno di Mutiple: 2,3,4,5,6,7,8,9 - 22 perni facoltativi
3) Tipo del contatto: Terminale del PWB e terminale di saldatura disponibile
4) Assemblea: cavo da fissare vicino sopra il modanatura, cavo al bordo
5) Colori: Il colore nero e naturale ha sostenuto
6) Lunghezza di cavo: La lunghezza di cavo differente ha potuto essere personalizzata
7) Applicazione: Potere, automobilistico, LED, materiale elettrico, macchina fotografica, radiodiffusione, attrezzature di Midcal
8) Cavo OD: 3.0mm - 9.0mm
9) Tensione nominale: Accordo dei contatti differenti
10)Valutazione corrente: Accordo dei contatti differenti
11) Orientamento: Diritto/angolo retto
12) Termine: Saldatura/PWB
13) Livello di protezione: IP68
14) certificazione: CE, ROHS, ISO9001
15) Genere: Femminile e maschio
16) OEM &ODM: Offerta
Caratteristica del connettore impermeabile circolare
1. Sicurezza di utilizzo nel campo, grazie ad un alto livello di protezione, resistenza ad alta resistenza di forza, dell'abrasione e della tacca
2. Flessibile: connettori per l'assemblea in loco, la forza estremamente alta di svolgimento e di bobina
3. Collegamento di saldatura: tecnologia collaudata del collegamento per una grande selezione dei conduttori differenti
4. 125 gradi ad alta temperatura, lega per saldatura che reflowing
5. Connettore autobloccante in opposizione del metallo
6. Costruzione compatta e leggera
7. La progettazione unica del centro del contatto lo rende sicuro ed affidabile in tutti gli ambienti
8. Lega per saldatura disponibile, PWB e contatto ad angolo retto del PWB
9. Protezione di 360° contabilità elettromagnetica
10. Chiave di allineamento e sistema di chiusura polarizzato per evitare inter-interfaccia
Specificazione del connettore impermeabile circolare
Connettore in opposizione impermeabile all'aperto di serie di RM-F
|
|||
Dimensione di Shell | 0F (102). 1F (103), AF (1031), 2F (104), 3F (105) | Contatto no. |
2 perno, 3 perno, 4 perno, 5 perno, 6 perno, 7, perno del pin 8, 9 perno, 10 perno, 12 perno, 14 perno, 16 perno, perno 19
|
Modello a strati | SFU SA WSO SFE SFU D DBPU DBPE DEE DEU DBPLE DBPLU DBEE DBEU KE KSE K KE SSC SA WSO SFE DI S SS | MOQ | 1pc |
Genere | Maschio, femminile | Campione libero |
disponibile
|
Resistenza | 5000 cicli accoppiamento | Livello del IP |
IP68
|
Caratteristiche tecniche | |||
Gamma di temperature | - 65° C, +200° C | Resistenza alle vibrazioni | 15 g [10 hertz - 2000 hertz] |
Resistenza di scossa | 100 g [spettrografia di massa 6] | Prova di corrosione dello spruzzo di sale | >144hr |
Categoria climatica | 50/175/21 | Protezione (min) | > dB 75 [a 10 megahertz], > dB 40 [a 1 gigahertz] |
Valutazione del IP | IP 68 | Certificazioni | ISO9001 SGS DEL CE ROHS |
Materiali | |
Spina | CuZn |
Contatto dell'incavo | CuSn |
Deposito per contatto | Au |
Insent femminile | PPS (UL 94V-0) |
Materiale del rivestimento del cavo | PVC o PUR |
Vite | CuZn |
Dado | CuZn |
Applicazione del connettore impermeabile circolare
Sare impermeabile ampiamente usato nello spazio aereo, militare, energia elettrica automobilistica e del connettore circolare,
meccanico, automazione come pure il terziario elettrico. Progettiamo e prciamo secondo
internazionale e la norma militare degli Stati Uniti, i nostri prodotti possono sostituire europeo, Stati Uniti e Taiwan
connettori, propri la stessa qualità.
I nostri prodotti sono ampiamente usati dentro, il trasporto, la radiodiffusione, il materiale elettrico, robot automatizzati, elettrici
biciclette, navi, veicoli elettrici, ecc. automobilistico.
1. Automobilistico
2. Audio-video
3. Comunicazioni
4. robot automatizzati
5. Sistemi di informazione
6. Medico
7. veicoli elettrici
Il connettore di cavo Ip68 è ampiamente usato in trasmissione video, trasformatore ed apparecchiatura di trasmissione del segnale della rete nel mercato; anche nel campo di comunicazione, nello schermo di visualizzazione all'aperto, nel porto di home network, nel segnale trasmettenti e riceventi il giacimento dell'attrezzatura, della rete 4G, ecc
Vantaggio del connettore impermeabile circolare
1. Alto livello di protezione IP68, sicuro di usare sul sito
2. Contatti solidi dorati del bronzo fosforoso di alta qualità, ≥ 5000 volte che accoppiano vita
3. Auto in opposizione che chiude tipo a chiave
4. Ordini al minuto ed alla rinfusa dei campioni di sostegno,
Perché scelga il connettore circolare di RAYMO:
: Soluzioni libere del cavo
B: connettore compatibile di lemo di 100%
C: L'OEM o il ODM ha accettato
D: Aiutivi a comprimere almeno il costo di 50%, pieghi il sollievo della spina sono libero
E: Offerta dell'assemblaggio cavi
F: Campione libero per la conferma
G: Termine di consegna veloce aiutarvi a salvare tempo di przione
