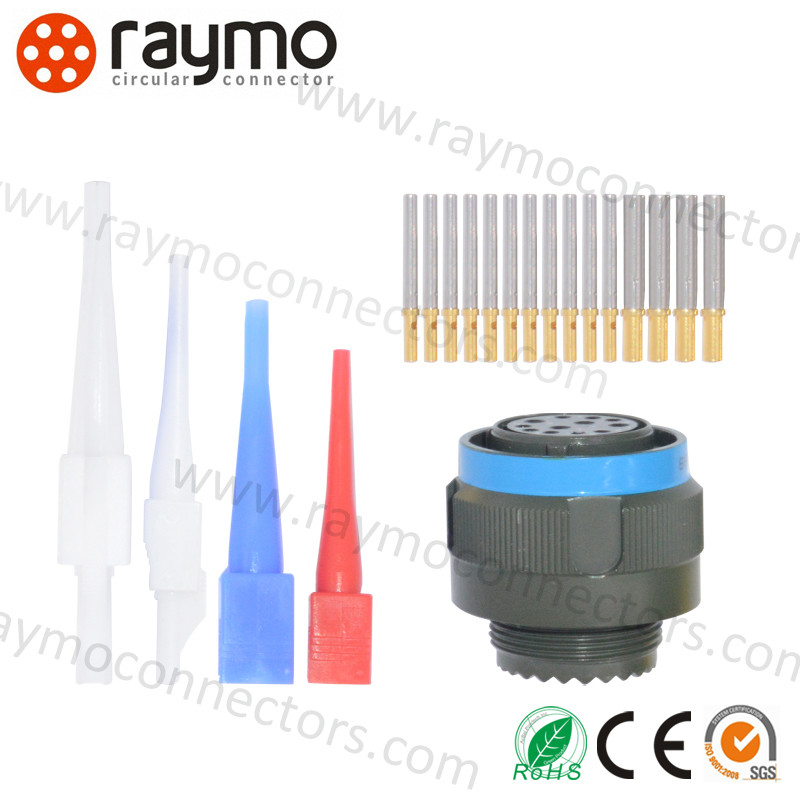

Descrizione della norma MIL-DTL-38999 della serie I sull'amfenoloJY27467 MilitareConnettori circolari

1Le serie GJB599A sono realizzate secondo lo stesso standard con la serie MIL-DTL-38999K. La differenza è che: il numero di parte di base di GJB599A è JY, mentre MIL-DTL-38999K è MS.La serie GJB599A è intercambiabile con la serie MIL-DLT-38999K- Non lo so.

2I dettagli relativi al tappo protettivo applicabile, alla cassa posteriore e al cuscino a flangia quadrata sono riportati a pagina 12 20.

3Se l'ambiente di funzionamento richiede resistenza all'olio, i componenti di tenuta dei connettori devono scegliere gomma fluorinata di silicone.+ C1 alla fine del numero originale della parte (ad esempio: JY27467T17F35PNC1).

Specifica per l'amfenolo MIL-DTL-38999 serie Istandard milJY27467 MilitareConnettori circolari

Attributo del prodotto	Valore attributivo
Prttore	RAYMO
Nome del prodotto	Amfenolo MIL-DTL-38999 Serie I standard mil JY27467 Collegatori circolari militari
Modello	Giornata dell'anno
Sesso di contatto	Pin (maschio)
Contatti	3-20#
Dimensione del corpo	09
Terminal	Saldatura
Plastificazione dell'alloggiamento	con una lunghezza massima non superiore a 50 mm
Numeri di pin	3 perni
Applicazione	sistemi militari quali aerei, aerospaziali, di armi e altri sistemi di attrezzature elettroniche

Dati elettrici e meccanici per Amphenol MIL-DTL-38999 I seriestandard milJY27467 MilitareConnettori circolari

Abitazione	Lega di alluminio/acciaio inossidabile
Cloruro di sodio	Classe B: rivestimento in cadmio verde oliva Classe E: acciaio inossidabile passivo Classe F: nicchellazione per elettronezza
Isolatore	di materie plastiche termoreponibili
Grommetto e sigillo	gomma di silicio
Contatto	Leghe di rame placcate d'oro, con crimping, saldatura, PCB
La perseveranza	500 cicli
Vibrazione	Vibrazione sinusoidale: frequenza 10-2000 Hz, Accelerazione: 294 m/s2 Vibrazioni casuali: frequenza 100-1000 Hz, densità spettrale di potenza: 1g2/Hz
Shock	A 3 ms semi-sinusoide, valore massimo
Temperatura di funzionamento	Classe B: -65°C+175°C Classe E, F: -65°C+200°C
Spruzzo di sale	Secondo il metodo 1001 GJB1217 Classe B 500h, classe E 1000h Classe F 48h
Umidità relativa	98% a 40°C
Altezza di funzionamento	≤ 30480m

Caratteristiche dell'amfenolo MIL-DTL-38999 serie Istandard milJY27467 MilitareConnettori circolari

9 dimensioni di alloggiamento, 74 polarizzazioni e vari tipi di modifica
5 strutture principali per evitare l'accoppiamento
Applicazione: sistemi militari quali l'aviazione, l'aerospaziale, le armi e altri sistemi di attrezzature elettroniche
Standard aziendale: 21E0.204.102JT

Applicazione per l'amfenolo MIL-DTL-38999 serie Istandard milJY27467 MilitareConnettori circolari

Sistemi militari quali:

aviazione,
aerospaziale,
arma,
e altri sistemi di apparecchiatura elettronica

Il nostro vantaggio per Amphenol MIL-DTL-38999 Serie Istandard milJY27467 MilitareConnettori circolari

Prttore originale
Eccellente team di ricerca e sviluppo
Esperienza superiore a 10 anni
OEM e ODM accettabili
Test di qualità al 100%
Consegna veloce al 100%
Servizio post vendita al 100%

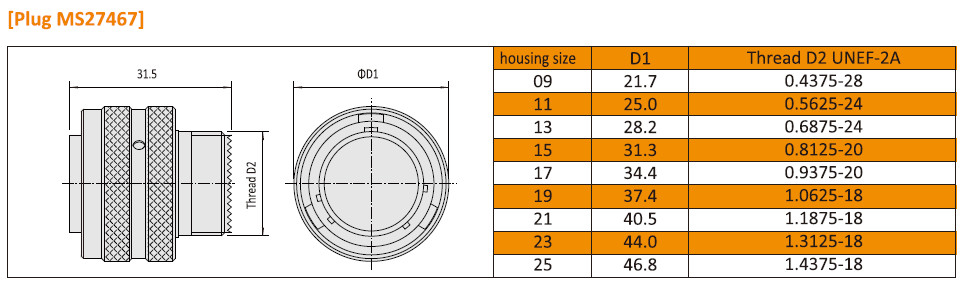

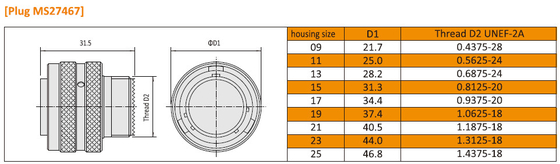

Dimensione per l'amfenolo MIL-DTL-38999 serie Istandard milJY27467 MilitareConnettori circolari

Amfenolo MIL-DTL-38999 Serie I standard mil JY27467 Collegatori circolari militari 0

Raymo fa anche:

D38999 connettori circolari idroreflessibili per l'aviazione della serie I seires III
Connettore a spinta LE MOS serie B, resistente all'acqua K / W / T / semiluna serie S, connettori REDEL serie P
Connettori di serie 102 103 1031 104
Serie minima di pescherecci
Serie finale dei pescatori
O D U_MINI SNAP connettori circolari spinta-tirare
O D U_AMC-connettore militare avanzato

O D U_AMC facile da pulire
Mini connettore HIROSE
Collegatori di cavi Legatori M16 680 678 420 serie di connettori
Connettori a vite circolari fissi M8 M12
L'assemblaggio del cavo può essere progettato in base alle esigenze reali del cliente.Accetta OEM

Prodotto Tag:

Luogo di origine:	Shenzhen, Cina
Marca:	RAYMO
Certificazione:	RoHS2.0, ISO:9001-2015, CE , SGS, REACH
Numero di modello:	Giornata dell'anno

Quantità di ordine minimo:	1 pezzo
Prezzo:	negotiable
Imballaggi particolari:	50pc/CTN
Tempi di consegna:	5-8 giorni lavorativi
Termini di pagamento:	D/A, D/P, T/T, Western Union, MoneyGram, L/C
Capacità di alimentazione:	500pcs/week

Nome del prodotto:	Collegatori circolari militari	Abitazione della dimensione:	09
Numero di pin:	3 perni	Dimensione del contatto:	3-20#
Plastificazione dell'alloggiamento:	nichelatura chimica	Tipo di montaggio:	Supporto del cavo
Metodo di termine:	Saldatura	Genere del contatto:	Maschio
Evidenziare:	Amphenol Military Circular Connectors (connettori circolari militari) , MIL-DTL-38999 connettori circolari militari , JY27467 connettori circolari militari
