ОНЦ-БС-1(2) Serie Bajonetta Connettore Ultra-piccolo Conchiglia Dimensione 10 pin Maschio presa ОНЦ-БС-1-10/14-В1-1-В

Informazioni di base
Luogo di origine: Cina
Marca: RAYMO
Numero di modello: Il numero di unità di controllo è il seguente:
Quantità di ordine minimo: 5
Prezzo: USD25
Tempi di consegna: 5-8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 2000 pezzi
Evidenziare:

Collegamento con bajonetta a presa maschile a 10 pin

,

ONЦ-БС-1(2) Connettore a baionetta ultra-piccola serie

,

ONЦ-БС-1-10/14-В1-1-В

ОНЦ-БС-1(2) Serie Bajonetta Connessione ultra-piccola Conchiglia Dimensione 14 10 Pin Maschio Socket-ОНЦ-БС-1-10/14-В1-1-В

Descrizione del prodotto MilitareIl numero di unità di controllo è il seguente:Connettori:

Il numero di unità di controllo è il seguente:

I connettori a baionetta ultra-piccole della serie OHS adottano principalmente la tecnologia dei connettori russi.È costituito da tappi e preseIl modo di accoppiamento del connettore è di tipo baionetta. La presa non ha attacco a coda e la spina ha un attacco a coda di plastica dritta.Allo stesso tempo, può essere abbinato e scambiato con le parti originali della serie russa ОНЦ-БС-1(2).

Collegatori ONC-BS-1 ((2), destinati a funzionare in catene elettriche a corrente continua,
di corrente variabile (frequenza fino a 3 MHz) e impulsiva.
I connettori ONC-BS-1 (2) sono costituiti da una forcella germetica e da un cavo non germico.
rosette per montaggio volumetrico, aventi una polarizzazione multi-spano dei corpi,
Da un'adempimento non autorizzato.
L'assemblaggio dei collegamenti è di tipo bionetto.
Le forchette sono realizzate senza pellicola, le rosette con pellicola di plastica diretta.
Gli schemi di posizionamento dei contatti, la quantità e i diametri dei contatti sono riportati nella tabella 1.
La copertura dei contatti nei collegamenti: ОНЦ-БС-1 - argento, ОНЦ-БС-2 золото.
Collegatori da realizzare per il montaggio interno in tutte le condizioni climatiche
conformemente alle condizioni tecniche del BR0.364.030 TU, (приемка ₹5 ₹).

Tipo di connettore Contenitore
Tipo di contatto Maschio
Numero di posizioni 10Pin
Dimensione della conchiglia 14
Materiale di contatto Leggia di rame Placcatura in oro/argento
Materiali isolanti PPS
MATERIALE di conchiglia Trattamento anodizzato della superficie di leghe di alluminio, nickellazione di leghe di zinco (di grado industriale)
Dimensione del contatto Φ1.0
Corrente massima per contatto 3.0A
Somma delle correnti 30A
Voltaggio nominale 250 V
Resistenza al contatto ≤ 5MΩ
Terminare il contatto Saldatura
Tipo di fissaggio Connessione con baionetta
Numero di inserzioni e rimozioni 250
TEMPERATURA operativa -60°C +85°C

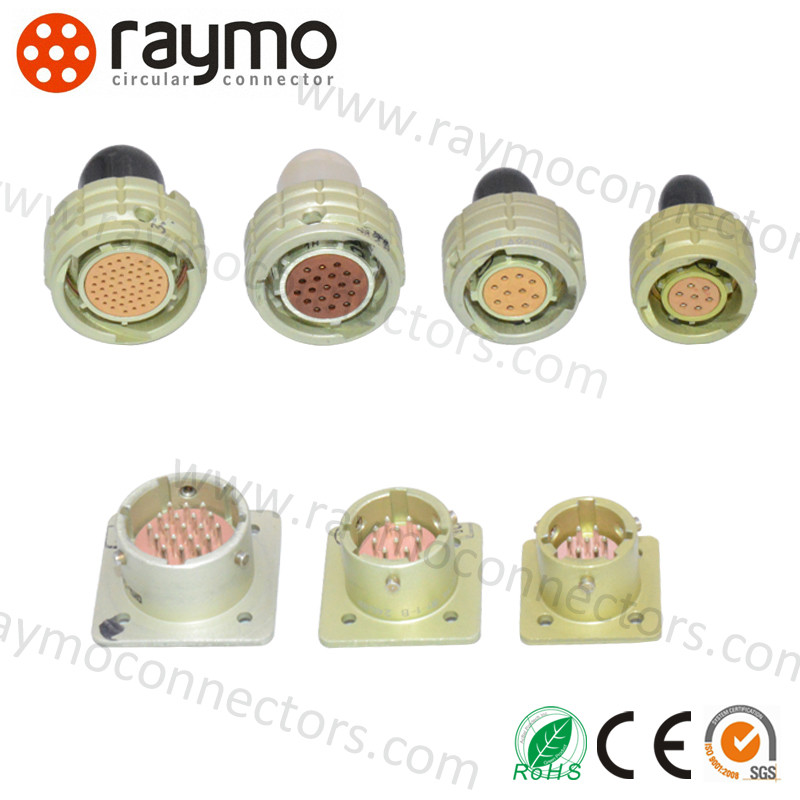

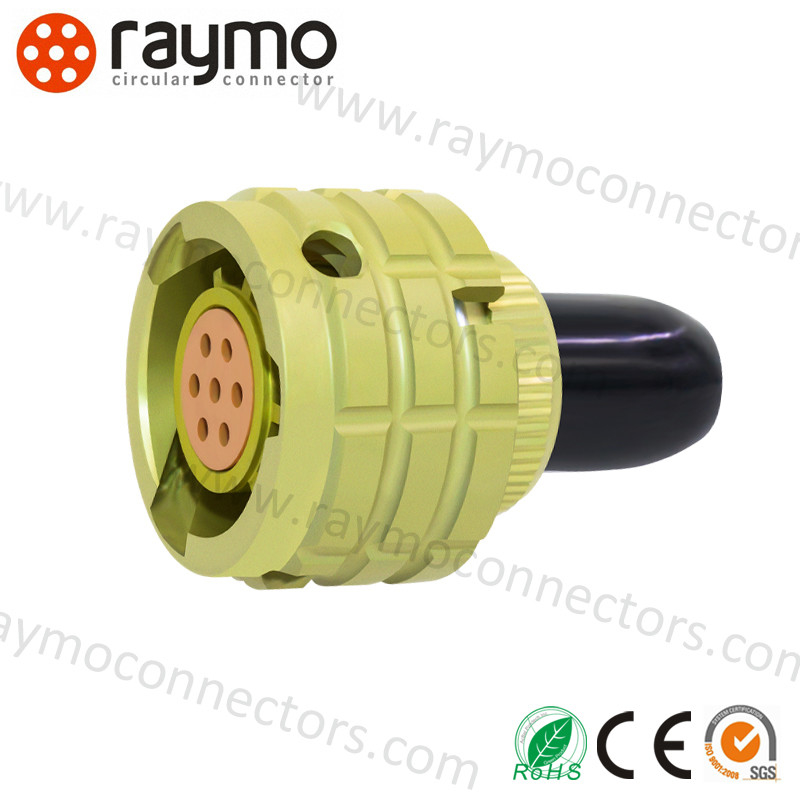

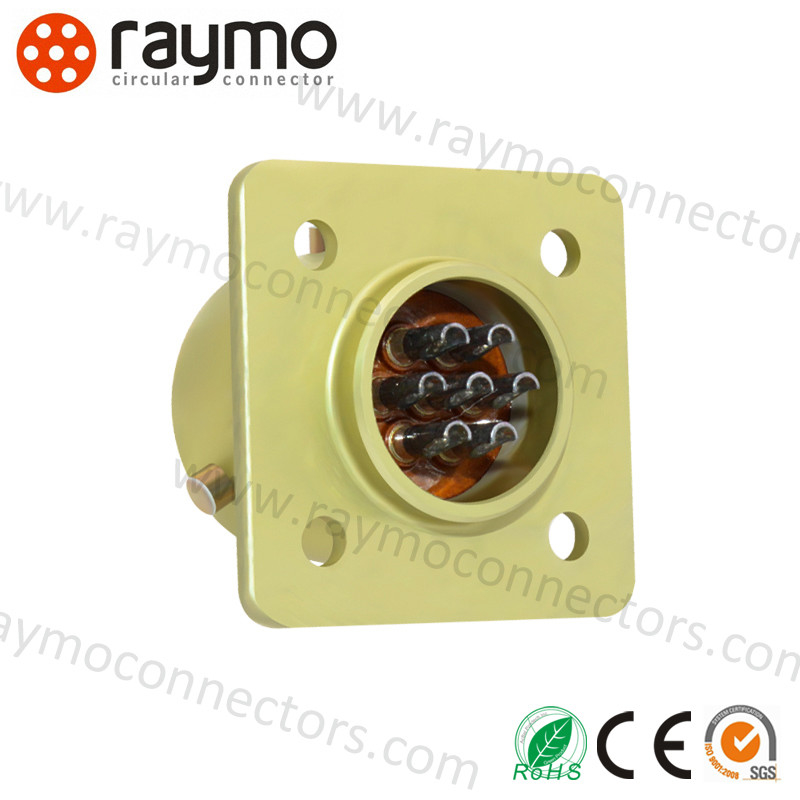

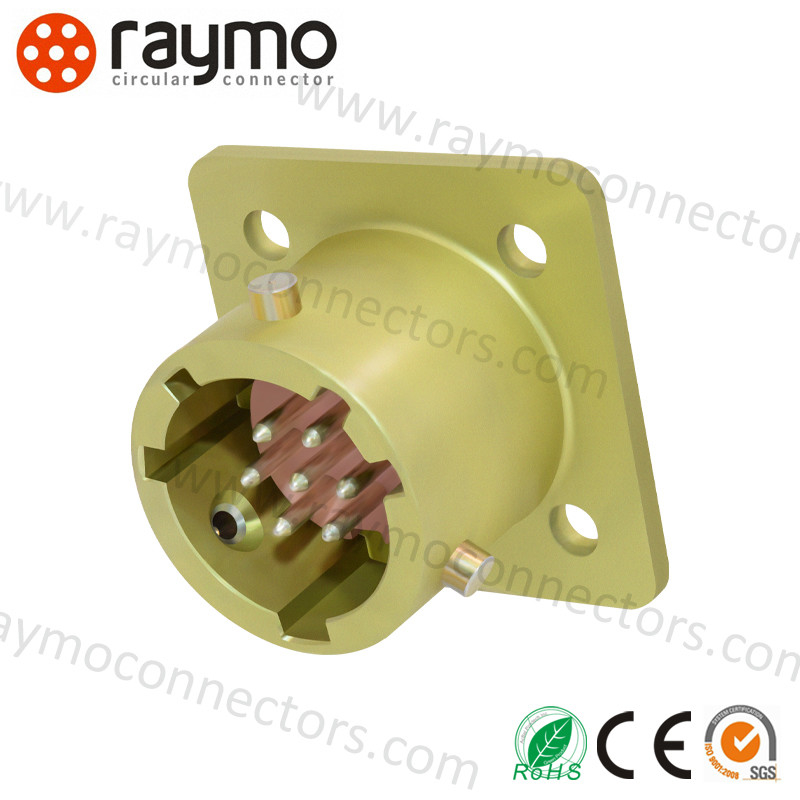

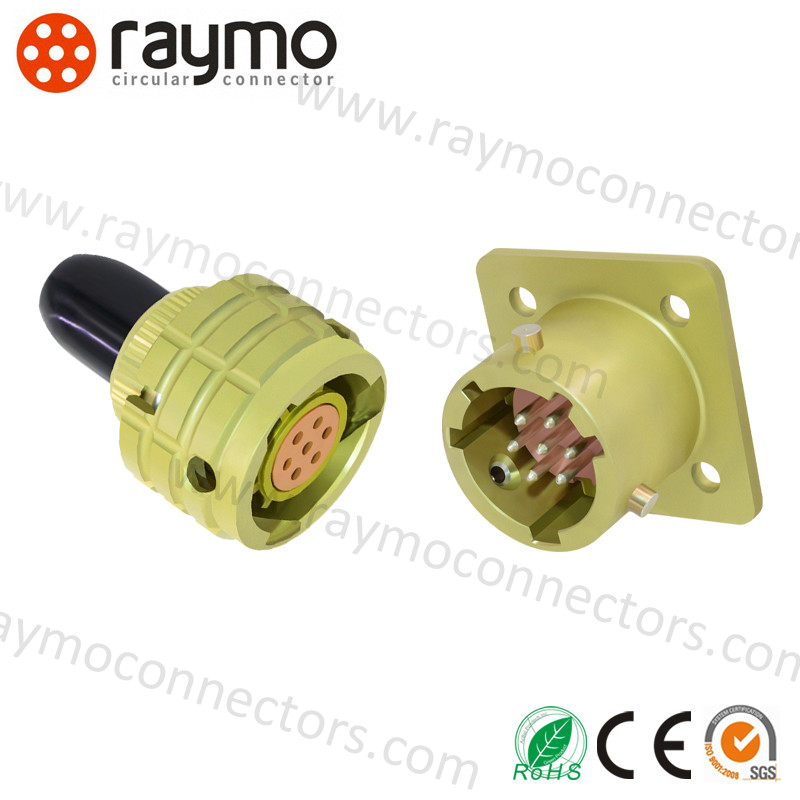

Foto dei prodotti

ОНЦ-БС-1(2) Serie Bajonetta Connettore Ultra-piccolo Conchiglia Dimensione 10 pin Maschio presa ОНЦ-БС-1-10/14-В1-1-В 0ОНЦ-БС-1(2) Serie Bajonetta Connettore Ultra-piccolo Conchiglia Dimensione 10 pin Maschio presa ОНЦ-БС-1-10/14-В1-1-В 1ОНЦ-БС-1(2) Serie Bajonetta Connettore Ultra-piccolo Conchiglia Dimensione 10 pin Maschio presa ОНЦ-БС-1-10/14-В1-1-В 2

Tabella di dati dei prodotti

connettore elettrico ultrapiccolo della serie OHS



1Indicatori tecnici



Indicatore

Valore

Resistenza al contatto

≤ 5mΩ

Resistenza dell'isolamento

≥ 1000 MΩ (in condizioni normali)

Temperatura ambiente

- 60°C~85°C

Vibrazione

1-5000HZ 20g

Impatto

1000 g (una volta); 100 g (molte volte);

Diametro di contatto

Φ1,0 mm

Vita meccanica

Inserire e staccare 250 volte

Orario di lavoro

5000 ore

Garanzia

15 anni

2Corrente di funzionamento, tensione di funzionamento









Dimensione standard della conchiglia

Numero di contatto

Corrente di lavoro a contatto singolo (A)

Corrente totale ((A)

tensione di funzionamento ((V)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250

Parte russa n.

Parte cinese n.

- ONS-БС-1-4/10-В1-1-В

OHS-BC-1-4/10-B1-1-В

ONЦ-БС-1-7/12-В1-1-В

OHS-BC-1-7/12-B1-1-В

ONЦ-БС-1-10/14-В1-1-В

OHS-BC-1-10/14-B1-1-В

ONЦ-БС-1-19/18-В1-1-В

OHS-BC-1-19/18-B1-1-В

ONЦ-БС-1-32/22-В1-1-В

OHS-BC-1-32/22-B1-1-В

ONЦ-БС-1-50/27-В1-1-В

OHS-BC-1-50/27-B1-1-В

Parte russa n. Parte cinese n.
- ONS-BS-1-4/10-R12-1-V OHS-BC-1-4/10-P2-1-В
- ONS-BS-1-7/12-R12-1-V OHS-BC-1-7/12-P2-1-В
- ONЦ-БС-1-10/14-Р12-1-В OHS-BC-1-10/14-P2-1-В
- ONS-BS-1-19/18-R12-1-В OHS-BC-1-19/18-P2-1-В
Il numero di unità di controllo è il numero di unità di controllo. OHS-BC-1-32/22-P2-1-В
ONЦ-БС-1-50/27-Р12-1-В OHS-BC-1-50/27-P2-1-В

Domande frequenti

FAQ di Russian OHS Connector

1.Posso avere un ordine di campione?
Sì, benvenuto ordine campione di russo 2PM connettore per testare e controllare la qualità.

2- Quali sono i vostri termini di pagamento?
Di solito, accettiamo T / T, Per ordini regolari, Termini di pagamento è il 30% di deposito, il saldo pagato prima della spedizione.

3- Qual e' il tempo limite?
Di solito ci vogliono 10 giorni dopo aver ricevuto l'anticipo.

4.Quali sono le vostre condizioni di imballaggio?
viene confezionato in sacchetto di plastica, poi in scatola piccola, infine in grande in cartoni neutri.

5.Quanto dura il periodo di garanzia?
Un anno dopo la consegna.
