| Luogo di origine: | Shenzhen, Guangdong, Cina |
|---|---|
| Marca: | RAYMO |
| Certificazione: | RoHS, Reach, SGS, ISO:9001-2015 |
| Numero di modello: | ONTS-BS-1-4/10-V1-1-V, OHS-BC-1-4/10-B1-1-В |
| Quantità di ordine minimo: | 1 pezzo/pezzi |
| Prezzo: | 4.99-12.99USD/piece |
| Imballaggi particolari: | Borsa & cartone del PE |
| Tempi di consegna: | 7 giorni |
| Termini di pagamento: | Western Union, T/T, MoneyGram, D/P, D/A, MoneyGram, L/C |
| Capacità di alimentazione: | 5000 pezzi/settimana |
| Nome del prodotto: | connettore russo della serie ОНЦ-БС-1 | Sostituire: | Amfenolo serie ONTS-BS-1 |
|---|---|---|---|
| Tipo di connettore: | Incavo maschio | orientamento: | Flancia quadrata ermetica |
| Numero del contatto: | 4 | Dimensione della conchiglia: | 10 |
| Evidenziare: | Amphenol Military Connector,Connettore militare ultrapiccolo,Strumenti di controllo Collegatore militare |
||
Amphenol ONTS-BS-1 serie Ultra-piccolo connettore militare per strumenti di controllo Descrizione
I connettori a baionetta ultrapiccole della serie OHS adottano principalmente la tecnologia russa dei connettori.
Il modo di accoppiamento del connettore è di tipo baionetta. La presa non ha un attacco di coda e la spina ha un attacco di coda di plastica dritta.può essere abbinato e scambiato con le parti originali della serie russa ОНЦ-БС-1(2).
Amphenol ONTS-BS-1 serie Ultra-piccolo connettore militare per strumenti di controllocaratteristiche principali:
Dimensioni compatte: ideale per applicazioni in cui lo spazio è limitato.
Alte prestazioni: in grado di gestire elevate velocità di trasmissione dati e livelli di potenza nonostante le sue piccole dimensioni, rendendolo adatto a una vasta gamma di applicazioni.
Costruzione durevole: costruita con materiali di alta qualità per garantire una lunga durata di vita, anche in ambienti difficili.
Facile installazione: consente un'installazione e uno smontaggio rapidi e facili, risparmiando tempo e sforzi durante l'assemblaggio e la manutenzione.
Amphenol ONTS-BS-1 serie Ultra-piccolo connettore militare per strumenti di controllo Parametro
|
Categoria |
Collegatori circolari militari |
|
Numero della parte |
OHS-BC-1-7/12-B1-1-B |
|
Tipo di connettore |
Contenitore |
|
Orientazione |
Flancia quadrata ermetica |
|
Tipo di contatto |
Pin maschio |
|
Numero di posizioni |
7 |
|
Tipo di fissaggio |
di larghezza superiore a 30 cm |
|
Tipo di montaggio |
Montaggio del pannello |
|
Terminazione del contatto |
Crimp |
|
Classificazione di protezione |
Protezione IP67 |
Numero di riferimento della parte russa e del numero di riferimento della parte Raymo perAmphenol ONTS-BS-1 serie Ultra-piccolo connettore militare per strumenti di controllo
1- senza numero di parte del modello di coda
| Russia | Cina P/N | Amfenolo P/N |
| - ONS-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | L'indice di emissione è il seguente: |
| ONЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | L'indice di emissione è il seguente: |
| ONЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | L'indice di emissione è il seguente: |
| ONЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | L'indicazione del numero di unità di comando è indicata nella tabella di cui all'allegato II. |
| ONЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | L'indicatore di sicurezza deve indicare il numero di dispositivi di sicurezza. |
| ONЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, parte 2, del regolamento (CE) n. 715/2009. |
2- con coda a schiena non blindata numero di modello della parte
| Russia | Cina P/N | Amfenolo P/N |
| - ONS-BS-1-4/10-R12-1-V | OHS-BC-1-4/10-P2-1-В | Il numero di unità di comando deve essere il seguente: |
| - ONS-BS-1-7/12-R12-1-V | OHS-BC-1-7/12-P2-1-В | Il numero di unità di comando deve essere indicato. |
| - ONЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | Il numero di unità di comando deve essere indicato in base al numero di unità di comando. |
| - ONS-BS-1-19/18-R12-1-В | OHS-BC-1-19/18-P2-1-В | L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, parte 2, del regolamento (CE) n. 715/2009. |
| Il numero di unità di controllo è il numero di unità di controllo. | OHS-BC-1-32/22-P2-1-В | L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 2, del regolamento (CE) n. 715/2009. |
| ONЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, parte 2, del regolamento (CE) n. 715/2009. |
Amphenol ONTS-BS-1 serie Ultra-piccolo connettore militare per strumenti di controllo prestazioni tecniche
|
Resistenza al contatto |
≤ 5mΩ |
|
Resistenza dell'isolamento |
≥ 1000MΩ ((in condizioni normali) |
|
Temperatura ambiente |
-60°C - 85°C |
|
Vibrazione |
1-5000HZ 20g |
|
È scioccante. |
una volta 1000 g, ripetutamente 100 g |
|
Diametro di contatto |
ø1,0 mm |
|
Vita meccanica |
250 volte |
|
Orario di lavoro |
5000 ore |

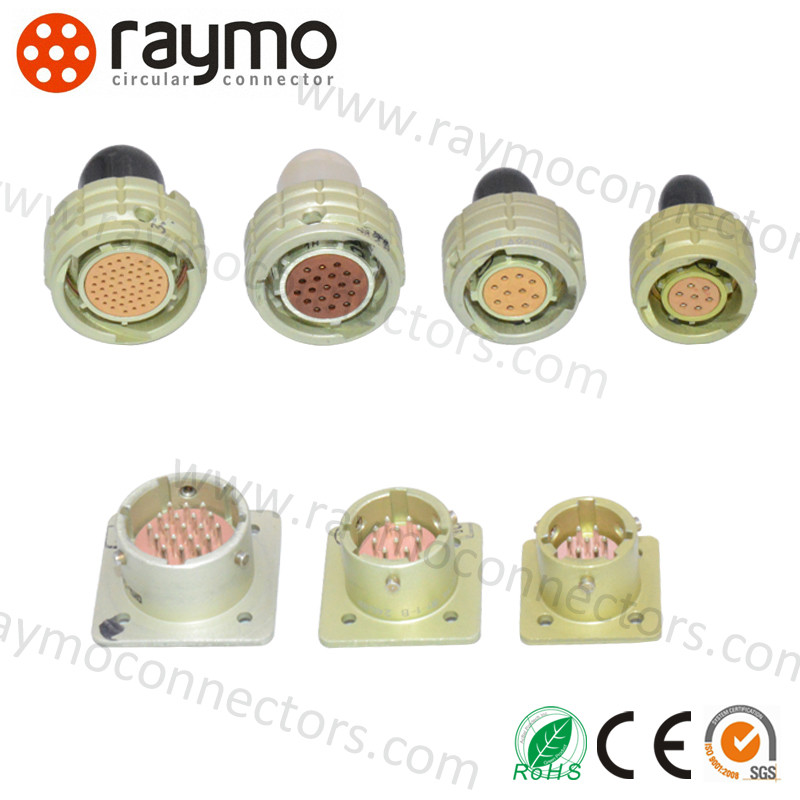

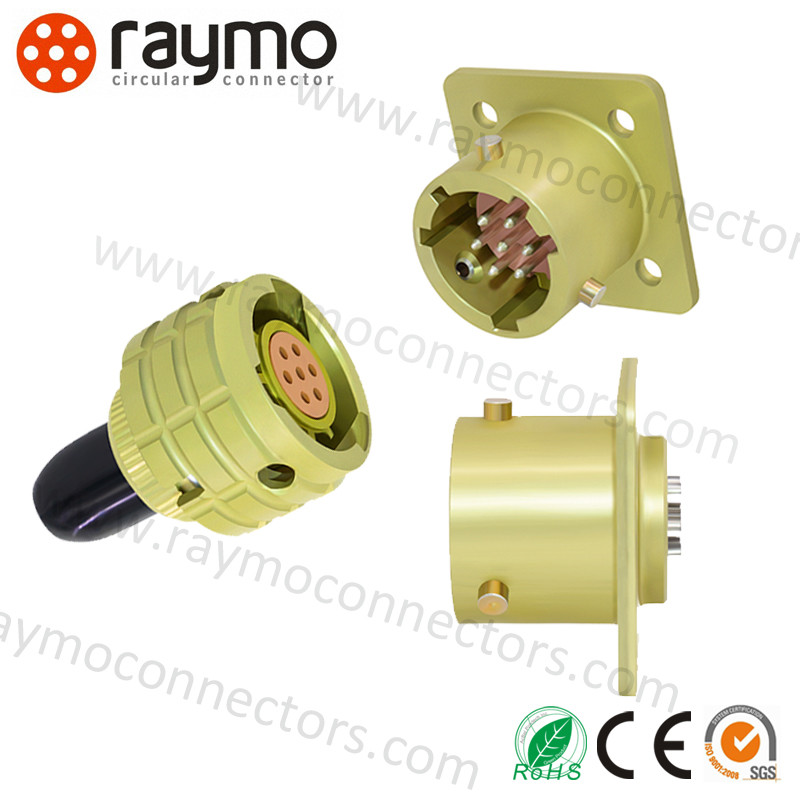

Amphenol ONTS-BS-1 serie Ultra-piccolo connettore militare per strumenti di controllo immagini
Amphenol ONTS-BS-1 serie Ultra-piccolo connettore militare per strumenti di controllo Applicazione
Questo vasto portafoglio consente di selezionare la configurazione di connettore ideale per soddisfare quasi tutte le esigenze specifiche nella maggior parte dei mercati, inclusi dispositivi medici, strumenti di prova e di misura,macchine, trasmissione audio-video, telecomunicazioni e militari
A proposito di SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED
Come professionista nella progettazione e przione di tutti i tipi di connettori e cavi speciali,hanno accumulato una ricca esperienza nello sviluppo e nella przione di tipi di cavi e dei relativi adattatori di connettori.Con cavo RED/Teradek Bond/ARRI per fotocamere, cavo di alimentazione per fotocamere Canon/Sony, cavo SDI, cavo USB, cavo video, cavo CCD...
Con l'obiettivo di fornire al cliente connettori e cavi qualificati e adatti, la nostra fabbrica ha già progettato e sviluppato oltre 3.000 tipi di connettori e 1.000 tipi di assemblaggi di cavi OEM basati sulle esigenze reali del cliente.
