Casa ProdottiCollegamento J30JJ30J Serie 21-Pin D83513 Micro-D Connettore Spina IP67

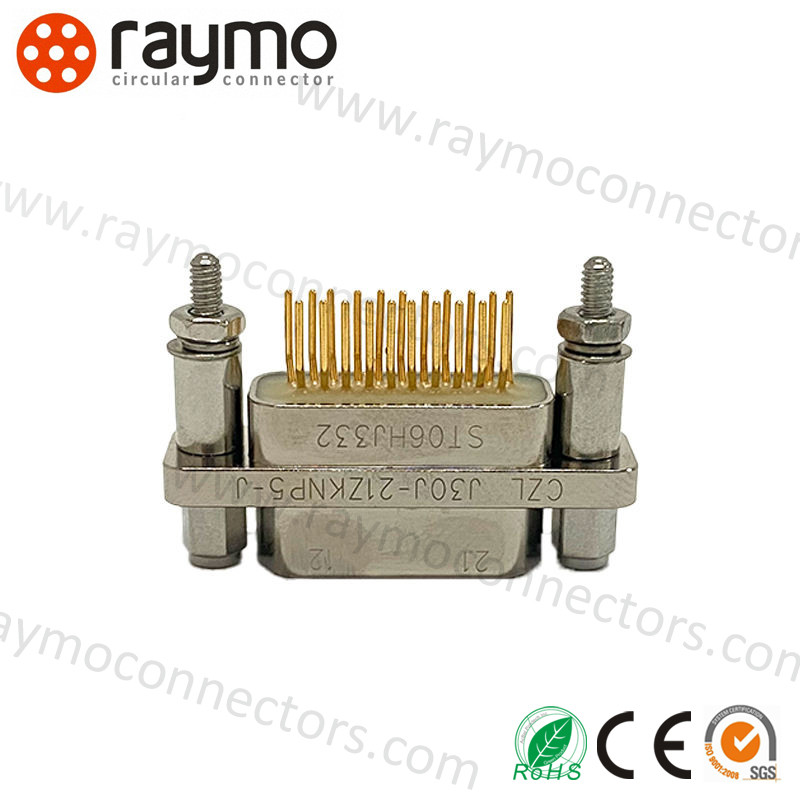

J30J Serie 21-Pin D83513 Micro-D Connettore Spina IP67

J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
J30J Series 21-Pin D83513 Micro-D Connector Plug IP67 J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
Informazioni di base
Luogo di origine: Shenzhen, Guangdong, Cina
Marca: RAYMO
Certificazione: RoHS, Reach, SGS, ISO:9001-2015
Numero di modello: J30J-21TJ
Quantità di ordine minimo: 1 pezzo/pezzi
Prezzo: 2.99-14.99USD/piece
Imballaggi particolari: Borsa & cartone del PE
Tempi di consegna: 7 giorni
Termini di pagamento: Western Union, T/T, , D/P, D/A, , L/C.
Capacità di alimentazione: 5000 pezzi/settimana
Contattaci
Sostituzione: connettori micro-D della serie ITT Cannon MDM Standard: Dati di riferimento:
Tipo di connettore: Tappo Tipo di contatto: Pin maschio
Numero di posizioni: 21 Shell esterno: Alluminio
SUSSITUTO: Connettori micro-D serie ITT Cannon MDM Standard: D83513
Evidenziare:

Collettore di alimentazione impermeabile Micro-D

,

Connettore di alimentazione impermeabile IP67

Connettore di alimentazione impermeabile serie J30J Raymo, standard industriale Micro-D, area sezione filo 0,1-15 mm², IP67
Specifiche del prodotto
Attributo Valore
Sostituto Connettori Micro-D serie MDM ITT Cannon
Standard D83513
Tipo di connettore Spina
Tipo di contatto Pin maschio
Numero di posizioni 21
Guscio esterno Alluminio
Panoramica del prodotto

La serie J30J Raymo sono connettori piccoli e ad alta densità utilizzati dove normalmente sarebbero stati utilizzati connettori d-sub standard, ma dove le dimensioni e il peso sono un problema. È equivalente ai connettori Micro-D serie MDM D83513 di ITT Cannon.

Caratteristiche principali
  • Questa serie è equivalente alla serie MDM USA

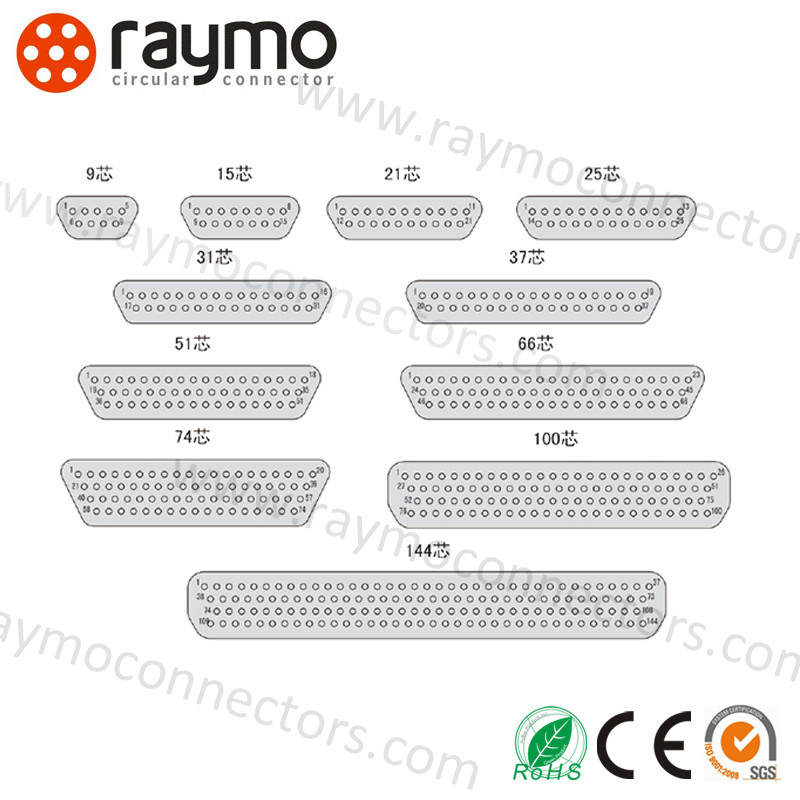

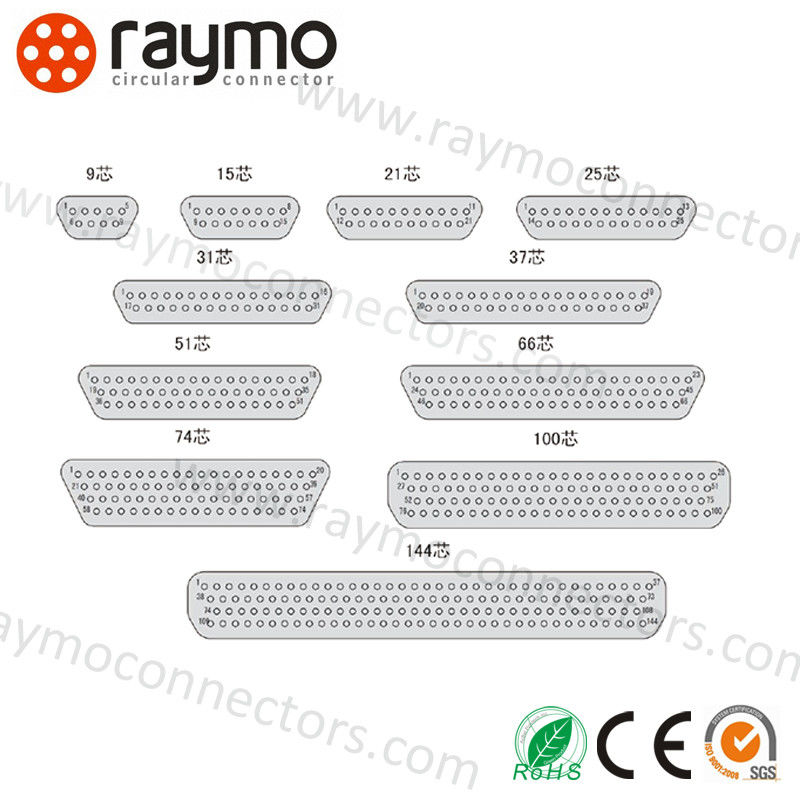

  • Disponibili nove tipi: 9, 15, 21, 25, 31, 37, 51, 74, 100 posizioni
  • Area sezione filo accoppiato: 0,1~15 mm²
  • Pin flessibili ad alta densità
  • Conforme alle condizioni tecniche del connettore elettronico rettangolare miniaturizzato serie J30 Q/Ln.J6-69-92
Parametri dettagliati
Categoria Connettori Micro-D serie MDM ITT Cannon
Codice articolo J30J-21TJ
Tipo di connettore Spina
Orientamento Flangia quadrata ermetica
Tipo di contatto Pin maschio
Numero di posizioni 21
Tipo di montaggio Montaggio a pannello
Terminazione del contatto Saldatura
Grado di protezione IP67
Prestazioni tecniche
Tensione di prova 600 Vac a livello del mare
150 Vac a 70.000 piedi (23410 metri)
Corrente nominale 3 Ampere
Resistenza di contatto 8 milliohm massimo a 3 ampere
10 milliohm massimo a 1 milliampere: ML-STD-202 Metodo 307
Resistenza di isolamento 5000 megaohm minimo a 500 Vdc
Permeabilità magnetica 2,0 μ (connettori meno hardware)
Vuoto termico secondo NASA SP-R-0022 (solo classe spaziale)
Vita di accoppiamento 500 cicli minimo
Nebbia salina 48 ore ML-STD-1344 Metodo 1001 Condizione B
Immagini del prodotto
J30J Series Micro-D Connector front view J30J Series Micro-D Connector side view J30J Series Micro-D Connector close-up
Applicazioni
  • Avionica, radar
  • Missili e sistemi di guida
  • Apparecchiature mediche
  • Apparecchiature di test portatili
  • Satelliti
  • Robotica
  • Apparecchiature geofisiche
Informazioni su SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED

In qualità di professionisti nella progettazione e produzione di tutti i tipi di connettori e cavi speciali, abbiamo accumulato una ricca esperienza nello sviluppo e nella produzione di vari cavi e adattatori di connettori correlati, tra cui cavi per fotocamere RED/Teradek Bond/ARRI, cavi di alimentazione per fotocamere Canon/Sony, cavi SDI, cavi USB, cavi video, cavi CCD.

I nostri prodotti sono ampiamente utilizzati in ambienti e applicazioni difficili, tra cui dispositivi di controllo industriale, apparecchiature mediche, apparecchiature di misurazione e ispezione, apparecchiature audio e video e applicazioni esigenti.

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED facility
Il nostro servizio
  • Alta qualità: Macchina CNC, ingegnere professionista, operaio specializzato, QC responsabile garantiscono i nostri prodotti di alta qualità
  • OEM & ODM: i servizi OEM & ODM sono benvenuti
  • Politica sui campioni: campioni gratuiti e ordini di campioni sono accettati
  • Consegna rapida: 3~5 giorni lavorativi dopo la ricezione del pagamento per connettori normali
  • Risposta rapida: entro 24 ore per la tua richiesta e qualsiasi altra domanda
  • Servizio post-vendita: Segui la tua spedizione. Fornisci soluzioni professionali per le tue domande
