Connettore di alimentazione Micro-D impermeabile a 25 pin MIL-Spec serie J30J

J30J Series MIL-Spec 25 Pin Micro-D Waterproof Power Connector Plug
J30J Series MIL-Spec 25 Pin Micro-D Waterproof Power Connector Plug
J30J Series MIL-Spec 25 Pin Micro-D Waterproof Power Connector Plug J30J Series MIL-Spec 25 Pin Micro-D Waterproof Power Connector Plug
Informazioni di base
Luogo di origine: Shenzhen, Guangdong, Cina
Marca: RAYMO
Certificazione: RoHS, Reach, SGS, ISO:9001-2015
Numero di modello: J30J-25TJ
Quantità di ordine minimo: 1 pezzo/pezzi
Prezzo: 2.99-14.99USD/piece
Imballaggi particolari: Borsa & cartone del PE
Tempi di consegna: 7 giorni
Termini di pagamento: Western Union, T/T, MoneyGram, D/P, D/A, MoneyGram, L/C.
Capacità di alimentazione: 5000 pezzi/settimana
Contattaci
Sostituzione: connettori micro-D della serie ITT Cannon MDM Standard: Dati di riferimento:
Tipo di connettore: Tappo Tipo di contatto: Pin maschio
Numero di posizioni: 25 Affilato: D-SUB-TIPO
Evidenziare:

Collegamento di alimentazione impermeabile a 25 pin

,

Connettore di alimentazione impermeabile della serie MDM

J30J Serie Micro-D MIL-Spec USA MDM Serie 25 Pins connettore di alimentazione impermeabile
Specificativi del prodotto
Sostituzione connettori micro-D della serie ITT Cannon MDM
Norme L'accesso all'informazione è consentito solo se:
Tipo di connettore Collegamento
Tipo di contatto Pin maschio
Numero di posizioni 25
Forma D-SUB-TIPO
Visualizzazione del prodotto
La serie Raymo J30J è un piccolo connettore ad alta densità progettato per applicazioni in cui i connettori standard D-sub sarebbero tipicamente utilizzati, ma dimensione e peso sono fattori critici.Questi connettori sono equivalenti ai connettori micro-D della serie MDM di ITT Cannon MIL-DTL-83513.
Caratteristiche chiave
  • Connesori di serie MDM USA equivalenti

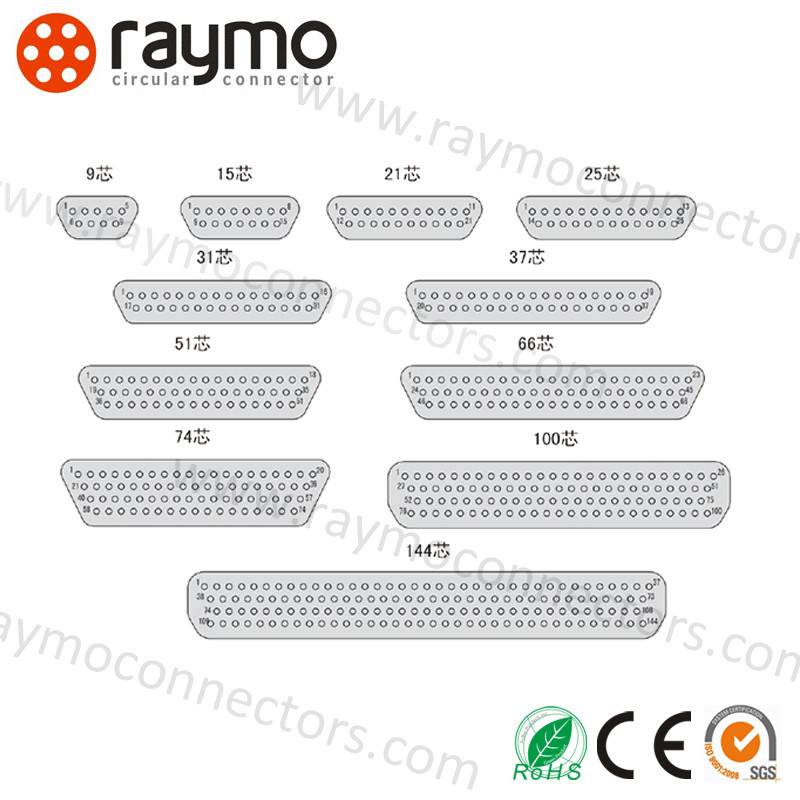

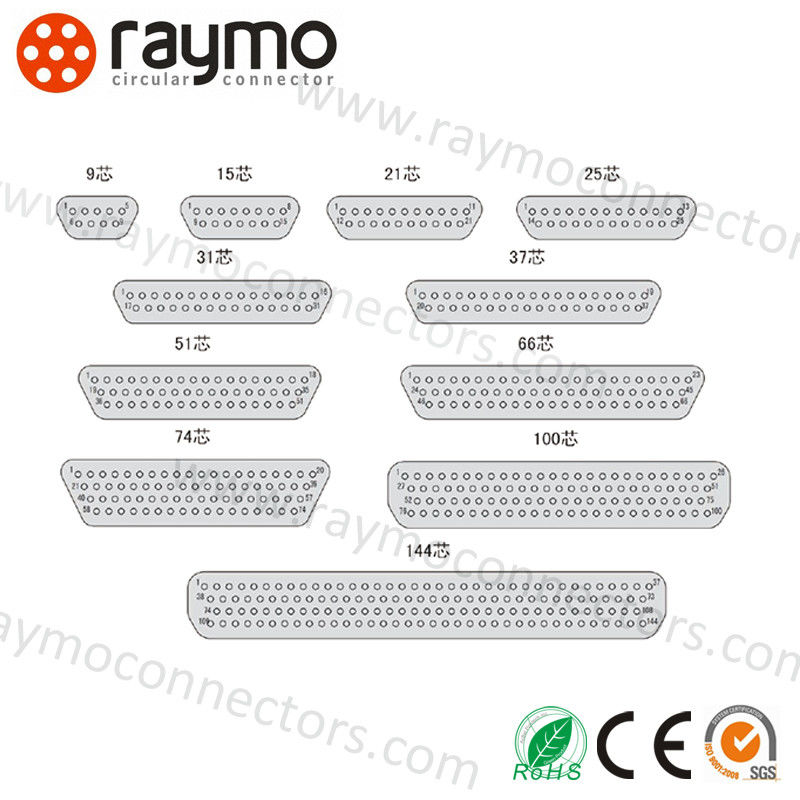

  • Disponibile in nove configurazioni: 9, 15, 21, 25, 31, 37, 51, 74 e 100 pin
  • Superficie della sezione del filo accoppiato: 0,1-15 mm2
  • Caratteristiche: perni flessibili ad alta densità
  • Sottoinsiemi di bloccaggio inclusi con connettori (può essere omesso su richiesta)
Parametri tecnici
Categoria connettori micro-D della serie ITT Cannon MDM
Numero della parte J30J-25TJ
Tipo di connettore Collegamento
Orientazione Flancia quadrata ermetica
Tipo di contatto Pin maschio
Numero di posizioni 25
Tipo di montaggio Montaggio del pannello
Terminazione del contatto Saldatura
Classificazione di protezione Protezione IP67
Specifiche di prestazione
Tensione di prova 600 Vac al livello del mare
150 Vac a 70.000 piedi (23410 metri)
Classificazione attuale 3 Ampere
Resistenza al contatto 8 milliohm al massimo a 3 ampere
10 milliohm al massimo a 1 milliampere: metodo 307 ML-STD-202
Resistenza all'isolamento 5000 megaohm minimo a 500 Vdc
Permeabilità magnetica 2.0μ (connettori meno hardware)
Vaso termico per la NASA SP-R-0022 (solo classe spaziale)
La vita di accoppiamento 500 cicli minimo
Spruzzo di sale 48 ore ML-STD-1344 Metodo 1001 Condizione B
Immagini del prodotto
Connettore di alimentazione Micro-D impermeabile a 25 pin MIL-Spec serie J30J 0 Connettore di alimentazione Micro-D impermeabile a 25 pin MIL-Spec serie J30J 1 Connettore di alimentazione Micro-D impermeabile a 25 pin MIL-Spec serie J30J 2
Applicazioni tipiche
  • Sistemi aeronautici
  • Apparecchiature radar
  • Missili e sistemi di guida
  • Apparecchiature mediche
  • Scanner per codici a barre
  • Avionica commerciale
  • Sistemi di navigazione
A proposito di SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED
Come produttore professionale specializzato nella progettazione e produzione di vari connettori e cavi speciali,abbiamo accumulato una vasta esperienza nello sviluppo e nella produzione di cavi e adattatori di connettori correlatiLa nostra gamma di prodotti comprende cavo fotocamera RED/Teradek Bond/ARRI, cavo di alimentazione per fotocamere Canon/Sony, cavo SDI, cavo USB, cavo video, cavo CCD e altro ancora.
I nostri prodotti sono ampiamente utilizzati in ambienti e applicazioni esigenti, inclusi dispositivi di controllo industriale, attrezzature mediche, attrezzature di misurazione e ispezione, attrezzature audio-visive,e applicazioni militari.
Connettore di alimentazione Micro-D impermeabile a 25 pin MIL-Spec serie J30J 3
Il nostro impegno nel servizio
  • Alta qualità:Macchine CNC, ingegneri professionisti, operai qualificati e rigoroso controllo della qualità garantiscono l'eccellenza del prodotto
  • OEM e ODM:Servizi di produzione su misura disponibili
  • Politica di campionamento:Esemplari gratuiti e ordini di campioni accettati
  • Consegna rapida:3-5 giorni lavorativi per i connettori standard dopo il pagamento
  • Supporto reattivo:Risposta garantita entro 24 ore per tutte le richieste
  • Servizio post vendita:Tracciamento delle spedizioni e assistenza tecnica professionale
