Descrizione del connettore industriale russo della serie 1 (ONЦ-БС)
I connettori a baionetta ultrapiccole della serie OHS adottano principalmente la tecnologia russa dei connettori.
Il modo di accoppiamento del connettore è di tipo baionetta. La presa non ha un attacco di coda e la spina ha un attacco di coda di plastica dritta.può essere abbinato e scambiato con le parti originali della serie russa ОНЦ-БС-1(2).
Connettore industriale russo di serie 1 (ONЦ-БС)caratteristiche principali:
-
Dimensioni compatte: ideale per applicazioni in cui lo spazio è limitato.
-
Alte prestazioni: in grado di gestire elevate velocità di trasmissione dati e livelli di potenza nonostante le sue piccole dimensioni, rendendolo adatto a una vasta gamma di applicazioni.
-
Costruzione durevole: costruita con materiali di alta qualità per garantire una lunga durata di vita, anche in ambienti difficili.
-
Facile installazione: consente un'installazione e uno smontaggio rapidi e facili, risparmiando tempo e sforzi durante l'assemblaggio e la manutenzione.
Connettore industriale russo di serie 1 (ONЦ-БС) Parametro
| Categoria | Collegatori circolari industriali |
| Numero della parte | OHS-BC-1-7/12-B1-1-B |
| Tipo di connettore | Contenitore |
| Orientazione | Flancia quadrata ermetica |
| Tipo di contatto | Pin maschio |
| Numero di posizioni | 7 |
| Tipo di fissaggio | di larghezza superiore a 30 cm |
| Tipo di montaggio | Montaggio del pannello |
| Terminazione del contatto | Crimp |
| Classificazione di protezione | Protezione IP67 |
Numero di riferimento della parte russa e del numero di riferimento della parte Raymo perConnettore industriale russo di serie 1 (ONЦ-БС)
1- senza numero di parte del modello di coda
| Russia | Cina P/N | Amfenolo P/N |
| - ONS-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | L'indice di emissione è il seguente: |
| ONЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | L'indice di emissione è il seguente: |
| ONЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | L'indice di emissione è il seguente: |
| ONЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | L'indicazione del numero di unità di comando è indicata nella tabella di cui all'allegato II. |
| ONЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | L'indicatore di sicurezza deve indicare il numero di dispositivi di sicurezza. |
| ONЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, parte 2, del regolamento (CE) n. 715/2009. |
2 - con coda retta non blindata numero di modello della parte
| Russia | Cina P/N | Amfenolo P/N |
| - ONS-BS-1-4/10-R12-1-V | OHS-BC-1-4/10-P2-1-В | Il numero di unità di comando deve essere il seguente: |
| - ONS-BS-1-7/12-R12-1-V | OHS-BC-1-7/12-P2-1-В | Il numero di unità di comando deve essere indicato. |
| - ONЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | Il numero di unità di comando deve essere indicato in base al numero di unità di comando. |
| - ONS-BS-1-19/18-R12-1-В | OHS-BC-1-19/18-P2-1-В | L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, parte 2, del regolamento (CE) n. 715/2009. |
| Il numero di unità di controllo è il numero di unità di controllo. | OHS-BC-1-32/22-P2-1-В | L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 2, del regolamento (CE) n. 715/2009. |
| ONЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, parte 2, del regolamento (CE) n. 715/2009. |
Ultra-piccolo elettrico (ОНЦ-БС 1(2) Serie russo connettore industriale prestazioni tecniche
| Resistenza al contatto | ≤ 5mΩ |
| Resistenza dell'isolamento | ≥ 1000MΩ ((in condizioni normali) |
| Temperatura ambiente | -60°C - 85°C |
| Vibrazione | 1-5000HZ 20g |
| È scioccante. | una volta 1000 g, ripetutamente 100 g |
| Diametro di contatto | ø1,0 mm |
| Vita meccanica | 250 volte |
| Orario di lavoro | 5000 ore |

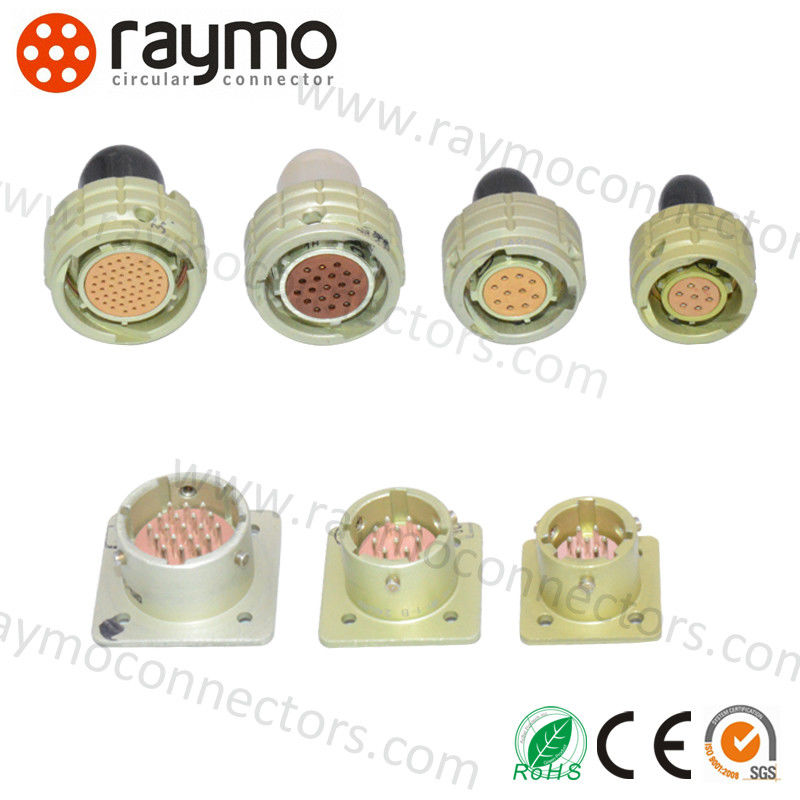

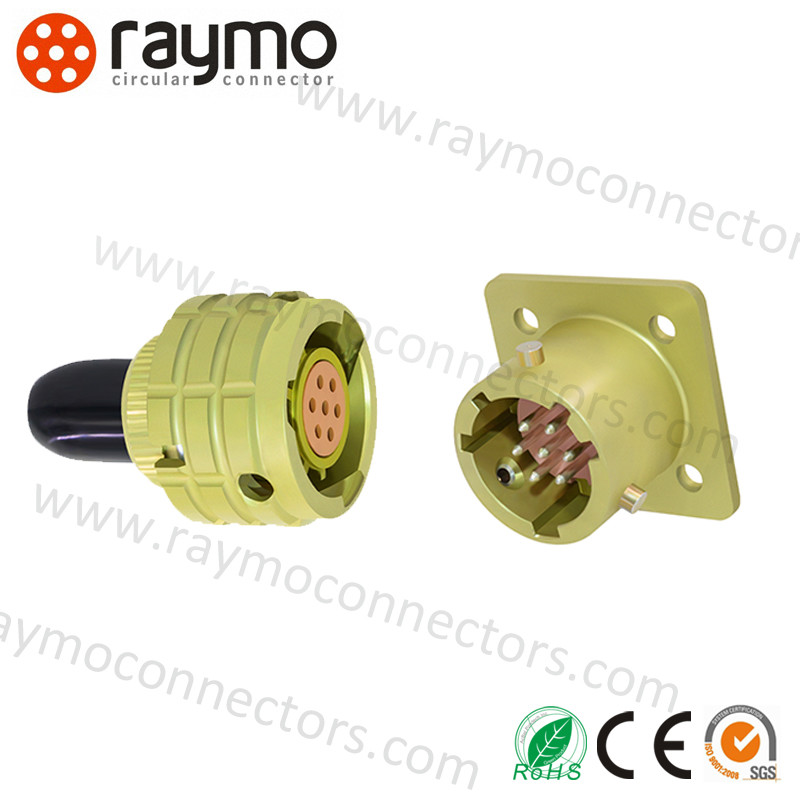

Ultra-piccolo elettrico (ОНЦ-БС 1(2) Serie russa immagini di connettore industriale
Connettore industriale russo di serie 1 (ONЦ-БС) Applicazione
Questo vasto portafoglio consente di selezionare la configurazione di connettore ideale per soddisfare quasi tutte le esigenze specifiche nella maggior parte dei mercati, inclusi dispositivi medici, strumenti di prova e di misura,macchine, trasmissione audio-video, telecomunicazioni e industria
