Connettori Micro-D Serie J30J Impermeabili ad Alte Prestazioni Standard Industriali DDescrizione
La serie Raymo J30J sono connettori piccoli e ad alta densità utilizzati dove i connettori d-sub standard sarebbero stati tipicamente impiegati, ma dove le dimensioni e il peso sono una preoccupazione.
È equivalente ai connettori micro-D serie MDM di ITT Cannon D83513.
Connettori Micro-D Serie J30J Impermeabili ad Alte Prestazioni Standard Industriali Caratteristiche principali:
-
Questa serie è equivalente alla serie MDM USA;
-

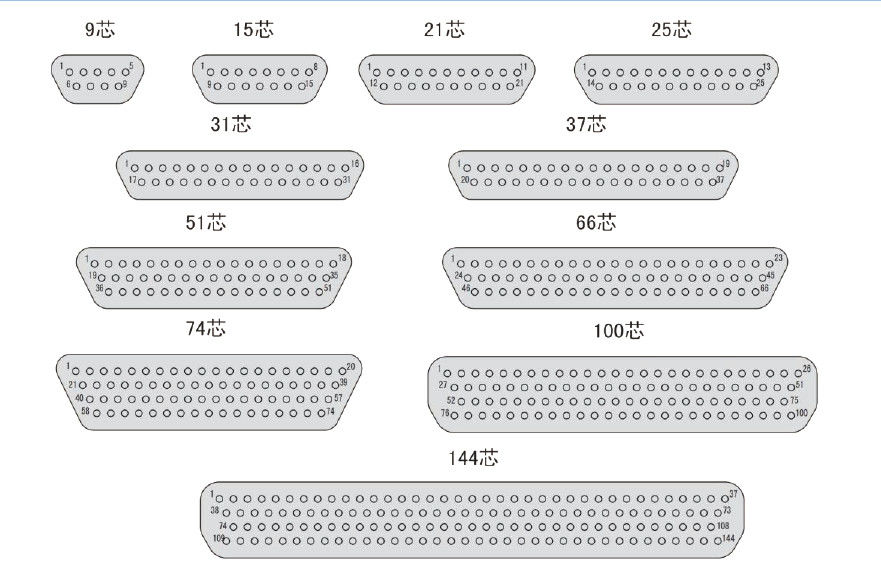

Nove tipi: 9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Area della sezione del filo accoppiato: 0,1~1,5 mm2
-
Questa serie impiega pin flessibili ad alta densità;
-
Soddisfa i requisiti della specifica generale GJB2446 "Connettore elettrico rettangolare miniaturizzato con guscio polarizzato" (equivalente a D83513);
Connettori Micro-D Serie J30J Impermeabili ad Alte Prestazioni Standard Industriali Parametro
| Categoria | Connettori micro-D serie ITT Cannon MDM |
| Codice articolo | J30J-15TJ |
| Tipo di connettore | Spina |
| Orientamento | Flangia quadrata ermetica |
| Tipo di contatto | Pin maschio |
| Numero di posizioni | 15 |
| Tipo di montaggio | Montaggio a pannello |
| Terminazione del contatto | Saldatura |
| Grado di protezione | IP67 |
Connettori Micro-D Serie J30J Impermeabili ad Alte Prestazioni Standard Industriali Prestazioni tecniche
| Tensione di prova | 600 Vac a livello del mare
150 Vac a 70.000 piedi (23410 metri) |
| Corrente nominale | 3 Ampere |
| Resistenza di contatto | ’8 milliohm massimo a 3 ampere
10 milliohm massimo a 1 milliampere: ML-STD-202 Metodo 307 |
| Resistenza di isolamento | 5000 megaohm minimo a 500 Vdc |
| Permeabilità magnetica | 2,0 μ (connettori meno hardware) |
| Vuoto termico | secondo NASA SP-R-0022 (solo classe spaziale) |
| Vita di accoppiamento | 500 cicli minimo |
| Nebbia salina | 48 ore ML-STD-1344 Metodo 1001 Condizione B |

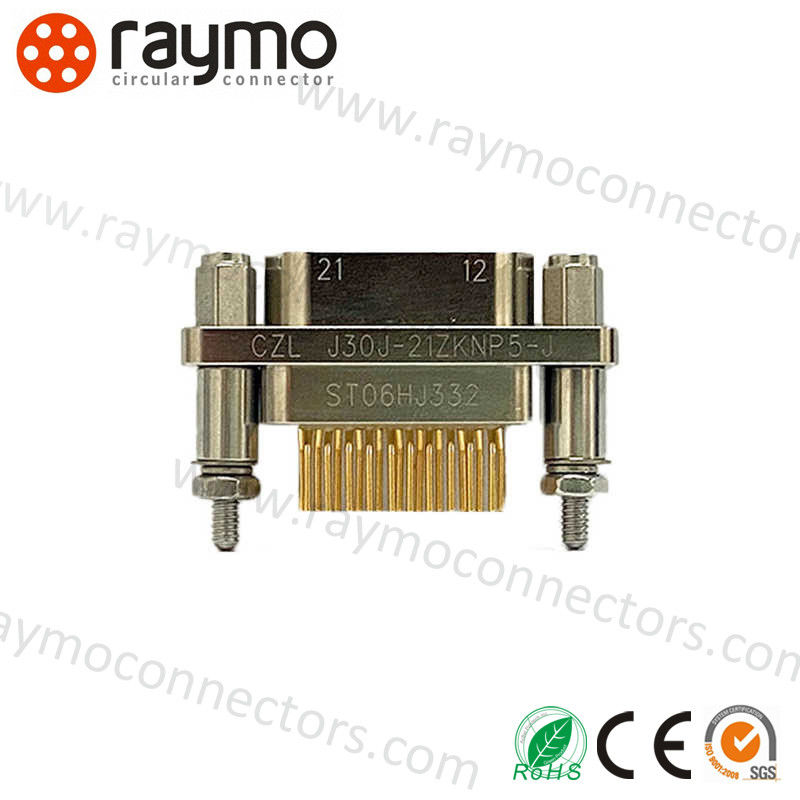

Connettori Micro-D Serie J30J Impermeabili ad Alte Prestazioni Standard Industriali Immagini
Connettori Micro-D Serie J30J Impermeabili ad Alte Prestazioni Standard Industriali Applicazione
* Avionica, radar
* Missili e sistemi di guida
* Sistemi di telecomunicazione
* Sistemi di navigazione
* Centri di ricerca
