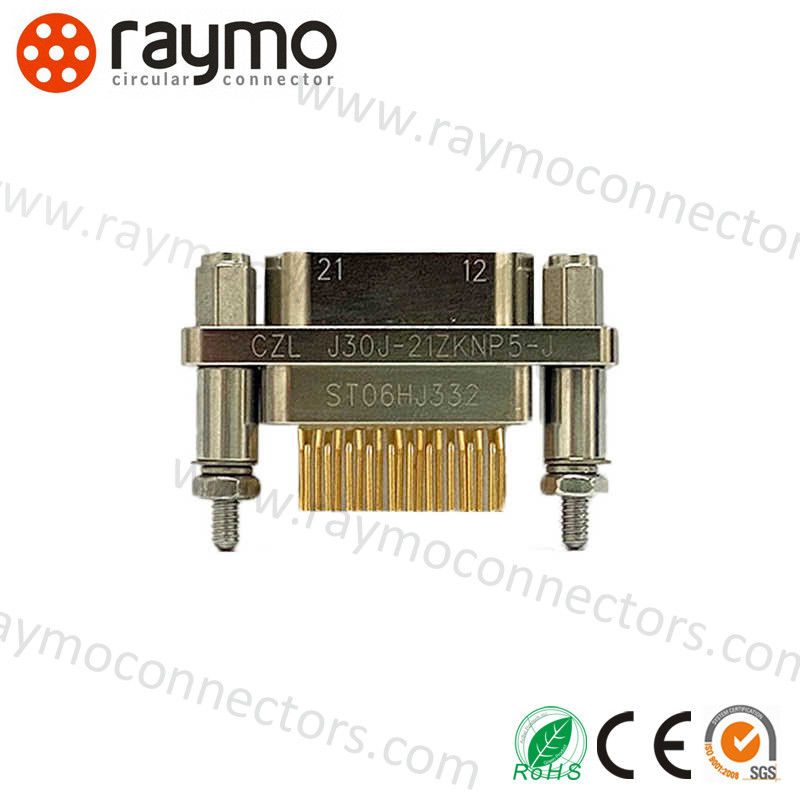

Connettori ad alte prestazioni impermeabili della serie J30J Micro-D MIL-Spec Dscrittura
La serie Raymo J30J è un piccolo connettore ad alta densità utilizzato dove i connettori standard d-sub erano stati tipicamente utilizzati, ma le dimensioni e il peso sono preoccupanti.
È equivalente ai connettori micro-D della serie MDM MIL-DTL-83513 di ITT Cannon.
Connettori ad alte prestazioni impermeabili della serie J30J Micro-D MIL-Speccaratteristiche principali:
-
Questa serie è equivalente alla serie USA MDM;
-

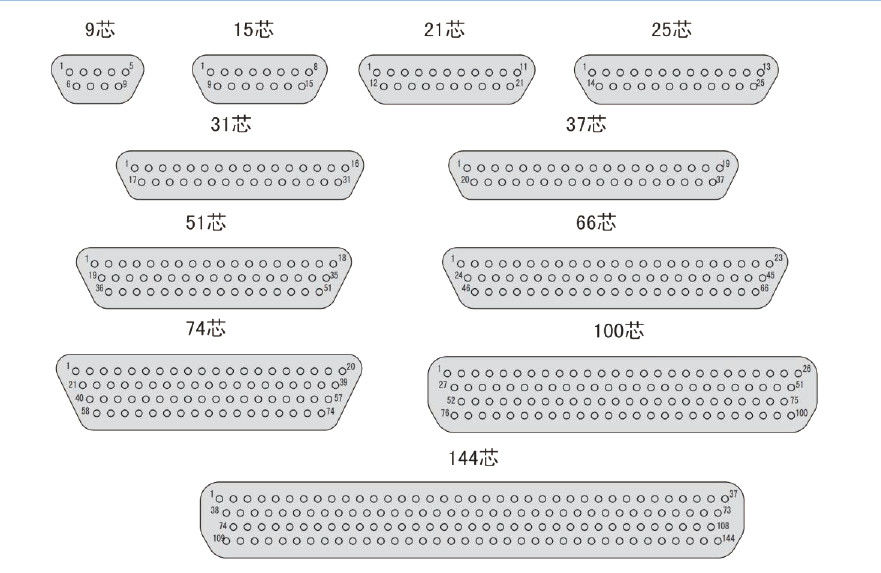

Nove tipi:9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Superficie della sezione del filo accoppiato: 0,115 mm2;
-
Questa serie utilizza pin flessibili ad alta densità;
-
soddisfa i requisiti di GJB2446 Specificativo generale del connettore elettrico a guscio polarizzato, micro miniatura rettangolare (equivalente a MIL-C-83513);
Connettori ad alte prestazioni impermeabili della serie J30J Micro-D MIL-SpecParametro
|
Categoria
|
connettori micro-D della serie ITT Cannon MDM
|
|
Numero della parte
|
J30J-15TJ
|
|
Tipo di connettore
|
Collegamento
|
|
Orientazione
|
Flancia quadrata ermetica
|
|
Tipo di contatto
|
Pin maschio
|
|
Numero di posizioni
|
15
|
|
Tipo di montaggio
|
Montaggio del pannello
|
|
Terminazione del contatto
|
Saldatura
|
|
Classificazione di protezione
|
Protezione IP67
|
Connettori ad alte prestazioni impermeabili della serie J30J Micro-D MIL-Specprestazioni tecniche
|
Tensione di prova
|
Livello 600 Vac a t son
150 Vac a 70.000 piedi (23410 metri)
|
|
Classificazione attuale
|
3 Ampo
|
|
Resistenza al contatto
|
¥8 milliohm al massimo a 3 ampere
10 milioni di ore al massimo a 1 milliampere: ML-STD-202 metodo 307
|
|
Resistenza all'isolamento
|
5000 megaohm minimo a 500 Vdo
|
|
Permeabilità magnetica
|
2.0μ ((connettori meno hardware)
|
|
Vaso termico
|
per la NASA SP-R-0022 (solo classe spaziale)
|
|
La vita di accoppiamento
|
500 cicli minimo
|
|
Spruzzo di sale
|
48 ore ML-STD-1344 Metodo 1001 Condizione B
|
Connettori ad alte prestazioni impermeabili della serie J30J Micro-D MIL-Specimmagini
Connettori ad alte prestazioni impermeabili della serie J30J Micro-D MIL-SpecApplicazione
* Avionica, radar
* Missili e sistemi di guida
* Sistemi di telecomunicazione
* Sistemi di navigazione
* Centri di ricerca
A proposito di SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED
Come professionista nella progettazione e produzione di tutti i tipi di connettori e cavi speciali,hanno accumulato una ricca esperienza nello sviluppo e nella produzione di tipi di cavi e dei relativi adattatori di connettori..Con cavo RED/Teradek Bond/ARRI per fotocamere, cavo di alimentazione per fotocamere Canon/Sony, cavo SDI, cavo USB, cavo video, cavo CCD...
I nostri prodotti sono ampiamente utilizzati in ambienti e applicazioni difficili, come dispositivi di controllo industriale, attrezzature mediche, attrezzature di misurazione e ispezione, attrezzature audio e visive e militari,ecc.
Il nostro servizio
Alta Qualità: la macchina CNC, ingegnere professionale, operaio esperto, responsabile QC assicurano i nostri prodotti di alta qualità;
OEM & ODM: i servizi OEM & ODM sono i benvenuti;
Politica dei campioni: sono accettati campioni gratuiti e ordini di campioni;
Fornitura rapida: 3~5 giorni lavorativi dopo aver ricevuto il pagamento per i connettori normali;
Risposta rapida: entro 24 ore per le vostre richieste e qualsiasi altra domanda;
Servizio post-vendita: seguire la spedizione. fornire soluzioni professionali per le vostre domande.
