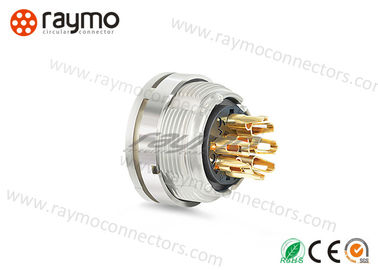

Connettore elettrico filettato impermeabile colore argento montaggio frontale leggero

Informazioni di base
Luogo di origine: Cina
Marca: RAYMO
Certificazione: CE ROHS2.0
Numero di modello: KV30/INDIETTO DEL TIPO DELL'EUB
Quantità di ordine minimo: 1 pezzo/pezzi
Prezzo: negotiable
Imballaggi particolari: Sacchetto & cartone di plastica
Tempi di consegna: 5-7 giorni lavorativi
Termini di pagamento: T/T, D/A, D/P, L/C, MoneyGram, Western Union
Capacità di alimentazione: 5000 pezzi/settimana
Nome del prodotto: Giunto filettato M16 Dimensione della conchiglia: Serie 680
Contatto no.: 3pin Female Contact Isolante: PPS
Colore guscio: colore d'argento
Evidenziare:

connettori per cavi filettati

,

Connettore circolare in metallo

Connettori circolari con giunzione a filettatura M16 acc. a presa alternativa di tipo EGG Lumberg KV30 IP40/IP67/IP68



Caratteristiche principali





Caratteristiche tecniche





Dati meccanici Forza di inserimento/contatto ≤ 5,0 N 1
Forza di trazione/contatto ≥ 1,2 N (3-8 poli)
≥ 0,9 N (12 poli) 1
Collegamento di coppia di serraggio 1-3 Nm
Nocciolo di torsione di serraggio 1-3 Nm
Classe di protezione IP40 2





Conduttori connessi per la zona di saldatura Sezione ≤ 0,75 mm2 (AWG 20) (3-8 poli); ≤ 0,25 mm2 (AWG 24) (12 poli)



Dati elettrici



Resistenza al contatto ≤ 5 mΩ
Corrente nominale 5 A (Tamb 40 °C, 3-8 poli);3 A (Tamb 40 °C, 12 poli)
Voltaggio nominale con grado di inquinamento 1:
300 V (versioni 30, 40, 50/6, 60, 70)
100 V (versioni 50, 71, 80, 81)
160 V (Polbild 120)
con grado di inquinamento 2:
250 V (versioni 30, 40)
32 V (versioni 50, 71, 80, 81)
160 V (versioni 50/6, 60, 70, 120)
tensione nominale di impulso 1500 V (versioni 30, 40, 50/6, 60,70, 120)
500 V (versioni 50, 71, 80, 81)
Gruppo materiale II (IEC)/1 (UL) (400 ≤ CTI < 600)
Categoria di sovratensione Io...
Resistenza dell'isolamento > 100 MΩ








Fotografie



Connettore elettrico filettato impermeabile colore argento montaggio frontale leggero 0

Connettore elettrico filettato impermeabile colore argento montaggio frontale leggero 1






RAYMO Company Intrce



Come produttore con sede a Shenzhen, si concentra sulla produzione di connettori e assemblaggi di cavi serive in più di 150 paesi dal 2010.
Raymo Connectors si impegna a lavorare a stretto contatto con i propri clienti per dotare le loro applicazioni del sistema di connettori e cavi più appropriato.  La nostra gamma di prodotti comprende oltre 3.000 articoli standard e siamo sempre pronti a sviluppare soluzioni personalizzate per richieste specifiche.

Connettore elettrico filettato impermeabile colore argento montaggio frontale leggero 2


Applicazione dei trattati RAYMO
  • Come medicoApplicazioni terapeutiche
  • Prova e misurazioneCome Automazione
  • TrasportiComeAutoveicoli
  • Difesa e sicurezzaComeCalcolatori
  • Trasmetti come una telecamera ad alta velocità
  • Energia LIKETelevisione e cinema
  • Extreme LIKEEnergia nucleare


Certificato RAYMO



  1. CE 2. Rohs2.0 3. SGS 4. Reach 5. ISO:9001-2015



Domande frequenti

Se non è stato possibile trovare gli articoli esatti che si desidera, PLS gentilmente inviarci una e-mail con i modelli esatti di cui si ha bisogno, il miglior prezzo e i dettagli delle specifiche di ogni modello verranno forniti a voi presto.Risolvere il costo elevato del marchio originale e il lungo tempo di consegna!
