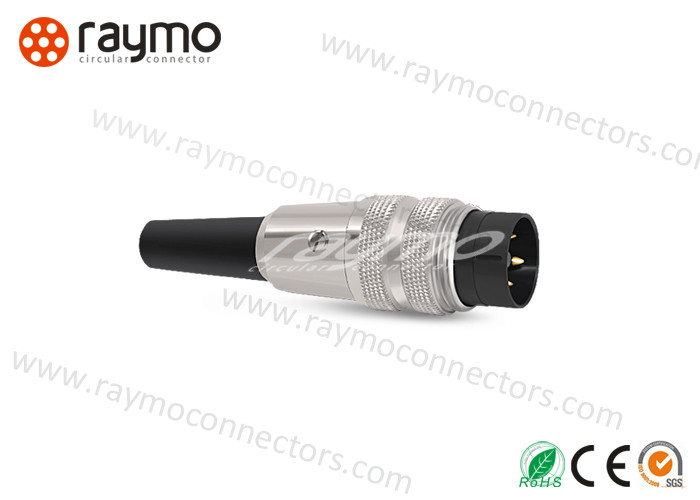

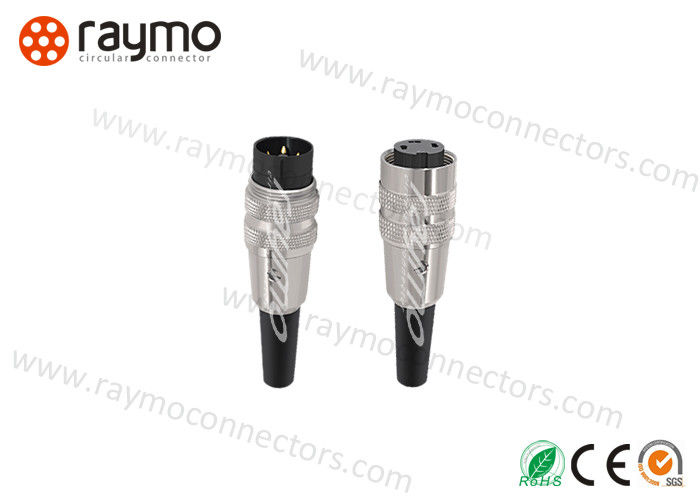

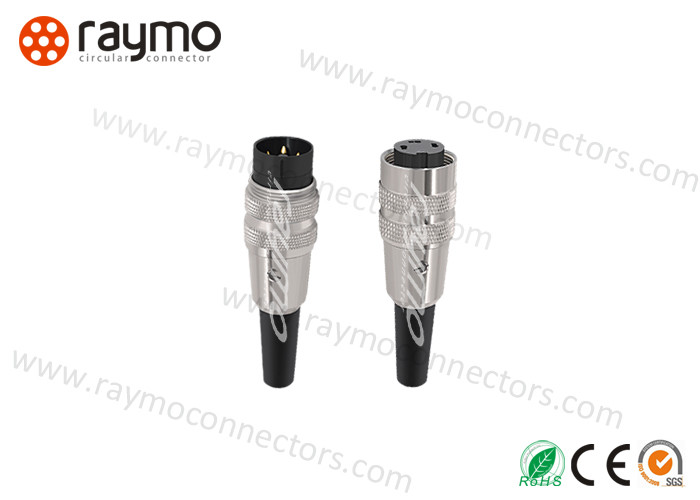

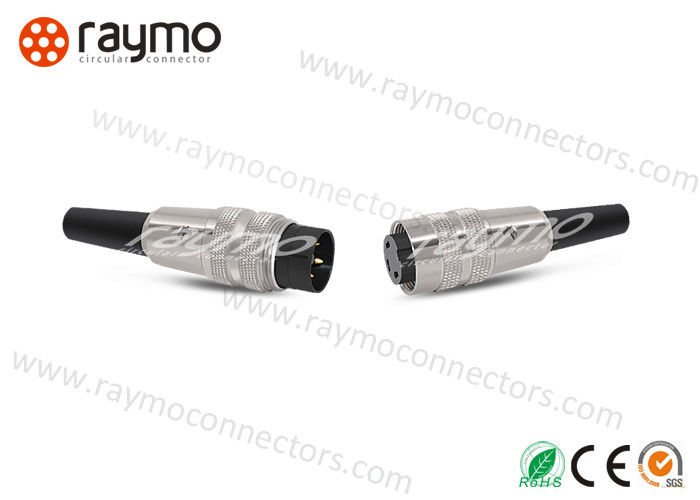

M16 serie 680 connettore elettrico a filo, cavo coassiale maschile DIN 12 pin

M16 680series Threaded Electrical Connector , Male Coaxial Cable DIN 12pin
M16 680series Threaded Electrical Connector , Male Coaxial Cable DIN 12pin M16 680series Threaded Electrical Connector , Male Coaxial Cable DIN 12pin M16 680series Threaded Electrical Connector , Male Coaxial Cable DIN 12pin M16 680series Threaded Electrical Connector , Male Coaxial Cable DIN 12pin
Informazioni di base
Luogo di origine: Shenzhen, Guangdong, Cina
Marca: RAYMO
Certificazione: Reach SGS RoHS2.0 CE
Numero di modello: Connettore DIN M16 680 Serie
Quantità di ordine minimo: 1 pezzo/pezzi
Prezzo: negotiable
Imballaggi particolari: Sacchetto & cartone di plastica
Tempi di consegna: 5-7 giorni lavorativi
Termini di pagamento: T/T, D/A, D/P, L/C, MoneyGram, Western Union
Capacità di alimentazione: 5000 pezzi/settimana
Contattaci
Nome del prodotto: Connettore del connettore di DIN MASCHI Dimensione della conchiglia: M16 680series
Contatto no.: 4pin Contatto maschile Isolante: PPS
Colore guscio: colore d'argento Sistema di chiusura: Fissaggio a vite
Evidenziare:

connettori per cavi filettati

,

connettori per cavi filettati

Connettori per cavi maschio DIN a 12 pin con giunto filettato M16 serie 680



Caratteristiche principali
Caratteristiche tecniche



Dati meccanici Forza di inserimento/contatto ≤ 5,0 N 1
Forza di estrazione/contatto ≥ 1,2 N (3-8 poli)
≥ 0,9 N (12 poli) 1
Coppia di serraggio connettore 1-3 Nm
Coppia di serraggio dado 1-3 Nm
Classe di protezione IP40 2



Conduttori collegabili per area di saldatura Sezione ≤ 0,75 mm² (AWG 20) (3-8 poli); ≤ 0,25 mm² (AWG 24) (12 poli)



Dati elettrici



Resistenza di contatto ≤ 5 mΩ
Corrente nominale 5 A (Tamb 40 °C, 3-8 poli); 3 A (Tamb 40 °C, 12 poli)
Tensione nominale con grado di inquinamento 1:
300 V (versioni 30, 40, 50/6, 60, 70)
100 V (versioni 50, 71, 80, 81)
160 V (Polbild 120)
con grado di inquinamento 2:
250 V (versioni 30, 40)
32 V (versioni 50, 71, 80, 81)
160 V (versioni 50/6, 60, 70, 120)
Tensione impulsiva nominale 1500 V (versioni 30, 40, 50/6, 60, 70, 120)
500 V (versioni 50, 71, 80, 81)
Gruppo di materiali II (IEC)/1 (UL) (400 ≤ CTI < 600)
Categoria di sovratensione I
Resistenza di isolamento > 100 MΩ








 FOTO

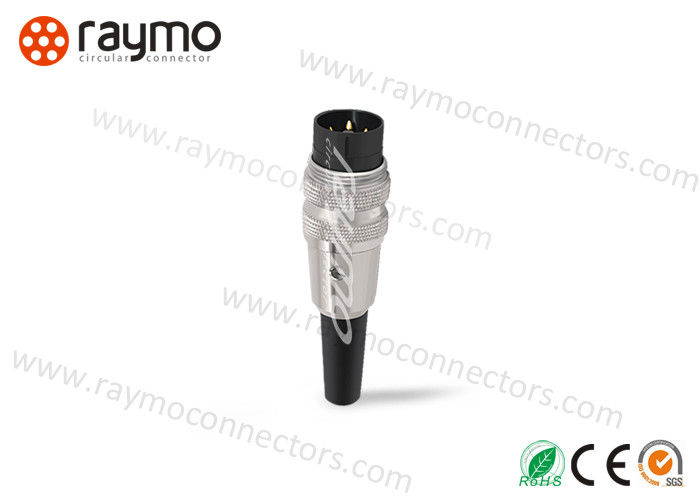

M16 serie 680 connettore elettrico a filo, cavo coassiale maschile DIN 12 pin 0



Introduzione all'azienda RAYMO



In qualità di produttore con sede a Shenzhen, focalizzato sulla produzione di connettori e assemblaggi di cavi, serve più di 150 paesi dal 2010.
Raymo Connectors si impegna a collaborare a stretto contatto con i suoi clienti per equipaggiare le loro applicazioni con il sistema di connettori e cavi più appropriato.  La nostra gamma prct comprende oltre 3.000 articoli standard e siamo sempre pronti a sviluppare soluzioni personalizzate per richieste specifiche.

Applicazione dei prct RAYMO
  • Medicale COME Applicazioni terapeutiche
  • Test e misurazioni COME Automazione
  • Trasporto  COME Automobilistico
  • Difesa e sicurezza  COME Computer
  • Trasmissione COME Telecamera ad alta velocità
  • Energia COME TV e cinema
  • Estremo COME Nucleare

Certificato RAYMO
FAQ

Se non riesci a trovare gli articoli esatti che desideri, inviaci via email i modelli esatti di cui hai bisogno, ti verranno forniti al più presto il miglior prezzo e i dettagli delle specifiche di ogni modello. Risolvi l'alto costo e i lunghi tempi di consegna del marchio originale!
