Casa ProdottiConnettore elettrico filettatoConnessioni elettriche circolari a presa femminile a 5 pin Sistema di bloccaggio della baionetta

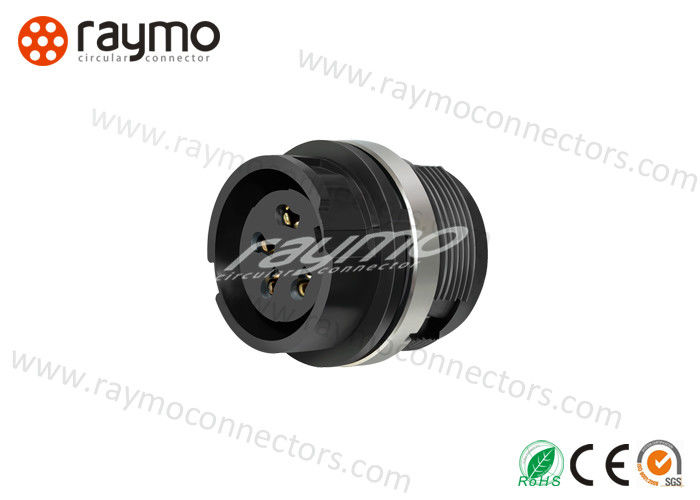

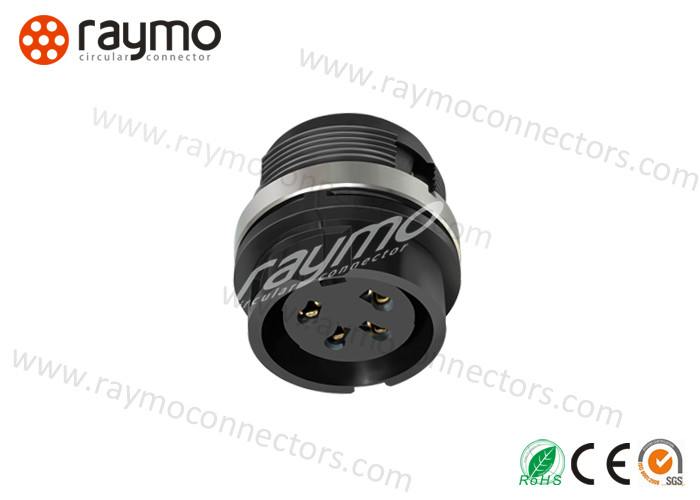

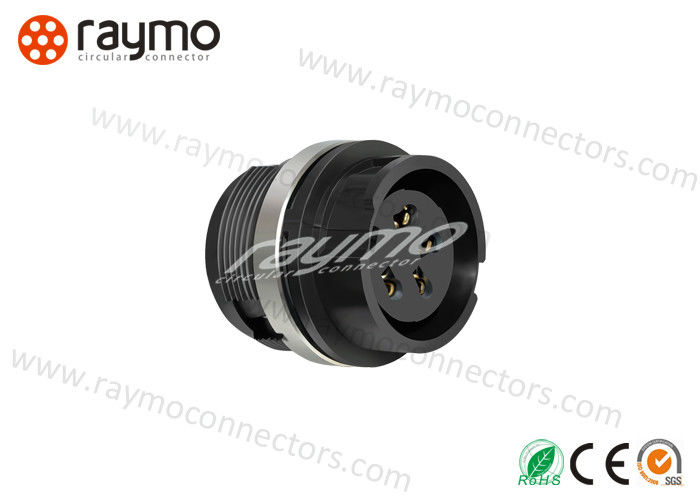

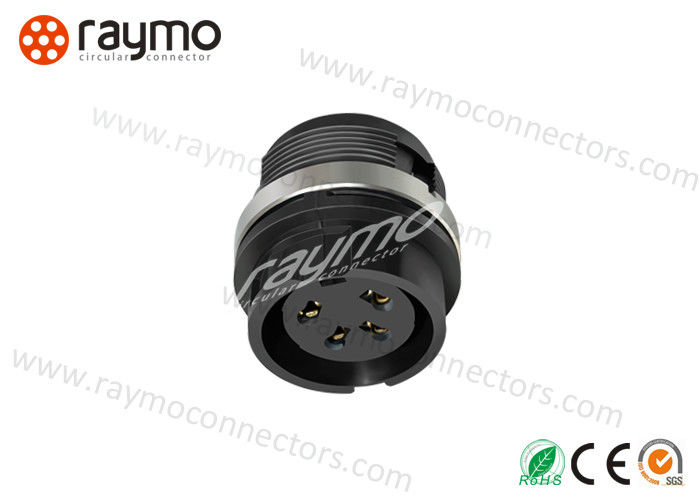

Connessioni elettriche circolari a presa femminile a 5 pin Sistema di bloccaggio della baionetta

5 Pin Female Socket Circular Electrical Connectors Binder Bayonet Locking System
5 Pin Female Socket Circular Electrical Connectors Binder Bayonet Locking System 5 Pin Female Socket Circular Electrical Connectors Binder Bayonet Locking System 5 Pin Female Socket Circular Electrical Connectors Binder Bayonet Locking System 5 Pin Female Socket Circular Electrical Connectors Binder Bayonet Locking System
Informazioni di base
Luogo di origine: Shenzhen, Guangdong, Cina
Marca: RAYMO
Certificazione: SGS RoHS2.0 CE Reach
Numero di modello: Connettore M16 Serie 678
Quantità di ordine minimo: 1 pezzo/pezzi
Prezzo: negotiable
Imballaggi particolari: Sacchetto & cartone di plastica
Tempi di consegna: 5-7 giorni lavorativi
Termini di pagamento: T/T, D/A, D/P, L/C, MoneyGram, Western Union
Capacità di alimentazione: 5000 pezzi/settimana
Contattaci
Sistema di chiusura: Sistema di bloccaggio a baionetta Nome del prodotto: Connettori a monte del pannello
Dimensione della conchiglia: Connettore serie 678 Contatto no.: 4pin Female Contact
Colore guscio: Colore nero Isolante: PBT
Evidenziare:

connettori per cavi filettati

,

Connettore circolare in metallo

Sistema di bloccaggio della baionetta del legante Collegatori montati sul pannello presa femminile a 5 pin



Caratteristiche principali
Codice di ordinazione



Contatti Ordinazione-no. Raymo parte n.
2 99 0603 00 02 RM-EHG.M16.A02KS
3 99 0607 00 03 RM-EHG.M16.A03KS
4 99 0611 00 04 RM-EHG.M16.A04KS
5 99 0615 00 05 RM-EHG.M16.A05KS
6 99 0619 00 06 RM-EHG.M16.A06KS
7 99 0623 00 07 RM-EHG.M16.A07KS
7 99 0683 00 07 RM-EHG.M16.A07KS
8 99 0647 00 08 RM-EHG.M16.A08KS
12 99 0651 00 12 RM-EHG.M16.A12KS





Materiale della conchiglia



Materiale 　
Corpo della conchiglia PA66
Corpo isolante PBT
Pin di contatto CuZn, placcati d'argento e placcati d'oro (3-8 poli)
Sleeve PC
Manica di protezione da piegatura TPE
Acciaio a vite di larghezza superiore a 20 cm





Dati elettrici



Dati elettrici (a Tamb 20 °C) 　
Indicatore del filo Max, 0,75 mm2 ((max. AWG 20) (da 3 a 8 poli)
Max, 025mm2 ((max. AWG 24) (12 poli)
Stagno del cavo 3-6 mm/6-8 mm
Opera meccanica > 500 ma
Temperatura superiore + 85 °C
Temperatura inferiore 40 °C
Voltaggio nominale 250 V (32 V) 2-4 poli
60 V (32 V) 5 poli
250 V (32 V) 6 poli
125 V (32 V) 7 poli
60 V (32 V), 8-12 poli
tensione nominale di impulso 1500 V 2-6 poli
800 V a 7 poli
500 V (32 V) 8-12 poli
Corrente nominale (40 °C) 7A 2-3 poli
6A 4-6 poli
5A 7-8poli
3A 12 poli
Resistenza al contatto ≤ 5 MΩ 3-8 poli
≤ 3 mΩ 12 poli




Fotografie



Connessioni elettriche circolari a presa femminile a 5 pin Sistema di bloccaggio della baionetta 0





Connessioni elettriche circolari a presa femminile a 5 pin Sistema di bloccaggio della baionetta 1


RAYMO Company Intrce



Come produttore con sede a Shenzhen, si concentra sulla produzione di connettori e assemblaggi di cavi serive in più di 150 paesi dal 2010.
Raymo Connectors si impegna a lavorare a stretto contatto con i propri clienti per dotare le loro applicazioni del sistema di connettori e cavi più appropriato.  La nostra gamma di prodotti comprende oltre 3.000 articoli standard e siamo sempre pronti a sviluppare soluzioni personalizzate per richieste specifiche.

Applicazione dei trattati RAYMO
  • Medicina
  • Prova e misurazione
  • Trasporti
  • Difesa e sicurezza
  • Trasmissione LIKE
  • Energia
  • Estremo

Certificato RAYMO
Domande frequenti

Se non è stato possibile trovare gli articoli esatti che si desidera, PLS gentilmente inviarci una e-mail con i modelli esatti di cui si ha bisogno, il miglior prezzo e i dettagli delle specifiche di ogni modello verranno forniti a voi presto.Risolvere il costo elevato del marchio originale e il lungo tempo di consegna!
