Luogo di origine: | Cina |
---|---|
Marca: | Raymo |
Certificazione: | CE/ROHS/REACH/SGS/ISO9001 |
Numero di modello: | FGG-00B-302-CLAD35Z |
Quantità di ordine minimo: | 1pcs |
Prezzo: | 3.5-4.5 |
Imballaggi particolari: | Borsa in PE + cartone |
Tempi di consegna: | 3-5 giorni lavorativi |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | giorni lavorativi 500pcs/5-7 |
Tipo: | Connettore in opposizione circolare | Dimensione della conchiglia: | Da 00b a 4b |
---|---|---|---|
Contatti: | 2 pin 3pin fino a 64 pin | Colore: | Cromo naturale/nero placcato |
Evidenziare: | 00b connettore a spinta a scatola,IP68 connettore a spinta,Fgg Audio Video Cable Connector |

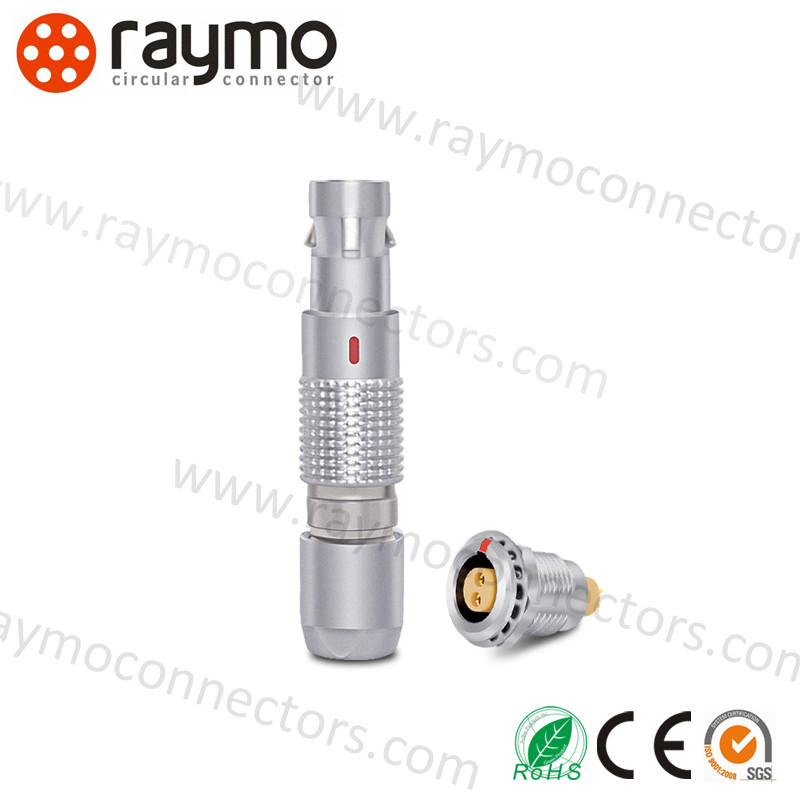

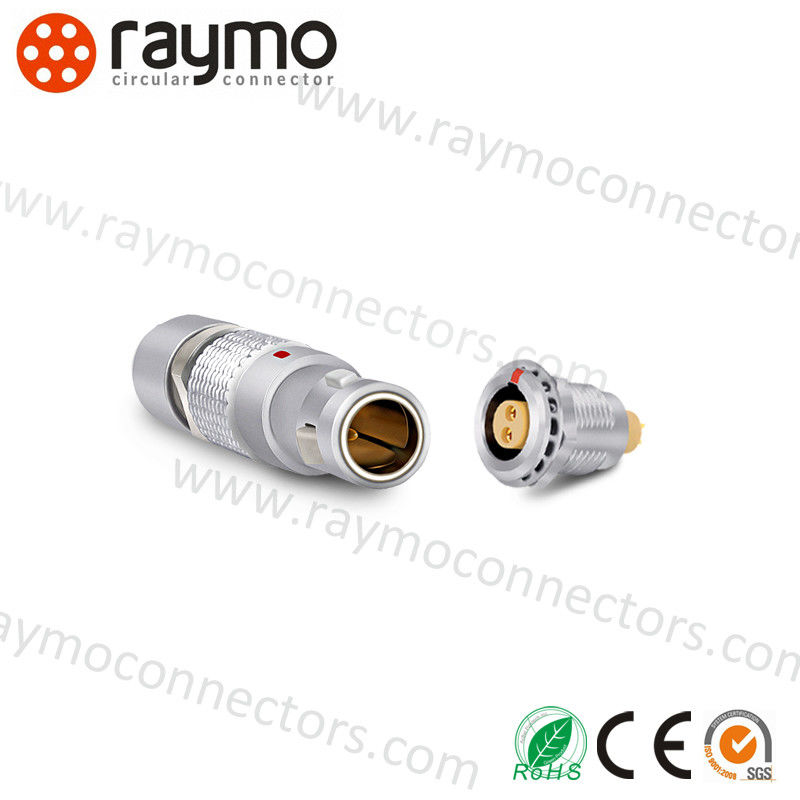

Connettore per cavo audio video maschio e femmina circolare in metallo serie 2pin Fgg 00b Push Pull
RAYMOconnettore per cavo audio video push pull maschio e femmina circolare in metallo serie 2pin FGG 00B
Modello n.: RM-FGG-00B-302-CLAD65
Descrizione: connettore dritto serie raymo RM-B, contatto maschio, 2pin, pinza per cavo 35, una chiave, 0 gradi
Dimensioni del guscio e numero di contatti disponibili:
Serie | Dimensioni del guscio | Numero di contatti. Con tipo di saldatura e PCB | ||||||||||||
B -1P 50 | 00 | 2 | 3 | 4 | ||||||||||
0B | 2 | 3 | 4 | 5 | 6 | 7 | 9 | |||||||
1B | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | |||
2B | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 19 | 26 | |
3B | 3 | 4 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 21 | 30 |
VANTAGGI
RAYMO è un produttore che:
Processo di assemblaggio cavi fai-da-te:
Inserire il cavo attraverso il dado della ghiera, quindi saldare il filo del cavo all'isolante uno per uno, si prega di notare l'ordine dei fili
Inserire il supporto dell'inserto diviso nell'isolante saldato, per mantenere l'alloggiamento del supporto dell'inserto diviso perfettamente accoppiato con il sollevamento del sottoassieme dell'isolante
posizionare la ghiera sulla destra della posizione del cavo, assicurarsi che il sollevamento della ghiera si accoppi con l'alloggiamento del supporto dell'inserto diviso, spingere il sottoassieme dell'isolante, il supporto dell'inserto diviso, la ghiera nel guscio esterno in ordine, assicurarsi che il sollevamento del supporto dell'inserto diviso si accoppi con l'alloggiamento del guscio esterno
Avvitare saldamente il dado della ghiera. Agganciare la ghiera allo scalino corrispondente del dado della ghiera.
