Vite a vite anteriore filettatura PG9 connettore di montaggio di bloccaggio connettore M12 con connettore Molex a 5 pin Cablaggio Jst Housing

Caratteristiche e vantaggi di Connettore circolare serie M16 680

I connettori circolari M12 facilitano la connessione semplice ed economica di segnale, dati e alimentazione nell'industria dell'automazione. La serie Raymo M12 è ampiamente utilizzata in molte applicazioni di automazione, come sensori e attuatori, CANopen, DeviceNET, Profibus, PROFINET, EtherCAT, Ethernet, INTERBUS, CC-Link, servomotori, fotocamere digitali, controllo dei processi ferroviari e così via.

Specifiche del connettore circolare serie M16 680

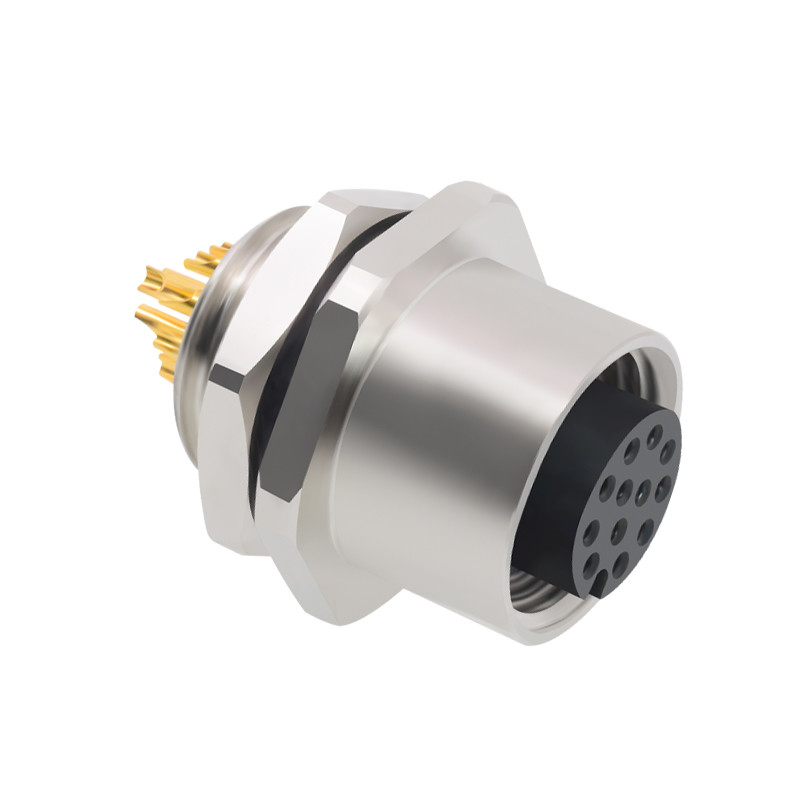

Raymo I connettori PCB M12 sono connettori M12 montati su paratia anteriore e posteriore progettati per una facile gestione sul PCB e

compatibilità con i processi di saldatura a onda. I connettori PCB M12 includono una clip per filo incorporata con una ritenzione PCB integrata

funzione per fissarlo nel PCB durante il processo di rifusione, i singoli fili vengono spelati e pre-stagnati pronti per la saldatura.

_{Caratteristiche generali:}
_Standard	_{IEC 61076-2-101}
_Terminazione	_{Saldatura PCB}
_{Sistema di bloccaggio del connettore}	_Vite
_{Grado di protezione}	_{IP67, IP68, IP69K}
_{Temperatura ambiente (operativa)}	_{-25°C~+85°C}
_{Funzionamento meccanico}	_{>100 cicli di accoppiamento}
_{Numero di tariffa doganale}	_8538900000
_{Conformità ambientale}	_{RoHs, Reach}
_{Parametri elettrici:}
_{Tensione nominale}	_30V~250V
_{Tensione impulsiva nominale}	_500V
_{Corrente nominale (40°C)}	_1.5A~4A
_{Resistenza di contatto}	_≤5mΩ
_{Resistenza di isolamento}	_≥100MΩ
_Materiali:
_{Corpo del connettore}	_TPU
_{Perno maschio}	_{Ottone placcato oro}
_{Perno femmina}	_{Rame fosforoso placcato oro}
_Guscio	_{Ottone nichelato}
_{Materiale O-ring}	_{Anello di fluoro}
_{Colla nera}	_{Resina epossidica}

Applicazione del connettore circolare serie M12

Con un'eccellente schermatura EMI e un grado di protezione ambientale IP67 quando accoppiato, questa robusta gamma di connettori M12 con bloccaggio a vite conforme a DIN EN 61076-2-106 è una soluzione ideale per garantire che le connessioni di alimentazione e segnale non siano compromesse in ambienti difficili e applicazioni industriali.

RAYMO Company Intrce

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED è un produttore con sede a Shenzhen, specializzato nella produzione di connettori autobloccanti circolari in metallo e plastica orientati al cliente e assemblaggi di cavi per servire oltre 75 paesi e regioni dal 2010. I nostri prodotti hanno ricevuto una raccomandazione molto popolare tra i nostri clienti.

Questo vasto portfolio ti consente di selezionare la configurazione del connettore ideale per soddisfare quasi tutti i requisiti specifici nella maggior parte dei mercati, inclusi dispositivi medici, strumenti di test e misurazione, macchinari, trasmissione audio video, telecomunicazioni e militari

Qual è la differenza tra la codifica dei connettori M12?

A-coded utilizzato principalmente in sensori, attuatori, motori e la maggior parte degli altri dispositivi standard. di solito tra 2 e 12 pin.
B-coded utilizzato principalmente in cavi di rete per connessioni Fieldbus, include sistemi che operano con Profibus. di solito hanno tra 3 e 5 pin.
C-coded utilizzato principalmente con sensori e attuatori CA e hanno anche una doppia chiavetta per una maggiore sicurezza. hanno tra 3 e 6 pin.
D-coded utilizzato tipicamente in cavi di rete per sistemi Ethernet e ProfiNet. trasferisce dati fino a 100 Mb e fornisce tipicamente da 3 a 5 pin.
S-coded sono per applicazioni di alimentazione CA.
T-coded sono per applicazioni di alimentazione CC.
X-coded può trasferire grandi quantità di dati fino a 10 Gb ad alta velocità, avrà sempre 8 pin.

Perché scegliere noi

abbassare i costi, offrire un assemblaggio di cavi economico, risparmiare almeno il 30%-50% dei costi (compatibile al 100% con l'originale e funziona bene)
Ampio stock, tempi di consegna brevi e facile da acquistare
Possiamo fornire servizi OEM/ODM e soluzioni di assemblaggio cavi
ha un'eccellente compatibilità con molti fornitori leader
la nostra azienda ha oltre 9 anni di esperienza e forti capacità di ricerca e sviluppo professionale. Sviluppo e gestione avanzati, test di ricerca e sviluppo completi e una linea di produzione altamente automatica rendono i nostri prodotti altamente affidabili e ad alte prestazioni.
La nostra azienda ha superato ISO90001 e ha ottenuto le certificazioni CE, REACH, RoHS e SGS

Immagini del connettore circolare serie M12

Connettore circolare M12 di chiusura di vite con 5 Pin Molex Connector JST che alloggia il cablaggio del cavo 0

Se non riesci a trovare gli articoli esatti che desideri, inviaci gentilmente via email i modelli esatti di cui hai bisogno, ti verranno forniti al più presto i migliori prezzi e i dettagli delle specifiche di ogni modello. Risolvi gli alti costi e i lunghi tempi di consegna del marchio originale!

Prodotto Tag:

Luogo di origine:	Shenzhen, Cina
Marca:	RAYMO
Certificazione:	RoHs2.0, CE, ISO9001:2015, SGS, Reach
Numero di modello:	Connettore M12

Quantità di ordine minimo:	1 pezzo/pezzi
Prezzo:	negotiable
Imballaggi particolari:	Sacchetto & cartone di plastica
Tempi di consegna:	5-7 giorni lavorativi
Termini di pagamento:	T/T, D/A, D/P, L/C, MoneyGram, Western Union
Capacità di alimentazione:	5000 pezzi/settimana

Nome del prodotto:	CONNETTORE CIRCOLARE M12	Connettore che chiude sistema a chiave::	Bloccaggio a vite
Contatto no.:	3pins, 4pins, 5pins, 8pins, 12pins sono disponibili	Isolante:	PBT
Materiale a guscio:	Ottone in scalfito in placcato	Grado di protezione:	IP 40
Funzionamento meccanico:	> 500 cicli di accoppiamento	Numero tariffario doganale:	85369010
Evidenziare:	Connettore circolare M12 di chiusura di vite , Connettore circolare del cablaggio M12 del cavo , Connettore dell'isolante M12 di PBT
