Luogo di origine: | Shenzhen, Cina |
---|---|
Marca: | RAYMO |
Certificazione: | RoHS2.0, ISO:9001-2015, CE , SGS, REACH |
Numero di modello: | RM-FGG-1Because-307-JS62=S21LFC-P07MFG0-6200 |
Quantità di ordine minimo: | 1 pari |
Prezzo: | negotiable |
Imballaggi particolari: | 100pc/ctn |
Tempi di consegna: | 5-8 giorni lavorativi |
Termini di pagamento: | D/A, D/P, T/T, Western Union, MoneyGram, L/C |
Capacità di alimentazione: | 5000 PCS/settimana |
Nome del prodotto: | Connettori in opposizione circolari | Numero di contatti: | 7 contatti |
---|---|---|---|
Misurare: | 1 | Modello: | S1/S2 |
Metodo di chiusura: | Saldare | Sesso di contatto: | Maschio |
Valutazione IP: | IP50 | Colore: | Argento |
Evidenziare: | Connettori in opposizione circolari,Connettori in opposizione circolari IP50,IP50 Mini Snap |

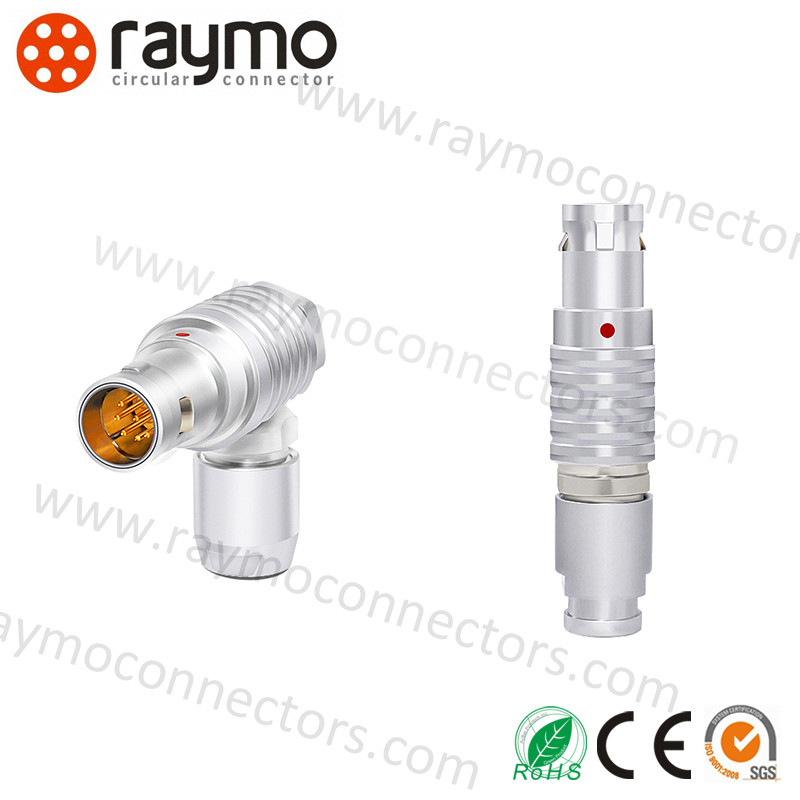

Connettori Push Pull Circolari Serie K L Mini Snap
Connettori push pull circolari serie K serie L MINI-SNAP
I connettori Push Pull Circolari hanno un meccanismo di bloccaggio molto semplice:
- Quando la spina viene inserita nella presa, le linguette di bloccaggio sulla spina scattano nella presa creando una connessione affidabile tra spina e presa.
- Tirare il cavo o la parte posteriore della spina fa sì che le linguette di bloccaggio si aggrappino più saldamente e la separazione della spina e della presa è quasi impossibile. Tirare l'alloggiamento esterno della spina fa sì che le linguette di bloccaggio si ritraggano e la spina e la presa si separino facilmente.
Caratteristiche tecniche per il connettore Push Pull Circolare RM-FGG-1BC-307-JS62
Attributo Prct | Valore Attributo |
Produttore | RAYMO |
Nome Prct | Connettore push pull circolare |
Tipo di connettore | Spina per montaggio su cavo |
Genere dei contatti | Maschio |
Numero di contatti | 17 contatti |
Stile di montaggio | Montaggio su cavo |
Stile di terminazione | Saldatura |
Corrente nominale | 1.5A |
Grado IP | IP50 |
Serie | 1B |
Placcatura dell'alloggiamento | Cromo naturale |
Materiale dell'alloggiamento | Metallo |
Certificazioni | ISO9001/ CE/ ROHS2.0/ SGS |
Intervallo di temperatura | -55°C, +250°C |
Resistenza alle vibrazioni | 15 g [10 Hz - 2000 Hz] |
Resistenza agli urti | 100 g [ 6 ms] |
Test di corrosione in nebbia salina | >96 ore |
Categoria climatica | 50/175/21 |
Umidità | Fino al 95% a 60°C |
Scarica qui il nostro connettore push pull circolare serie B:
Raymo circular push pull B series connector.pdf
I vantaggi dei connettori Push-Pull circolari:
- Accoppiamento e disaccoppiamento rapidi e facili
- Separazione facile e veloce
- Con sistema autobloccante push-pull facile da usare
- Alta densità di pin che contribuisce alla miniaturizzazione delle apparecchiature
- Dimensioni dell'alloggiamento da 00B a 3B
- Contatti da 2 a 30 pin
- Chiave di allineamento e sistema di chiavi polarizzate per evitare interfacce incrociate
- Schermatura EMC a 360°
Applicazioni importanti per i connettori Push-Pull circolari:
È ampiamente utilizzato su tutti i tipi di apparecchiature mediche, in particolare per la trasmissione del segnale, apparecchiature mediche, audio/video, test e misurazioni, linea prct di comunicazioni. Alcune delle aree più comuni sono:
-Elettronica medica
- Test e laboratorio
- Strumentazione di misura
- Sistemi dati e telecomunicazioni
- Applicazioni audio e video
- Militare e aerospaziale
- Controlli industriali
- Tecnologia nucleare
Il nostro vantaggio:
- Produttore originale
- Eccellente team di ricerca e sviluppo
- Oltre 10 anni di esperienza
- OEM e ODM accettabili
- Qualità testata al 100%
- Consegna veloce al 100%
- Servizio post-vendita al 100%
FAQ:
-Quali sono i tuoi termini di pagamento?
A: T/T 100% è accettabile.
-Puoi produrre in base ai campioni?
A: Sì, possiamo produrre in base ai tuoi campioni o disegni tecnici. Possiamo costruire gli stampi e gli attrezzi.
-Come possiamo ottenere un campione?
A: Contatta Raymo all'indirizzo Sales02@raymoconnectors.com o tramite WhatsApp/Skype: +86 186 1712 6037
Disegno per il connettore Push Pull Circolare a spina dritta serie B FGG
