Type:: | M12 signal connectors | Ambient temperature:: | -25℃~+90℃ |
---|---|---|---|
Application:: | Automotive | Contact Material:: | Copper Contact Gold Plating Contact |
Insert Material:: | PA66 | certificate: | CE/ROHS/REACH/SGS/ISO9001 |
Mating Endurance:: | 500 cycles | Genere:: | Maschio e femminile |

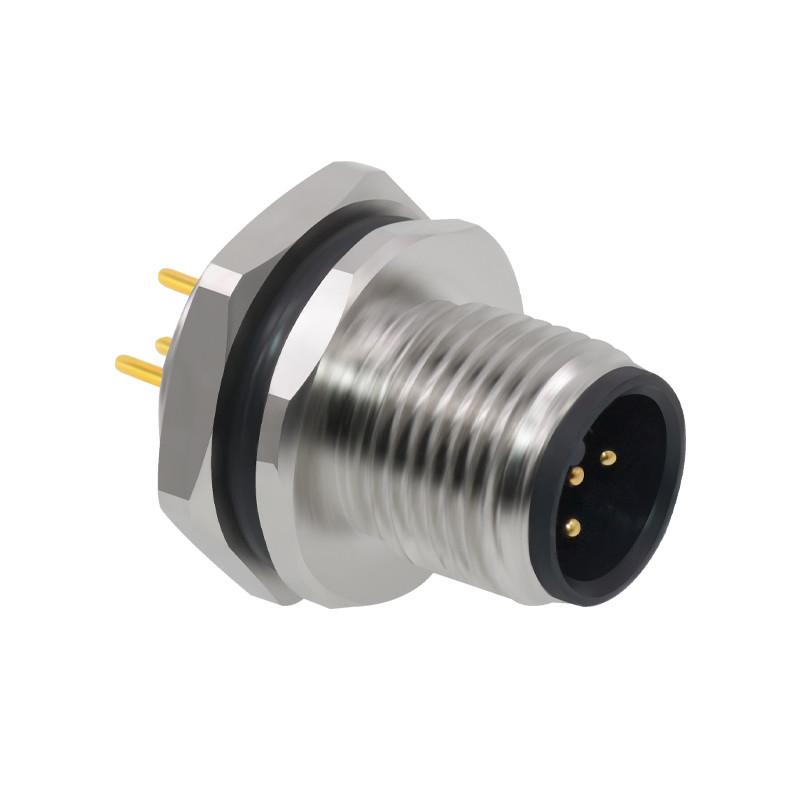

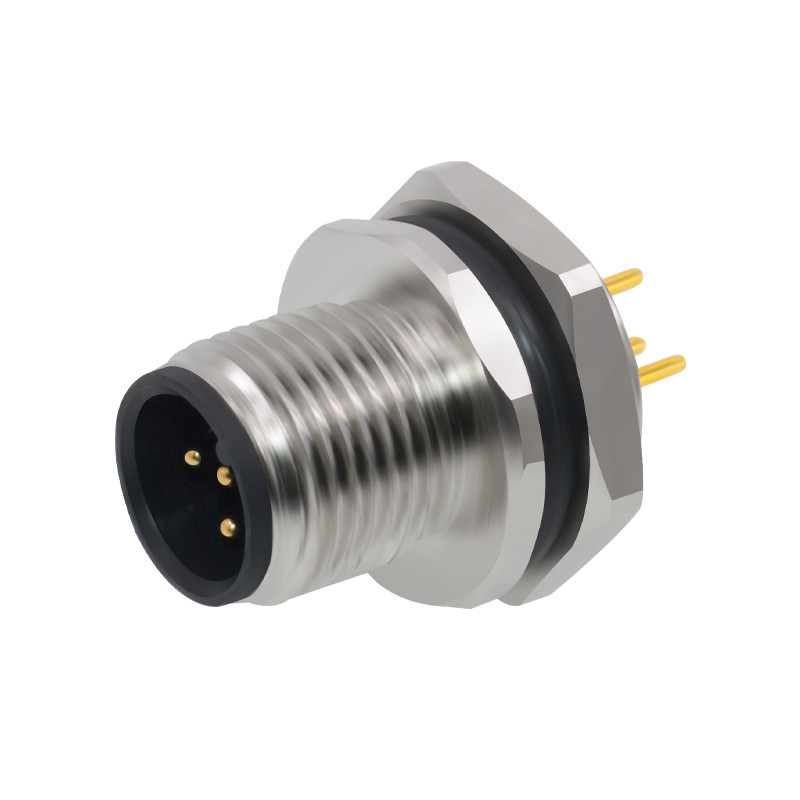

Evidenziare: | Connettore M12 Binder,connettore M12 con filettatura di fissaggio PG9,connettore M12 per montaggio a pannello posteriore |

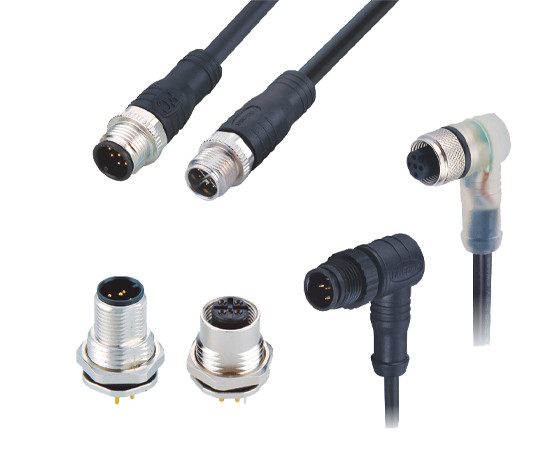

Il prodotto con spina per cavo m12 abbinato al prodotto con presa m12 è inserito direttamente nel cavo.lunghezza del cavo .La lunghezza può essere specificata dall'utente.Ad esempio, 1 metro, 2 metri, 5 metri, 10 metri, ecc.
Spina M12 standard per sistema bus, adatta per sensore di pressione, sensore fotoelettrico,I collegamenti elettrici di vari sensori come encoder e strumenti sono parti standard con forte intercambiabilità e sono disponibili a magazzino.
M12 può essere personalizzato con doppia testa maschio, doppia testa femmina, un maschio e una femmina, un maschio a due femmine, ecc., consultare il servizio clienti per i dettagli
Standard: | CEI 61076-2-101 |
Temperatura ambiente: | -25℃ ~ +90℃ |
Inserto connettore: | PAPÀ |
Contatti del connettore: | Ottone con placcatura in oro |
Dado/vite di accoppiamento: | Lega di zinco con nichelatura |
Guarnizione/O-ring: | Resina epossidica/FKM |
Resistenza di isolamento: | ≥100 MΩ |
Resistenza di contatto: | ≤5mΩ |
Schermatura: | Non disponibile |
Filo di montaggio: | PG9 |
Classificazione IP: | IP67 in condizione bloccata |
Contatti | Disponibile codifica |
Corrente nominale | Voltaggio | Contatti cessazione |
|
---|---|---|---|---|---|
AC | CC | ||||
03 perni | A/B/C | 4A | 250V | 250V | PCB |
04 perni | A/B/C/D | 4A | 250V | 250V | PCB |
05 perni | A/B/C | 4A | 60 V | 60 V | PCB |
06 pin | C | 2A | 30 V | 30 V | PCB |
08 pin | UN | 2A | 30 V | 30 V | PCB |
A-codificatoutilizzato principalmente in sensori, attuatori, motori e nella maggior parte degli altri dispositivi standard.di solito tra 2 e 12 pin.
Codice Butilizzato principalmente nei cavi di rete per le connessioni Fieldbus, include sistemi che funzionano con Profibus.in genere ha tra 3 e 5 pin.
codificato Cutilizzato principalmente con sensori e attuatori CA e dispone anche di una doppia chiavetta per una maggiore sicurezza.ha tra 3 e 6 pin.
D-codificatotipicamente utilizzato nei cavi di rete per i sistemi Ethernet e ProfiNet.trasferisce dati fino a 100 Mb e in genere fornisce da 3 a 5 pin.
Codice Ssono per l'applicazione di alimentazione CA.
Codice Tsono per l'applicazione di alimentazione CC.
Codice Xpuò trasferire grandi quantità di dati fino a 10 Gb ad alta velocità, avrà sempre 8 pin.
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED come professionista nella progettazione e przione di tutti i tipi di connettori e cavi speciali, ha accumulato una ricca esperienza nello sviluppo e nella przione di tipi di cavi e relativi adattatori per connettori. Con cavo per fotocamera RED / Teradek Bond / ARRI, cavo di alimentazione per fotocamera Canon / Sony, cavo SDI, cavo USB, cavo video, cavo CCD ... Forniamo diversi servizi OEM / ODM che soddisfano diverse applicazioni e requisiti.
I nostri prodotti sono ampiamente utilizzati in tipi di ambienti e applicazioni difficili, come dispositivi di controllo industriale, apparecchiature mediche, apparecchiature di misurazione e ispezione, apparecchiature audiovisive e militari, ecc. Inoltre, ha un'eccellente compatibilità con molti fornitori leader.
Aderiamo sempre allo spirito di innovazione, continuiamo a intrrre nuove serie di prodotti tra cui M5, M8, M9, M12, M16, M23 e altri connettori dati. Con IP68, ISO9001, Rohs, CE, certificato REACH approvato.
