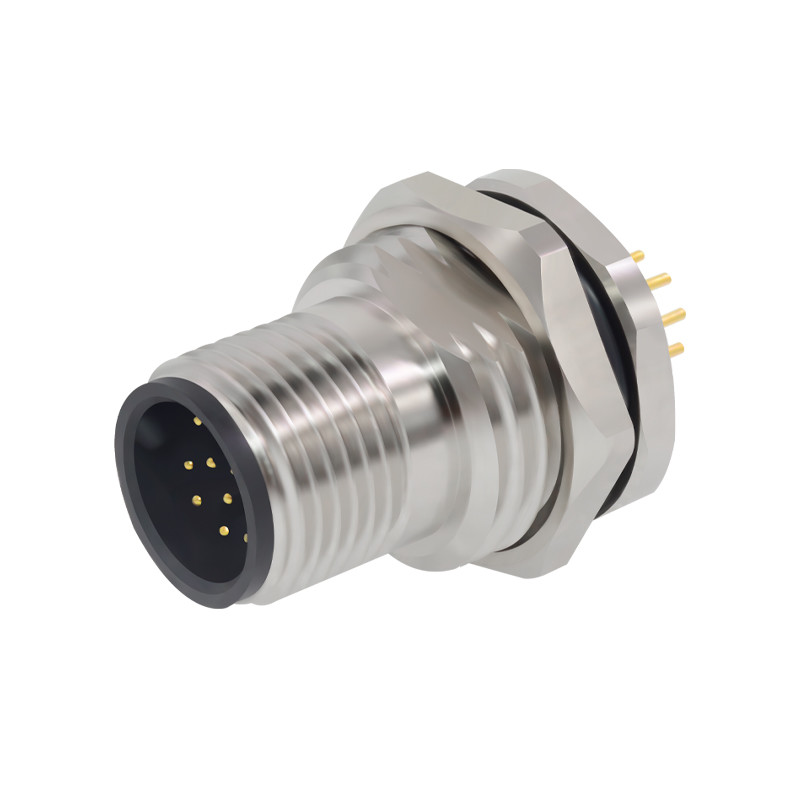

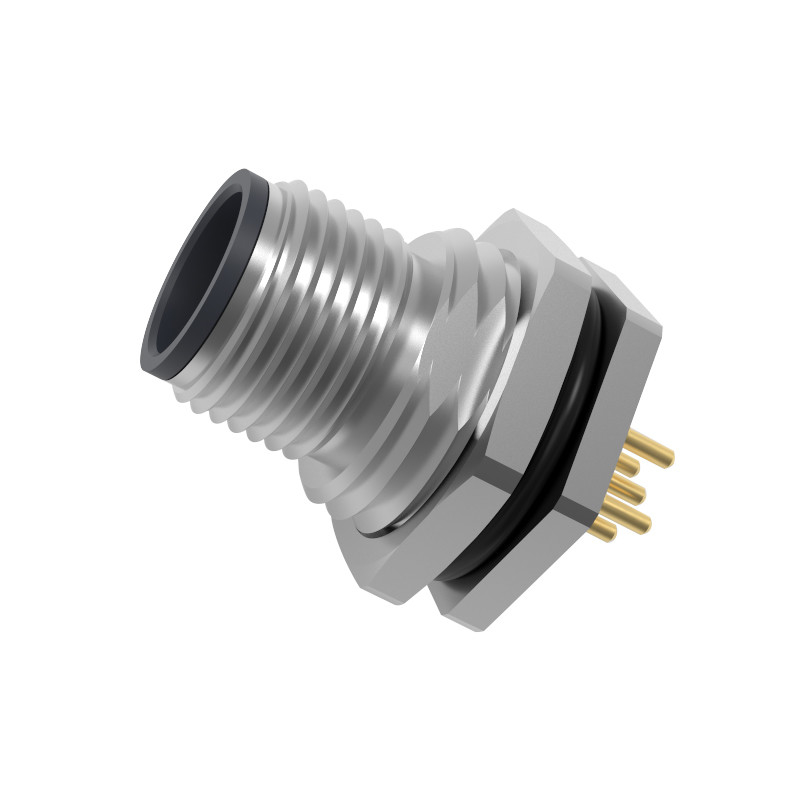

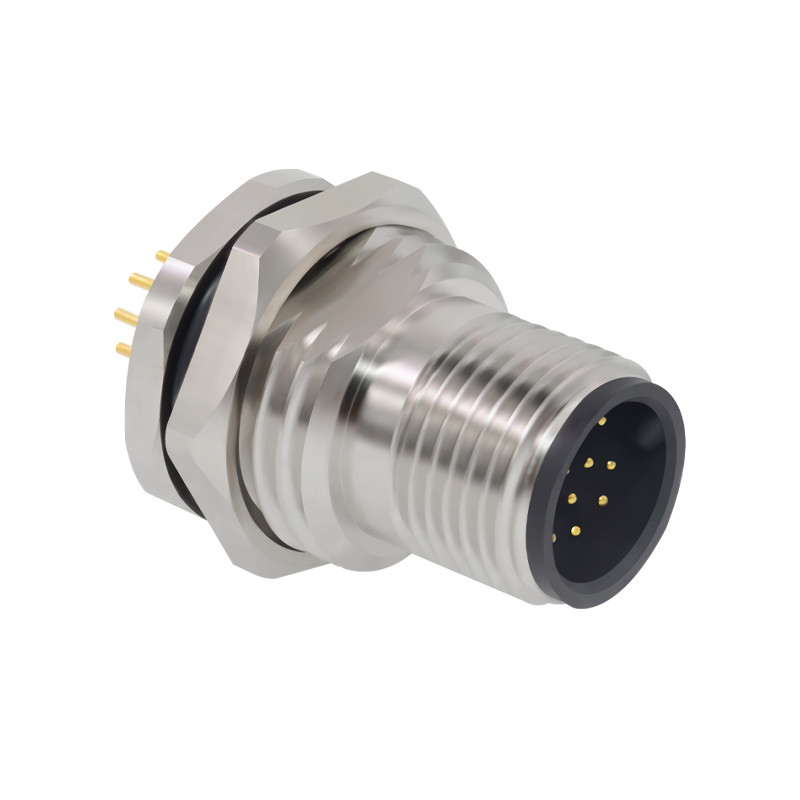

Vite pressofusa a 4 pin Codice A Maschio M12 Connettore circolare Pannello elettrico Montaggio frontale PCB

Informazioni di base
Luogo di origine: La CINA
Marca: RAYMO
Certificazione: CE/ROHS/REACH/SGS/ISO9001
Numero di modello: 14.763-FAG-M12G-A12-JSM
Quantità di ordine minimo: 1pcs
Prezzo: 1.5-3.1USS
Imballaggi particolari: BORSA E CARTONE DEL PE
Type:: M12 A Code Male Connector Ambient temperature:: -25℃~+90℃
Materiale del contatto:: Il Pin del PWB 4 di Front Mount del pannello ha fuso sotto pressione la vite Insert Material:: PA66
Certificato: CE/ROHS/REACH/SGS/ISO9001 Mating Endurance:: 500 cycles
Gender:: Male and female Materiale del corpo: Ottone nichelato
Connector Type: M12 Contact Plating: Gold
Current Rating: 4A Gender: Male
Valutazione del IP: IP67 Montaggio del tipo: Cavo
Number of Contacts: 4 Operating Temperature: -20℃ to +85℃
Prct Name: M12 Connector (New) Voltage Rating: 250V
Evidenziare:

Connettore circolare M12 a 4 pin

,

connettore circolare M12 maschio codice A

,

connettore circolare M12 PCB di montaggio

BINDER M12 connettori e cavi assemblati con lunghezze personalizzate

BINDER connettori M12 e cavo assemblato

I connettori circolari M12 facilitano la connessione semplice ed economica di segnali, dati e alimentazione nel settore dell'automazione.La serie Raymo M12 è ampiamente utilizzata in molte applicazioni di automazione, come sensori e attuatori, CANopen, DeviceNET, Profibus, PROFINET, EtherCAT, Ethernet, INTERBUS, CC-Link, servomotore, fotocamera digitale, controllo di processo ferroviario e così via.

informazioni generaliper BINDER M12
Standard: CEI 61076-2-101
Temperatura ambiente: -25℃ ~ +90℃
Inserto connettore: tpu
Contatti del connettore: Ottone con placcatura in oro
Dado/vite di accoppiamento: Ottone con nichelatura
Guarnizione/O-ring: Resina epossidica/FKM
Resistenza di isolamento: ≥100 MΩ
Resistenza di contatto: ≤5mΩ
Schermatura: Non disponibile
Filo di montaggio: M12x1.0
Classificazione IP: IP67 in condizione bloccata

 Dati elettrici e dati meccanici per BINDER M12
Contatti Disponibile Corrente nominale Voltaggio Contatti
codifica AC CC cessazione
03 perni A/B/C 4A 250V 250V PCB
04 perni A/B/C/D 4A 250V 250V PCB
05 perni A/B/C 4A 60 V 60 V PCB
06 pin C 2A 30 V 30 V PCB
08 pin UN 2A 30 V 30 V PCB
12 perni UN 1,5 A 30 V 30 V PCB
17 pin UN 1,5 A 30 V 30 V PCB

Qual è la differenza tra la codifica del connettore M12?


A-codificatoutilizzato principalmente in sensori, attuatori, motori e nella maggior parte degli altri dispositivi standard.di solito tra 2 e 12 pin.
Codice Butilizzato principalmente nei cavi di rete per le connessioni Fieldbus, include sistemi che funzionano con Profibus.in genere ha tra 3 e 5 pin.
codificato Cutilizzato principalmente con sensori e attuatori CA e dispone anche di una doppia chiavetta per una maggiore sicurezza.ha tra 3 e 6 pin.
D-codificatotipicamente utilizzato nei cavi di rete per i sistemi Ethernet e ProfiNet.trasferisce dati fino a 100 Mb e in genere fornisce da 3 a 5 pin.
Codice Ssono per l'applicazione di alimentazione CA.
Codice Tsono per l'applicazione di alimentazione CC.
Codice Xpuò trasferire grandi quantità di dati fino a 10 Gb ad alta velocità, avrà sempre 8 pin.



Presentazione dell'azienda Raymo

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED come professionista nella progettazione e przione di tutti i tipi di connettori e cavi speciali, ha accumulato una ricca esperienza nello sviluppo e nella przione di tipi di cavi e relativi adattatori per connettori. Con cavo per fotocamera RED / Teradek Bond / ARRI, cavo di alimentazione per fotocamera Canon / Sony, cavo SDI, cavo USB, cavo video, cavo CCD ... Forniamo diversi servizi OEM / ODM che soddisfano diverse applicazioni e requisiti.
I nostri prodotti sono ampiamente utilizzati in tipi di ambienti e applicazioni difficili, come dispositivi di controllo industriale, apparecchiature mediche, apparecchiature di misurazione e ispezione, apparecchiature audiovisive e militari, ecc. Inoltre, ha un'eccellente compatibilità con molti fornitori leader.
Aderiamo sempre allo spirito di innovazione, continuiamo a intrrre nuove serie di prodotti tra cui M5, M8, M9, M12, M16, M23 e altri connettori dati. Con IP68, ISO9001, Rohs, CE, certificato REACH approvato.



Binder disegno connettori M12



Vite pressofusa a 4 pin Codice A Maschio M12 Connettore circolare Pannello elettrico Montaggio frontale PCB 0Vite pressofusa a 4 pin Codice A Maschio M12 Connettore circolare Pannello elettrico Montaggio frontale PCB 1
