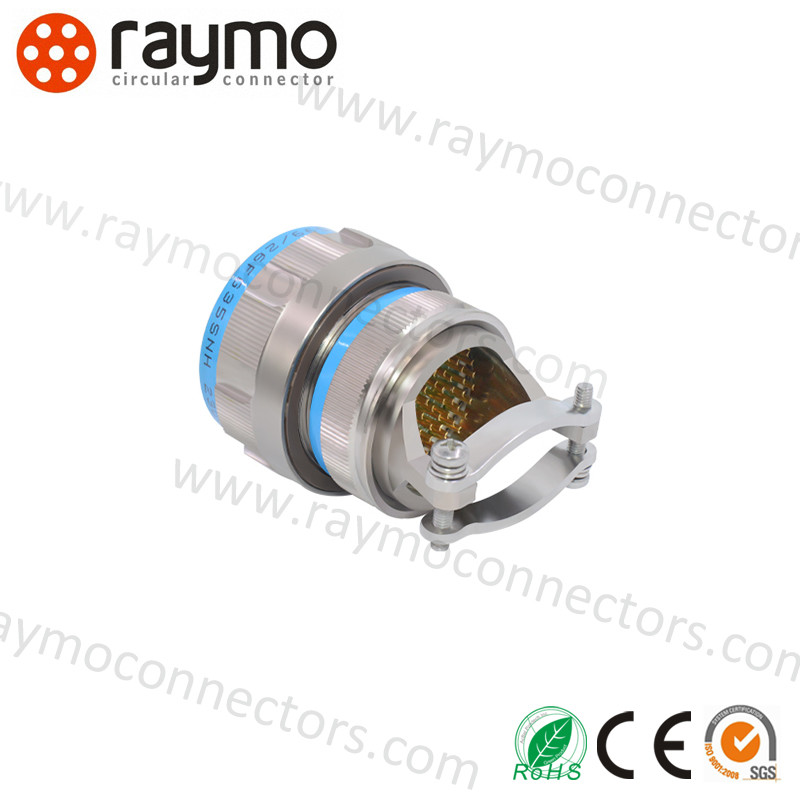

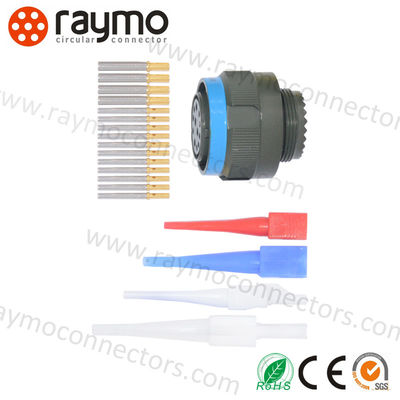

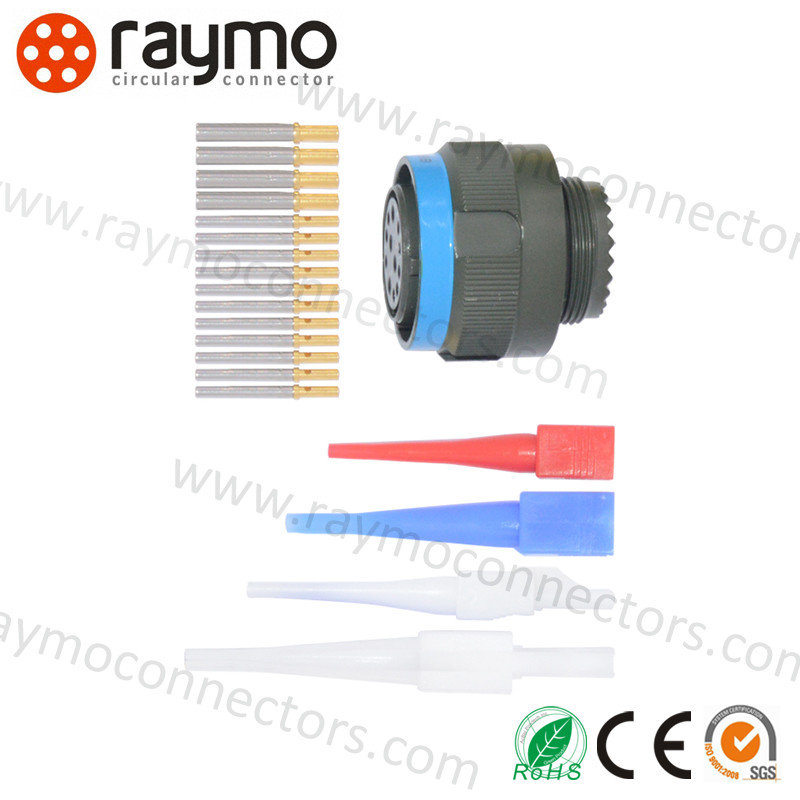

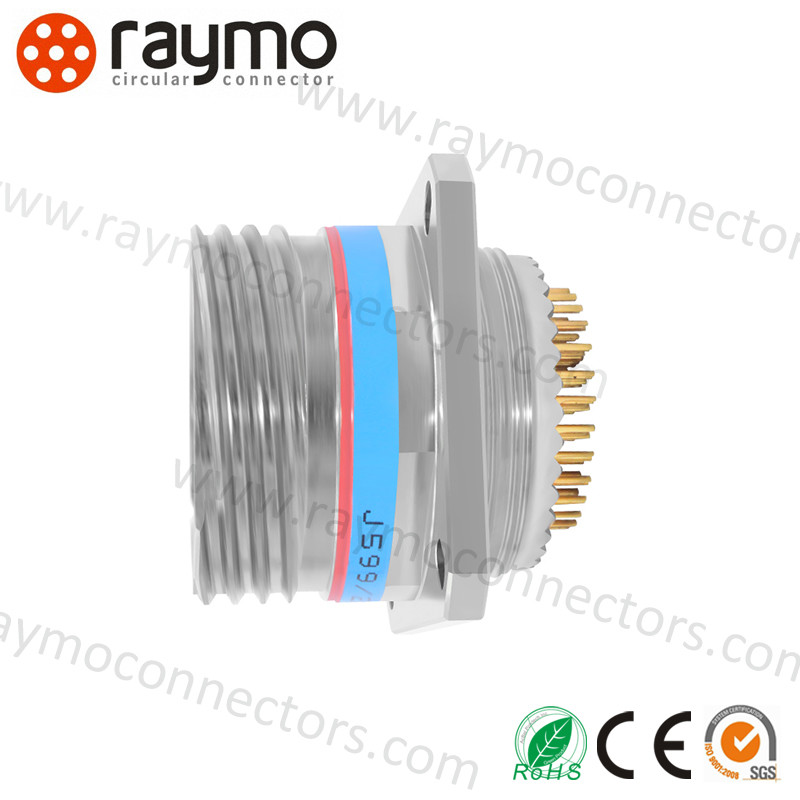

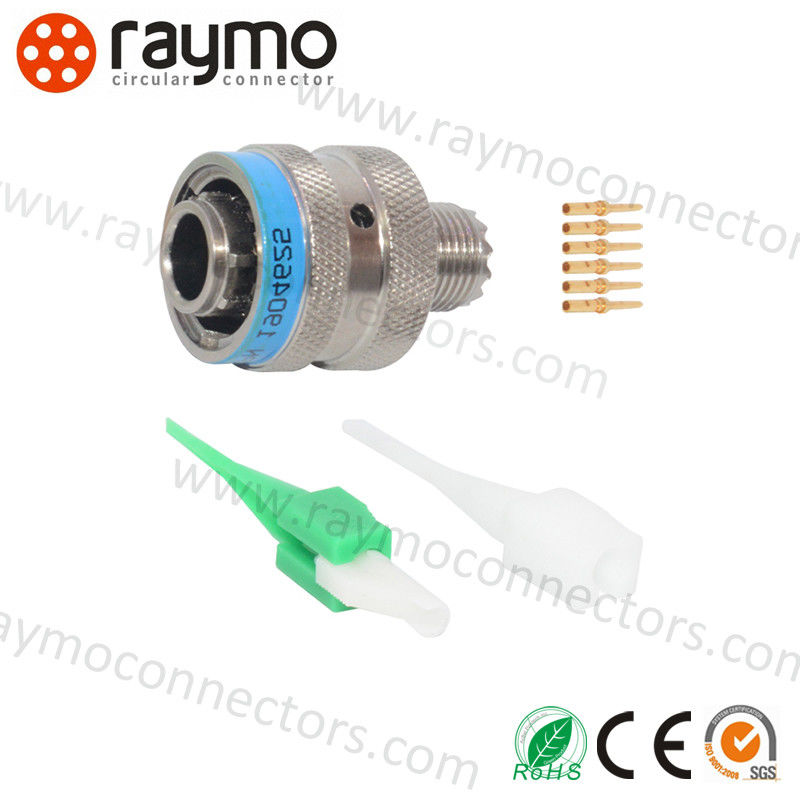

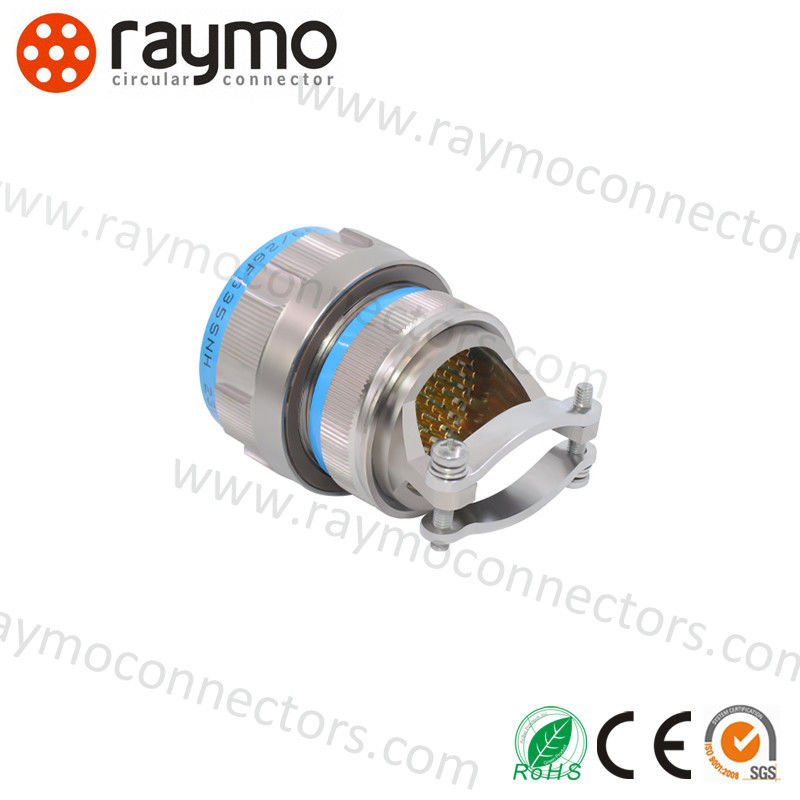

CONNETTORE SERIE D38999 PRODUTTORE OEM ODM
Tutti i tipi di connettori circolari da produttore OEM in Cina
Descrizione del prodotto CONNETTORI 38999:
Precedentemente noti come D38999, i connettori D38999 sono disponibili in quattro serie: Serie I, Serie II, Serie III e Serie IV. Sono connettori resistenti all'ambiente che utilizzano contatti a crimpare rimovibili e hanno un intervallo operativo da -65 a +200°C.
Connettori Serie I sono accoppiati a baionetta e hanno proprietà di alta vibrazione. Sono a prova di errore e ideali per ambienti con forte vento e umidità. Sono utilizzati quando è richiesto un sistema di accoppiamento a sgancio rapido.
Connettori Serie II sono accoppiati a baionetta, non sono a prova di errore e hanno un basso profilo, quindi sono utilizzati quando peso o spazio sono limitati, o in situazioni di bassa vibrazione, alta umidità e forte vento.
Connettori Serie III sono accoppiati tramite una filettatura Tri-start a vite rapida, sono a prova di errore e sono più adatti per applicazioni di accoppiamento e disaccoppiamento normali e possono essere utilizzati in ambienti ad alta temperatura, umidità, vento o vibrazione quando utilizzati con gli accessori corretti.Connettori Serie III sono più comunemente utilizzati nei progetti aerospaziali.
Connettori Serie IV sono accoppiati tramite un meccanismo Breech-Lok, sono a prova di errore, leggeri e adatti per applicazioni di accoppiamento cieco, e hanno anche attributi di alta vibrazione. Sono ben adatti in ambienti con forte vento e umidità quando utilizzati con gli accessori appropriati.
Caratteristiche dei CONNETTORI 38999 III:
- Connettore elettrico serie D38999 III
- B r e v e i n t r o d u z i o n e
- Conforme alla serie GJB 599A(D38999K) III
- Accoppiamento rapido con filettatura tri-start con meccanismo anti-disaccoppiamento
- Volume ridotto, peso leggero, alta densità di contatti
- Schermatura EMI/RFI
- Contatto a crimpare rimovibile, pin a prova di errore
- Le cavità per contatti 12#, 16# possono essere riempite con contatti in fibra ottica
- Le cavità per contatti 12#, 10#, 8# possono essere riempite con contatti coassiali o contatti di schermatura
- Guscio ignifugo, guscio in materiale composito e guscio in lega di alluminio con varie placcature
- Resistente a vibrazioni ad alta resistenza ad alta temperatura, e applicato in ambienti difficili come vento, sabbia, umidità, ecc.
- Standard aziendale: 21E0.204.102JT
| |
| | Standard di settore - D38999 |
| | Serie I / Serie II / Serie III / Serie IV |
| | |
| | 3 / 4 / 5 / 6 / 8 / 10 / 12 / 13 / 19 / 22 / 37 / 66 / 79 Pin |
| | |
| | A / B / C / D / E / F / G / H / J |
| | |
| | Montaggio cavo / Montaggio pannello |
Caratteristica di montaggio | |
| | |
| | 5A / 7.5A / 13A / 23A / 40A |
| | ≥5000 MΩ a 25° C e 65 % HR max. |
| | |
| | ＞500 Cicli di accoppiamento |
| | -65°C a +175°C / -65°C a +200°C |
| [Meccanico] | [Elettrico] |
| Alloggiamento: | Lega di alluminio/acciaio inossidabile | Resistenza di contatto e corrente nominale |
| Placcatura: | W - placcatura al cadmio verde oliva | Contatto
dimensione | Operativo
diam.(mm) | Contatto
resistenza(mΩ) | Nominale
corrente(A) |
| F - placcatura in nichel elettrolitico | 22D | Φ0.76 | ≤12 | 5 |
| K - passivazione in acciaio inossidabile | 20# | Φ1.00 | ≤5 | 7.5 |
| Isolante: | Termoplastico o termoindurente | 16# | Φ1.60 | ≤2.5 | 13 |
| Guarnizione e sigillo: | Gomma siliconica | 16# | Φ2.40 | ≤1.5 | 23 |
| Contatto: | Lega di rame placcata oro, crimpatura, saldatura, PCB | 10# | Φ3.15 | ≤1.0 | 40 |
| Durata: | 500 cicli | Schermatura EMI: |
| Vibrazione: | 60g, con cicli termici e
simulazione accessori (36 ore) | 100MHz～1GHz: attenuazione minima 85dB
1GHz～10GHz: attenuazione minima 50dB |
| | Casuale: ad alta temperatura, frequenza
100～1000Hz, densità spettrale di potenza 1g2/Hz, rms 41.7g a temperatura ambiente, frequenza 100～1000Hz, densità spettrale di potenza 5g2/Hz, rms 49.5g | Ambiente operativo |
| Shock: | A 3 ms semisinusoide, valore di picco dell'accelerazione: 300g | I prodotti possono essere utilizzati in ambienti difficili come
forti vibrazioni, pioggia, sabbia, calore umido e così via. |
Parametri tecnici dei CONNETTORI 38999:
Numerazione dei pezzi dei CONNETTORI 38999:
Applicazioni dei CONNETTORI 38999:
Informazioni sull'azienda CONNETTORI 38999
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, in qualità di professionista nella progettazione e produzione di tutti i tipi di connettori e cavi speciali, ha accumulato una ricca esperienza nello sviluppo e nella produzione di vari tipi di cavi e relativi adattatori di connettori. Con cavi RED/Teradek Bond/ARRI Camera, cavi di alimentazione Canon/Sony Camera, cavi SDI, cavi USB, cavi video, cavi CCD... Forniamo diversi servizi OEM/ODM per diverse applicazioni e requisiti.
I nostri prodotti sono ampiamente utilizzati in vari ambienti e applicazioni difficili, come dispositivi di controllo industriale, apparecchiature mediche, apparecchiature di misurazione e ispezione, apparecchiature audio e video e industriali, ecc. Inoltre, hanno un'eccellente compatibilità con molti fornitori leader.
Aderiamo sempre allo spirito di innovazione, continuiamo a introdurre nuove serie di prodotti tra cui M5, M8, M9, M12, M16, M23 e altri connettori dati. Con certificazioni IP68, ISO9001, Rohs, CE, REACH approvate.
Personalizzazione dei CONNETTORI 38999:
Connettori circolari push-pull RAYMO LEMO - Nome del marchio: RAYMO
- Numero modello: connettore Fischer
- Luogo di origine: CINA
- Placcatura contatti: Oro
- Genere: Maschio/Femmina
- Stile di accoppiamento: Push-Pull
- Connettori Hard Metric
- Connettori per cavi elettrici
- Connettori circolari industriali
Tutti i connettori possono essere personalizzati in base alle richieste del cliente!
Supporto e servizi per CONNETTORI 38999:
Supporto tecnico e servizio per connettori circolari push-pull
Forniamo un supporto tecnico completo e un servizio per i nostri connettori circolari push-pull. Il nostro team è altamente esperto nel fornire soluzioni tecniche per varie applicazioni.
Il nostro team è disponibile per assistere i clienti nell'installazione, nella risoluzione dei problemi e nelle riparazioni. Offriamo anche assistenza in loco e formazione per garantire che i clienti possano utilizzare il prodotto al massimo delle sue potenzialità.
Ci dedichiamo a fornire un eccellente servizio clienti e il nostro team è disponibile 24 ore su 24, 7 giorni su 7, per rispondere a qualsiasi domanda o fornire supporto tecnico.
Offriamo anche una vasta gamma di servizi post-vendita, come estensioni di garanzia e aggiornamenti del prodotto.
Se avete domande o necessitate di assistenza, non esitate a contattarci.
FAQ:
-
Q1. Posso avere un campione?
Sì, accogliamo con favore gli ordini di campioni per testare e verificare la qualità. Alcuni campioni sono gratuiti, mentre altri devono essere pagati in anticipo e il costo verrà rimborsato dopo ulteriori ordini.
Q2. E i tempi di consegna della produzione?
Abbiamo scorte, consegna rapida per meno di 5.000 pezzi.
Q3. Come spedite la merce e quanto tempo ci vuole per arrivare?
Spediamo spesso tramite DHL, UPS, FedEx, TNT, SF o EMS. Di solito ci vogliono 3-5 giorni per arrivare.
Q4. È disponibile l'OEM?
Sì. Abbiamo una ricca esperienza e una buona capacità di trasformare il tuo design e la tua idea in un prodotto reale, normalmente ci vogliono circa 20-30 giorni per un nuovo prodotto dalla progettazione dello stampo alla produzione finale.
