Amfenolo D38999 38999 MIL-DTL MIL Spec connettore circolare KJA0T17F8PN connettori circolari Crimp tipo

Informazioni di base
Luogo di origine: Cina
Marca: RAYMO
Certificazione: CE/ROHS/REACH/SGS/ISO9001
Model Number: 38999/26WB04PN
Quantità di ordine minimo: 1pc
Prezzo: 5.6-20.3
Imballaggi particolari: Sacchetti e cartoni in PE
Tempi di consegna: 5-7 giorni lavorativi
Capacità di alimentazione: 50000 pezzi/mese
Numero di modello: D38999 connettore Serie: Serie I/Serie II/Serie III/Serie IV
Numero di posizioni: 3/4/5/6/8/10/12/13/19/22/37/66/79 Pin Dimensione della conchiglia: A/B/C/D/E/F/G/H/J
orientamento: Diritta. Tipo di fissaggio: Bajonette/filamenti
Caratteristica di montaggio: Flancia/paratiella Materiale della conchiglia: Leghe di alluminio
Materiale contenuto: Leghe di rame Operazione meccanica: >500 cicli accoppiamento
Classificazione IP: Protezione IP67
Evidenziare:

connettore circolare MIL-DTL 38999

,

connettore circolare di tipo crimp

,

Amfenolo 38999 connettore circolare

D38999 SERIE CONNECTORE  OEM ODM Fabbricante
Tutti i tipi di connettori circolari da OEM Manufacturer in China

Descrizione del prodotto Militare 38999 CONNECTORI:

Precedentemente noti come MIL-C-38999, i connettori MIL-DTL-38999 sono disponibili in quattro serie: Serie I, Serie II, Serie III e Serie IV.Si tratta di connettori resistenti all'ambiente che utilizzano contatti di crimp rimovibili e hanno un intervallo di funzionamento da -65 a +200 °C.

Collegatori di serie Isono accoppiati a baionetta e hanno proprietà di alta vibrazione, sono a prova di scoop e sono ideali per ambienti con forti venti e umidità.Sono utilizzati quando è necessario un sistema di accoppiamento a disconnessione rapida.

connettori di serie IIsono accoppiati con baionetta, sono a prova di scatto e hanno un profilo basso, quindi sono utilizzati quando il peso o lo spazio sono limitati, o in situazioni di bassa vibrazione, alta umidità e vento forte.

Collegatori della serie IIIsono accoppiati da un filo di avvio a vite Tri, sono a prova di scoop e sono più adatti alle normali applicazioni di accoppiamento e disaccoppiamento e possono essere utilizzati a alta temperatura, umidità, vento,o ambienti di vibrazione se utilizzati con gli accessori corretti.Collegatori della serie IIIsono più comunemente utilizzati nei progetti aerospaziali.

connettori della serie IVsono accoppiati da un meccanismo Breech-Lok, sono a prova di scoop, leggeri e adatti per applicazioni di accoppiamento cieco, e hanno anche caratteristiche di alta vibrazione.Essi sono adatti in ambienti a forte vento e umidità se utilizzati con gli accessori appropriati.

Militare 38999 III CONNECTORS Caratteristiche:

  1. connettore elettrico della serie MIL-DTL-38999 III
  2. B i r i f i n t r o d u c t i o n
  3. Rispetto alla GJB 599A ((MIL-DTL-38999K) serie III
  4. Accoppiamento a filo tri-start rapido con meccanismo anti-disaggregazione
  5. Piccolo volume, peso leggero, elevata densità di contatto
  6. Protezione EMI/RFI
  7. Connessione a crimping rimovibile, pin a prova di scoop
  8. Le cavità di contatto 12#, 16# possono essere riempite con contatti in fibra ottica
  9. Le cavità di contatto 12#, 10#, 8# possono essere riempite con contatti coassiali o di schermatura
  10. Conchiglia ignifuga, conchiglia in materiale composito e conchiglia in lega di alluminio con diversi rivestimenti
  11. Resistente alle vibrazioni ad alta resistenza sotto elevate temperature e applicato in ambienti difficili come vento, sabbia, umidità, ecc.
  12. Standard aziendale: 21E0.204.102JT



D38999 connettore
Norme
Dati di cui all'allegato II
Serie
Serie I / Serie II / Serie III / Serie IV
Tipo di connettore
Collegamento / presa
Numero di posizioni
3 / 4 / 5 / 6 / 8 / 10 / 12 / 13 / 19 / 22 / 37 / 66 / 79 Pin
Orientazione
Diritta.
Dimensione della conchiglia
A / B / C / D / E / F / G / H / J
Tipo di fissaggio
Bajonetta / a filo
Tipo di montaggio
Montaggio del cavo / montaggio del pannello
Caratteristica di montaggio
Flanco / paratia
Tensione nominale
600V-2300V
Corrente nominale
5A / 7.5A / 13A / 23A / 40A
Resistenza all'isolamento
≥ 5000 MΩ a 25° C e 65 % HR max.
Classificazione IP
Protezione IP67
Operazione meccanica
> 500 cicli di accoppiamento
Temperatura ambiente
-65°C a +175°C / -65°C a +200°C



[Meccanica] [Elettrica]
Abitazione: Lega di alluminio/acciaio inossidabile Resistenza al contatto e corrente nominale
Cloruro di sodio W - rivestimento in cadmio verde oliva Contatto
dimensione
Funzionamento
Dia. ((mm)
Contatto
resistenza ((mΩ)
Classificazione
corrente ((A)
F - rivestimento in nichel inossidante 22D Φ0.76 ≤ 12 5
K - in acciaio inossidabile passivo 20# Φ1.00 ≤ 5 7.5
Isolatore: di materie plastiche o termoplastiche 16# Φ1.60 ≤ 2.5 13
Scaffalatura e sigillo: gomma di silicio 16# Φ2.40 ≤ 1.5 23
Contatto: Leghe di rame placcate d'oro, crimping, saldatura, PCB 10# Φ3.15 ≤ 1.0 40
Resistenza: 500 cicli Protezione EMI:
Vibrazione: 60 g, con ciclo di temperatura e
simulazione di accessori (36 ore)
100MHz1GHz: attenuazione minima 85dB
1GHz10GHz: attenuazione minima 50dB
  Casuale: a temperatura elevata, frequenza
100-1000 Hz, densità dello spettro di potenza 1 g2/Hz, rms 41,7 g a temperatura ambiente, frequenza 100-1000 Hz, densità dello spettro di potenza 5 g2/Hz, rms 49,5 g
Ambiente di funzionamento
Shock: A 3 ms semi-sinusoide, valore massimo di accelerazione: 300 g I prct possono essere utilizzati in ambienti difficili come
forte vibrazione, pioggia, sabbia, calore umido e così via.




Militare 38999 CONNECTORI Parametri tecnici:

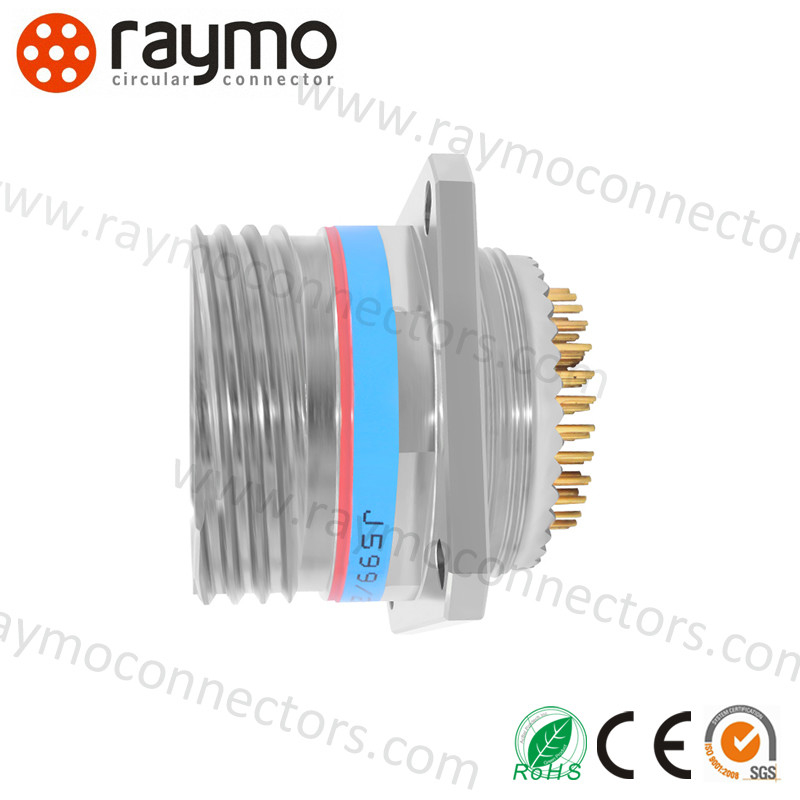

Amfenolo D38999 38999 MIL-DTL MIL Spec connettore circolare KJA0T17F8PN connettori circolari Crimp tipo 0



Militare 38999 CONNECTORI Parti Numerazione:

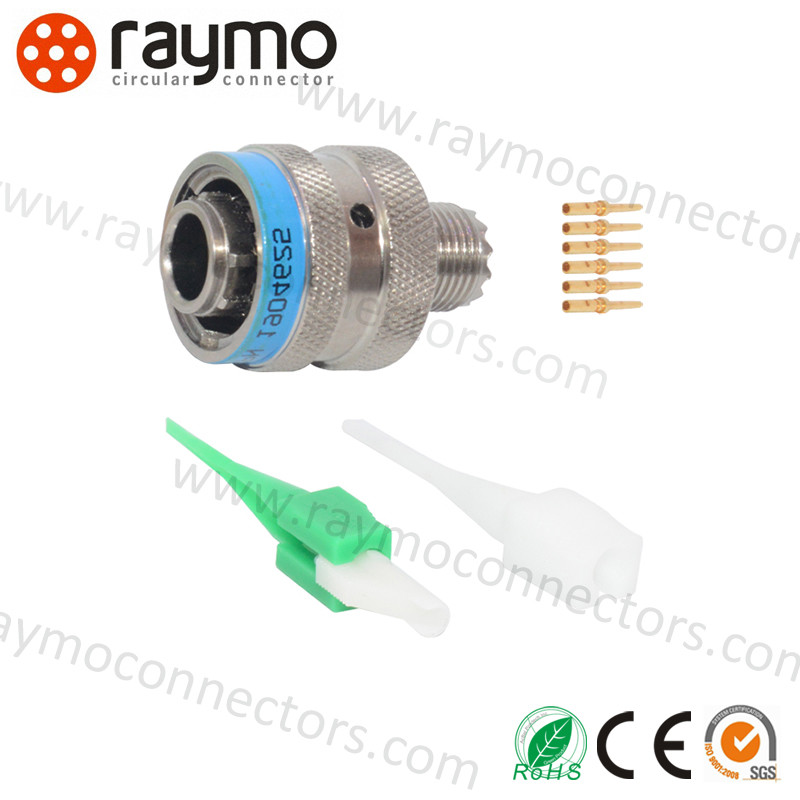

Amfenolo D38999 38999 MIL-DTL MIL Spec connettore circolare KJA0T17F8PN connettori circolari Crimp tipo 1

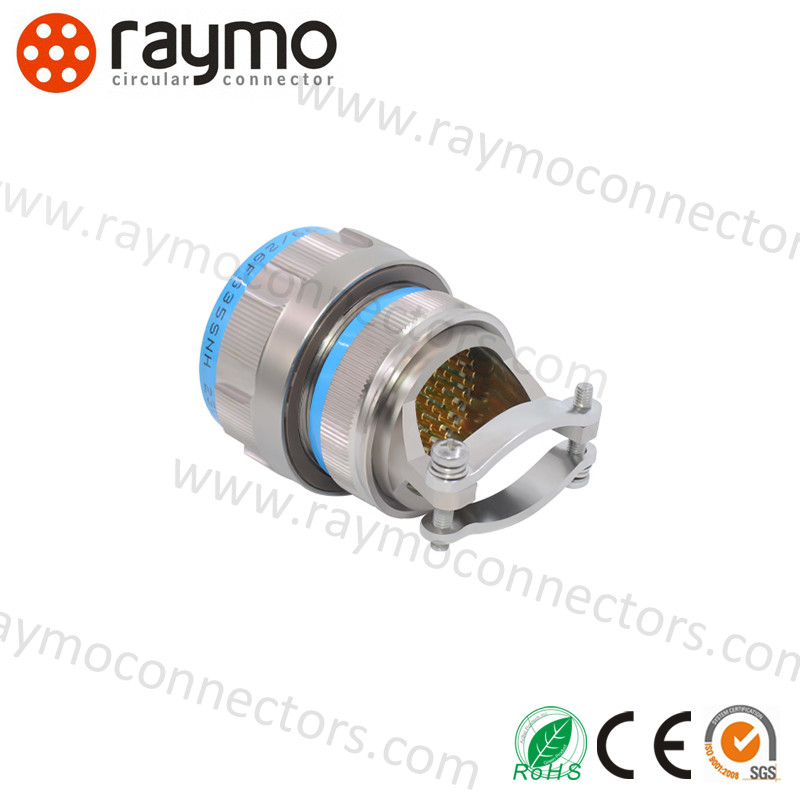

Amfenolo D38999 38999 MIL-DTL MIL Spec connettore circolare KJA0T17F8PN connettori circolari Crimp tipo 2

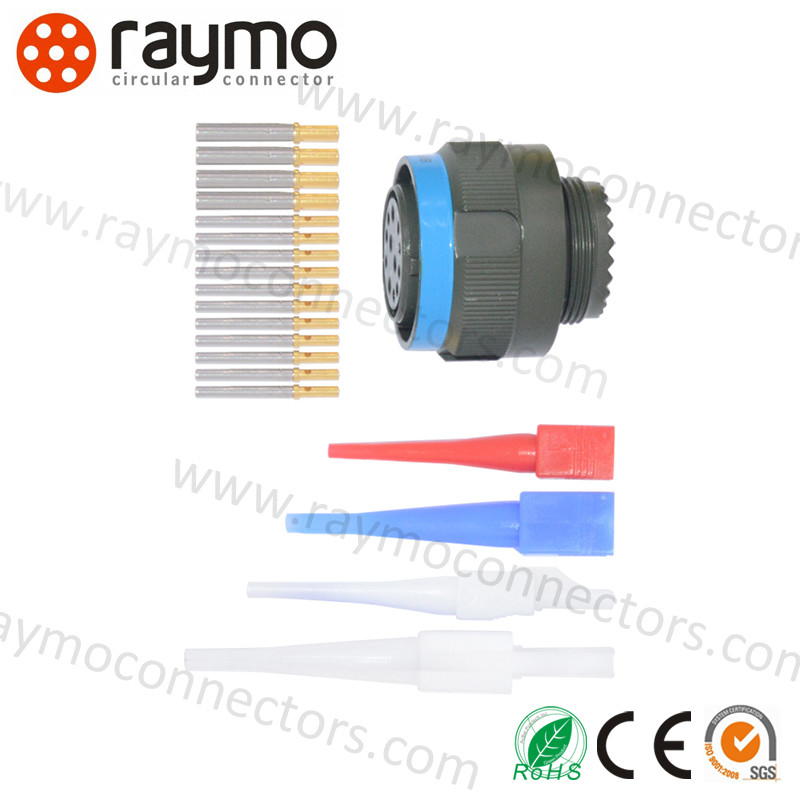

Amfenolo D38999 38999 MIL-DTL MIL Spec connettore circolare KJA0T17F8PN connettori circolari Crimp tipo 3

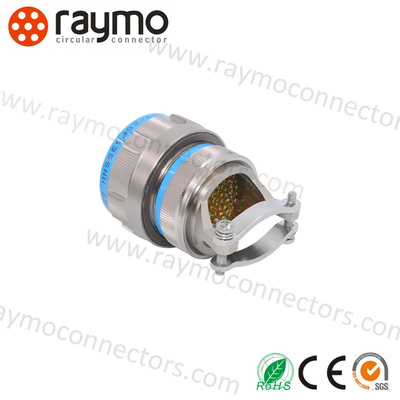

Amfenolo D38999 38999 MIL-DTL MIL Spec connettore circolare KJA0T17F8PN connettori circolari Crimp tipo 4



38999 CONNECTORS Applicazioni militari:

Amfenolo D38999 38999 MIL-DTL MIL Spec connettore circolare KJA0T17F8PN connettori circolari Crimp tipo 5

Informazioni della compagnia Militare 38999 CONNECTORS

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED come professionista nella progettazione e produzione di tutti i tipi di connettori e cavi speciali,hanno accumulato una ricca esperienza nello sviluppo e nella produzione di tipi di cavi e dei relativi adattatori di connettori..Con cavo RED/Teradek Bond/ARRI per fotocamere, cavo di alimentazione per fotocamere Canon/Sony, cavo SDI, cavo USB, cavo video, cavo CCD...Forniamo diversi servizi OEM / ODM servono come applicazione e requisiti diversi.
I nostri prodotti sono ampiamente utilizzati in ambienti e applicazioni difficili, come dispositivi di controllo industriale, attrezzature mediche, attrezzature di misurazione e ispezione, attrezzature audio e visive e militari,Inoltre, ha un'eccellente compatibilità con molti dei principali fornitori.
Aderiamo sempre allo spirito di innovazione, continuiamo a introdurre nuove serie di prodotti includono M5, M8, M9, M12, M16, M23 e altri connettori dati.Con certificato IP68, ISO9001, Rohs, CE, REACH approvato.



Militare 38999 CONNECTORS Personalizzazione:

Collegatori circolari di spinta e trazione RAYMO LEMO
  • Marchio: RAYMO
  • Numero di modello: connettore Fischer
  • Luogo di origine: CINA
  • Connessione: oro
  • Sesso: maschio/femmina
  • Stile di accoppiamento: Push-Pull
  • Collettori metrici rigidi
  • Collegatori di fili elettrici
  • Collegatori circolari industriali



Tutti i connettori possono essere personalizzati secondo le richieste del cliente!

38999 CONNECTORS Militare Supporto e servizi:

Supporto tecnico e servizio per i connettori circolari a spinta

Forniamo un supporto tecnico completo e un servizio per i nostri connettori circolari a spinta.

Il nostro team è disponibile per assistere i clienti nell'installazione, nella risoluzione dei problemi e nelle riparazioni.Offriamo inoltre assistenza e formazione in loco per garantire che i clienti siano in grado di utilizzare il prodotto al massimo delle sue potenzialità.

Siamo impegnati a fornire un servizio clienti eccellente e il nostro team è disponibile 24 ore su 24 per rispondere a qualsiasi domanda o fornire supporto tecnico.

Offriamo inoltre una vasta gamma di servizi post-vendita, quali estensioni di garanzia e aggiornamenti dei prodotti.

Se avete domande o avete bisogno di assistenza, non esitate a contattarci.
