ONC-BS-1(2) Connettore serie Shell Size 10 4 Pin Spina femmina con attacco a coda (opzionale)-ONC-BS-1-4/10-P12-1-B
Descrizione Prct Military ONC-BS-1(2) CONNETTORI:

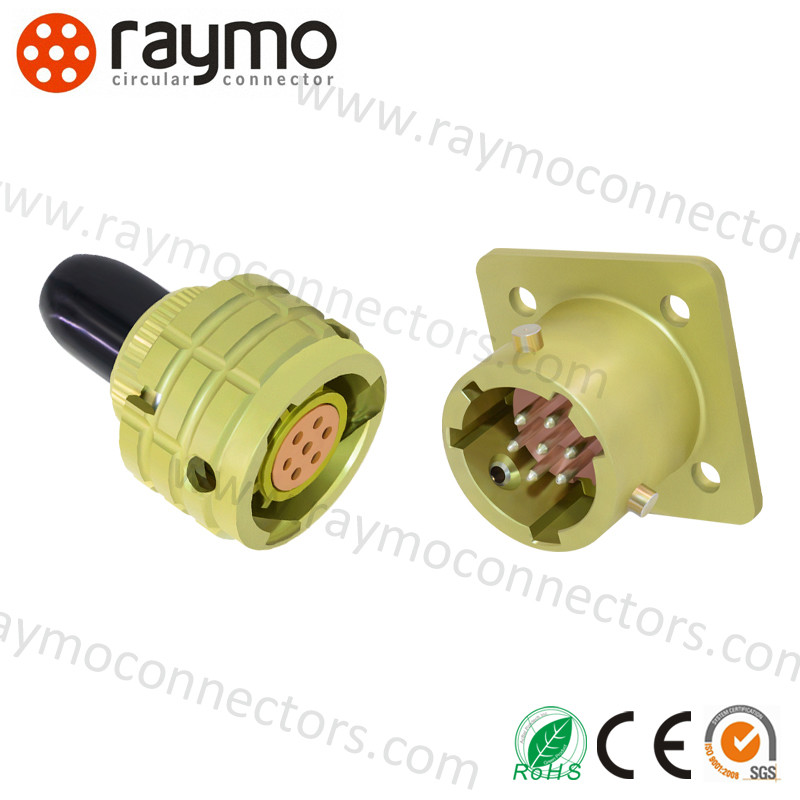

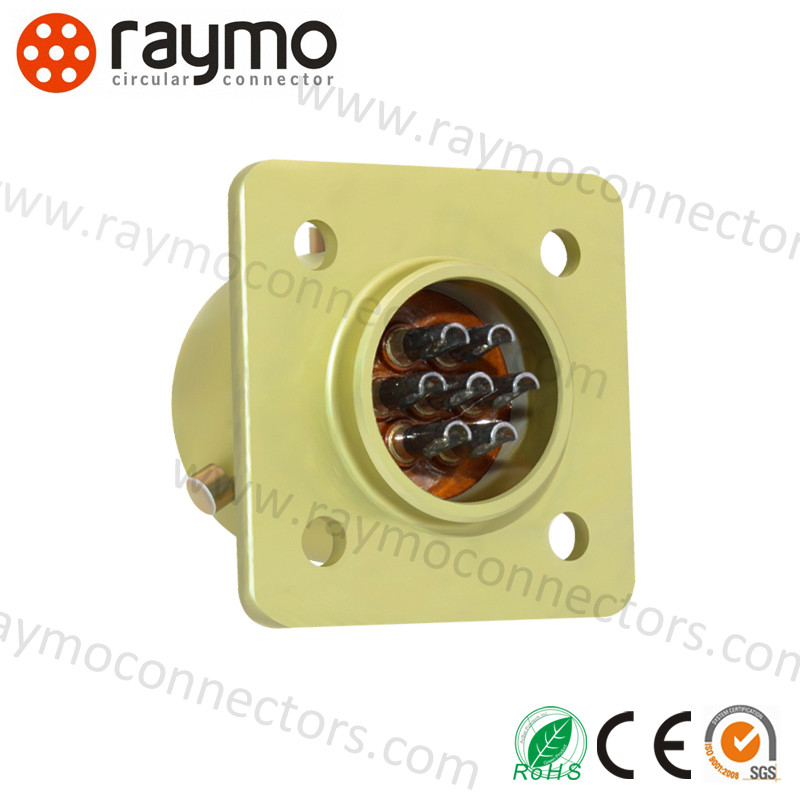

ONC-BS-1(2) Connettore elettrico circolare serie OHS, il metodo di connessione adotta la connessione a baionetta, la forma di connessione terminale della parte di contatto è saldata, il prct ha le caratteristiche di connessione e separazione rapida, dimensioni ridotte, alta densità, buona resistenza ambientale, alta affidabilità, la presa senza attacco a coda, la spina può prendere un attacco a coda dritto in plastica, adatto per circuiti CC CA.
Allo stesso tempo, può essere abbinato e scambiato con le parti originali della serie russa ONC-BS-1(2).
Military ONC-BS-1(2) CARATTERISTICHE DEI CONNETTORI:
- Dimensioni compatte: Ideale per applicazioni in cui lo spazio è limitato.
- Alte prestazioni: in grado di gestire elevate velocità di trasmissione dati e livelli di potenza nonostante le sue piccole dimensioni, rendendolo adatto a un'ampia gamma di applicazioni.
- Costruzione durevole: Costruito con materiali di alta qualità per garantire una lunga durata, anche in ambienti difficili.
- Facile installazione: consente un'installazione e uno smontaggio rapidi e semplici, risparmiando tempo e fatica durante il montaggio e la manutenzione.
Indicatori tecnici
| Indicatore |
Valore |
| Resistenza di contatto |
≤5mΩ |
| Resistenza di isolamento |
≥1000MΩ (In condizioni normali) |
| Temperatura ambiente |
- 60°C~85°C |
| Vibrazione |
1-5000HZ 20g |
| Impatto |
1000g (una volta); 100g (più volte); |
| Diametro del contatto |
Φ1.0mm |
| Vita meccanica |
Inserire e scollegare 250 volte |
| Orario di lavoro |
5000 ore |
Corrente di lavoro, Tensione di esercizio
| Dimensioni standard del guscio |
Numero di contatti |
Corrente di lavoro del singolo contatto (A) |
Corrente totale (A) |
Tensione di esercizio (V) |
| 10 |
4 |
3.7 |
15 |
250 |
| 12 |
7 |
3.1 |
22 |
250 |
| 14 |
10 |
3 |
30 |
250 |
| 18 |
19 |
2.1 |
40 |
250 |
| 22 |
32 |
1.8 |
60 |
250 |
| 27 |
50 |
1.5 |
75 |
250 |
Descrizione del modello
| OHS |
B |
C |
1(2) |
4(10) |
B(P) |
1(2) |
1(2,3) |
B |
| Circolare |
Baionetta |
Ultra-piccolo |
1 Argentatura, 2 Placcatura in oro |
Numero di contatti / Dimensioni standard del guscio |
B - Presa quadrata (pin), P - Spina circolare (presa) |
1. Senza attacco a coda 2. Con attacco a coda dritto non schermato |
Posizione chiave |
Tutti i tempi |
Tipo: 1-Senza attacco a coda (Fare clic per visualizzare)
| N. parte russa |
N. parte cinese |
N. parte Amphenol |
| ONC-BS-1-4/10-B1-1-V |
OHS-BC-1-4/10-B1-1-V |
ONTS-BS-1-4/10-V1-1-V |
| ONC-BS-1-7/12-B1-1-V |
OHS-BC-1-7/12-B1-1-V |
ONTS-BS-1-7/12-V1-1-V |
| ONC-BS-1-10/14-B1-1-V |
OHS-BC-1-10/14-B1-1-V |
ONTS-BS-1-10/14-V1-1-V |
| ONC-BS-1-19/18-B1-1-V |
OHS-BC-1-19/18-B1-1-V |
ONTS-BS-1-19/18-V1-1-V |
| ONC-BS-1-32/22-B1-1-V |
OHS-BC-1-32/22-B1-1-V |
ONTS-BS-1-32/22-V1-1-V |
| ONC-BS-1-50/27-B1-1-V |
OHS-BC-1-50/27-B1-1-V |
ONTS-BS-1-50/27-V1-1-V |
Tipo: 2-Con attacco a coda dritto non schermato (Fare clic per visualizzare)
| N. parte russa |
N. parte cinese |
N. parte Amphenol |
| ONC-BS-1-4/10-R12-1-V |
OHS-BC-1-4/10-P2-1-V |
ONTS-BS-1-4/10-R12-1-V |
| ONC-BS-1-7/12-R12-1-V |
OHS-BC-1-7/12-P2-1-V |
ONTS-BS-1-7/12-R12-1-V |
| ONC-BS-1-10/14-R12-1-V |
OHS-BC-1-10/14-P2-1-V |
ONTS-BS-1-10/14-R12-1-V |
| ONC-BS-1-19/18-R12-1-V |
OHS-BC-1-19/18-P2-1-V |
ONTS-BS-1-19/18-R12-1-V |
| ONC-BS-1-32/22-R12-1-V |
OHS-BC-1-32/22-P2-1-V |
ONTS-BS-1-32/22-R12-1-V |
| ONC-BS-1-50/27-R12-1-V |
OHS-BC-1-50/27-P2-1-V |
ONTS-BS-1-50/27-R12-1-V |

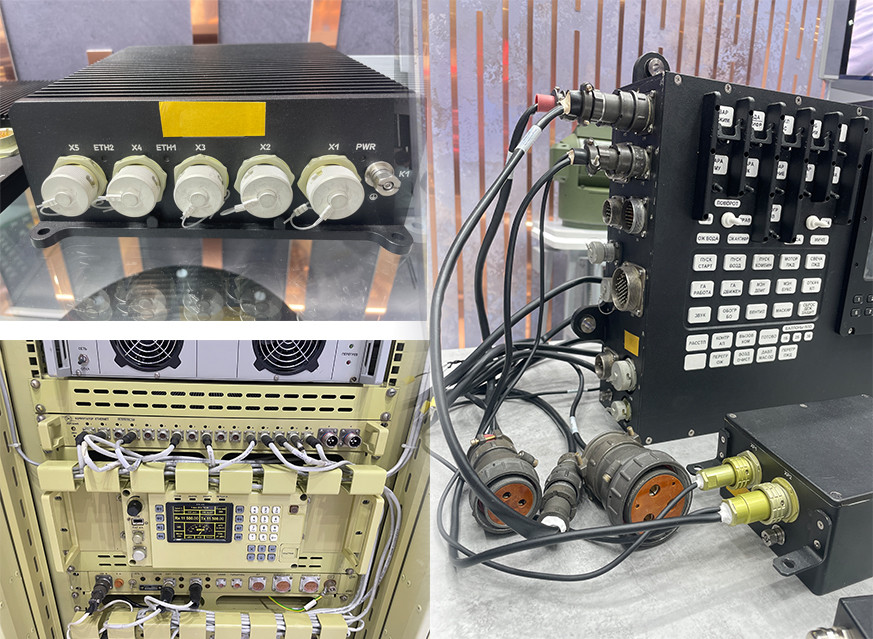

Applicazioni dei connettori militari 38999:
