Descrizione prodotto Industria ОНЦ-БС-1(2)CONNETTORI:

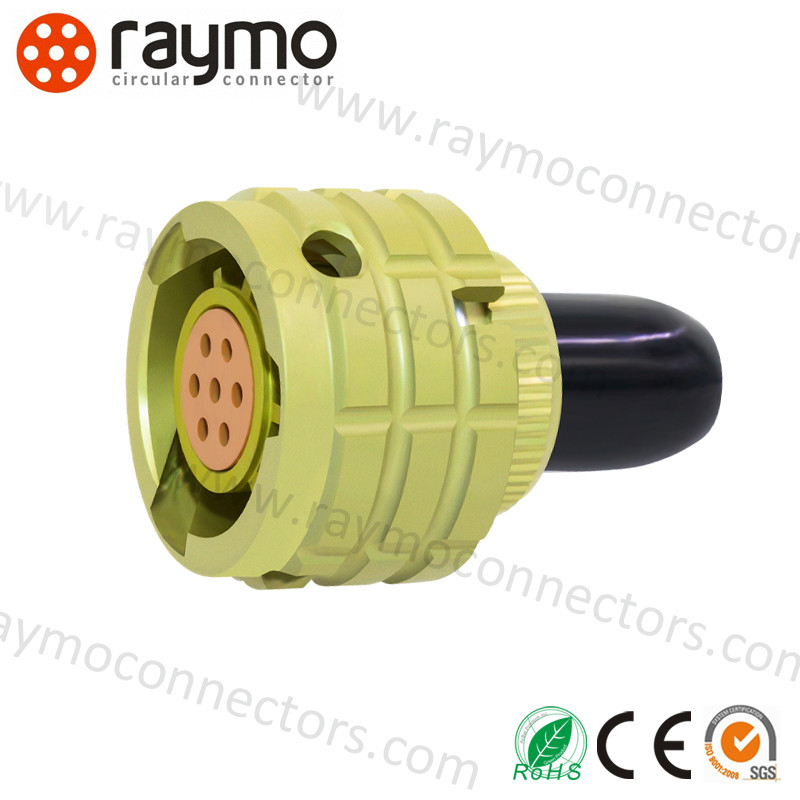

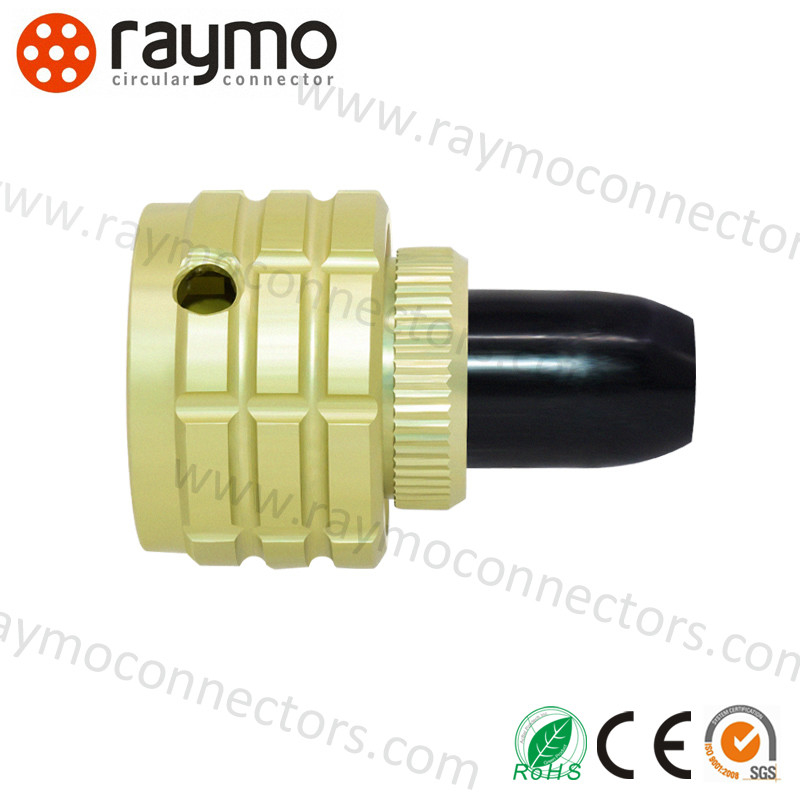

ОНЦ-БС-1(2) Connettore elettrico circolare serie OHS, il metodo di connessione adotta una connessione a baionetta, la forma di connessione terminale della parte di contatto è saldata, il prodotto presenta le caratteristiche di connessione e separazione rapida, dimensioni ridotte, alta densità, buona resistenza ambientale, alta affidabilità, la presa senza attacco di coda, la spina può avere un attacco di coda in plastica dritto, adatto per circuiti DC AC.
Allo stesso tempo, può essere abbinato e scambiato con i pezzi originali della serie russa ОНЦ-БС-1(2).
I connettori ОНЦ-БС-1(2) sono destinati al funzionamento in circuiti elettrici di corrente continua,
corrente alternata (frequenza fino a 3 MHz) e impulsi.

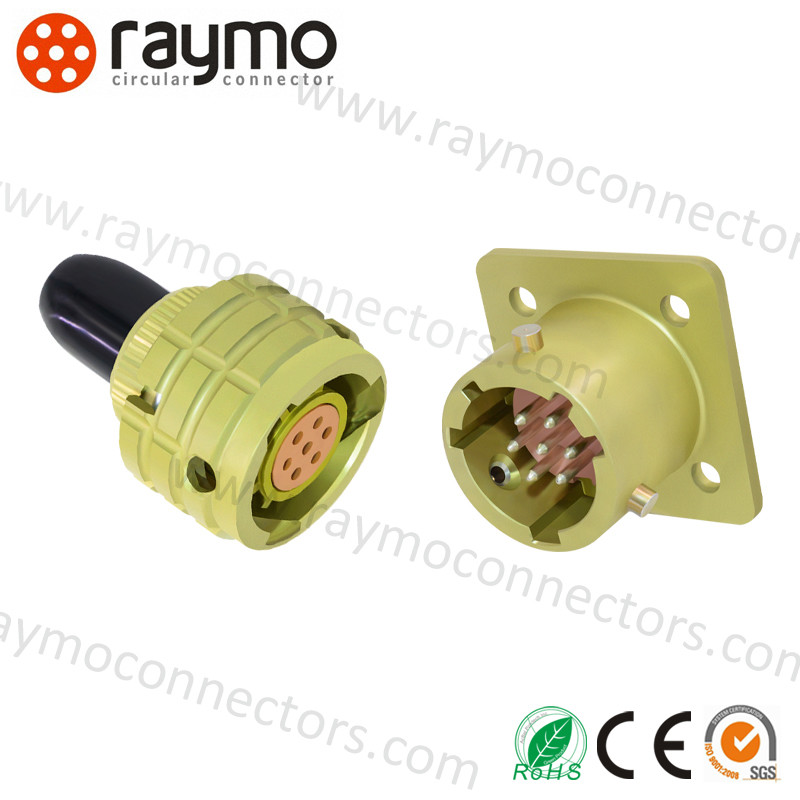

I connettori ОНЦ-БС-1(2) sono costituiti da una spina a innesto ermetico e da una presa non ermetica
per montaggio a pannello, hanno una polarizzazione multipolare del corpo, che protegge
dall'accoppiamento non autorizzato.
L'accoppiamento dei connettori è a baionetta.
Le spine sono prodotte senza guaina, le prese con una guaina diritta in plastica.
Gli schemi di disposizione dei contatti, il numero e i diametri dei contatti sono riportati nella tabella 1.
Rivestimento dei contatti nei connettori: ОНЦ-БС-1 - argentatura, ОНЦ-БС-2 - doratura.
Produco connettori per montaggio interno in condizioni climatiche in conformità
con i requisiti tecnici TU 0.364.030, (accettazione "5").
Industriale ОНЦ-БС-1(2) Caratteristiche dei CONNETTORI:
- Dimensioni compatte: Ideale per applicazioni in cui lo spazio è limitato.
- Prestazioni elevate: Capace di gestire elevate velocità di trasmissione dati e livelli di potenza nonostante le sue piccole dimensioni, rendendolo adatto a una vasta gamma di applicazioni.
- Costruzione durevole: Costruito con materiali di alta qualità per garantire una lunga durata, anche in ambienti difficili.
- Facilità di installazione: Consente un'installazione e uno smontaggio rapidi e semplici, risparmiando tempo e fatica durante l'assemblaggio e la manutenzione.
Indicatori tecnici
| Indicatore | Valore |
| Resistenza di contatto | ≤5mΩ |
| Resistenza di isolamento | ≥1000MΩ (In condizioni normali) |
| Temperatura ambiente | - 60°C~85°C |
| Vibrazione | 1-5000HZ 20g |
| Impatto | 1000g(una volta);100g(molte volte); |
| Diametro del contatto | Φ1.0mm |
| Vita meccanica | Inserire e disinserire 250 volte |
| Ore di lavoro | 5000 ore |
Corrente di lavoro, Tensione operativa
| Dimensioni standard della calotta | Numero di contatti | Corrente di lavoro del singolo contatto (A) | Corrente totale (A) | Tensione operativa (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
Descrizione modello
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| Circolare | Baionetta | Ultra-piccolo | 1 Argentatura, 2 Doratura | Numero di contatti / Dimensione standard della calotta | B - Presa quadrata (spina), P - Spina circolare (presa) | 1. Senza attacco di coda 2. Con attacco di coda dritto non schermato | Posizione chiave | Tutte le condizioni atmosferiche |

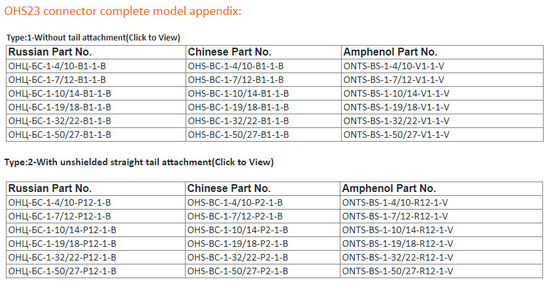

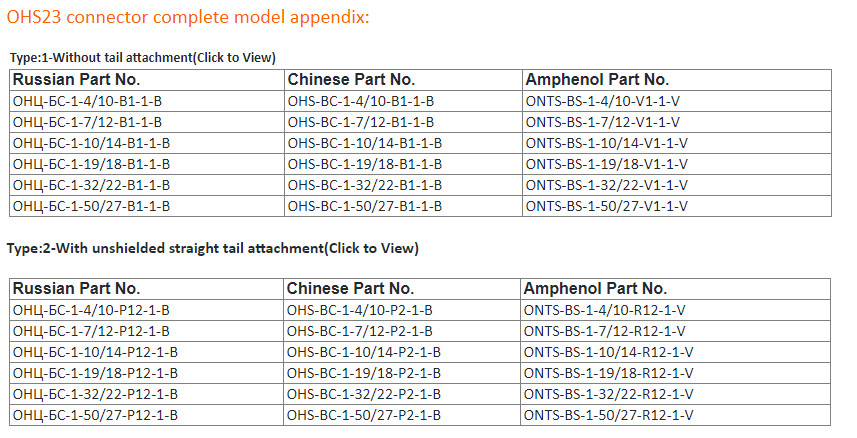

Tipo: 1 - Senza attacco di coda (Clicca per visualizzare)
| N. parte russo | N. parte cinese | N. parte Amphenol |
| ОНЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |
Tipo: 2 - Con attacco di coda dritto non schermato (Clicca per visualizzare)
| N. parte russo | N. parte cinese | N. parte Amphenol |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
Applicazioni dei CONNETTORI Industriali ОНЦ-БС:
