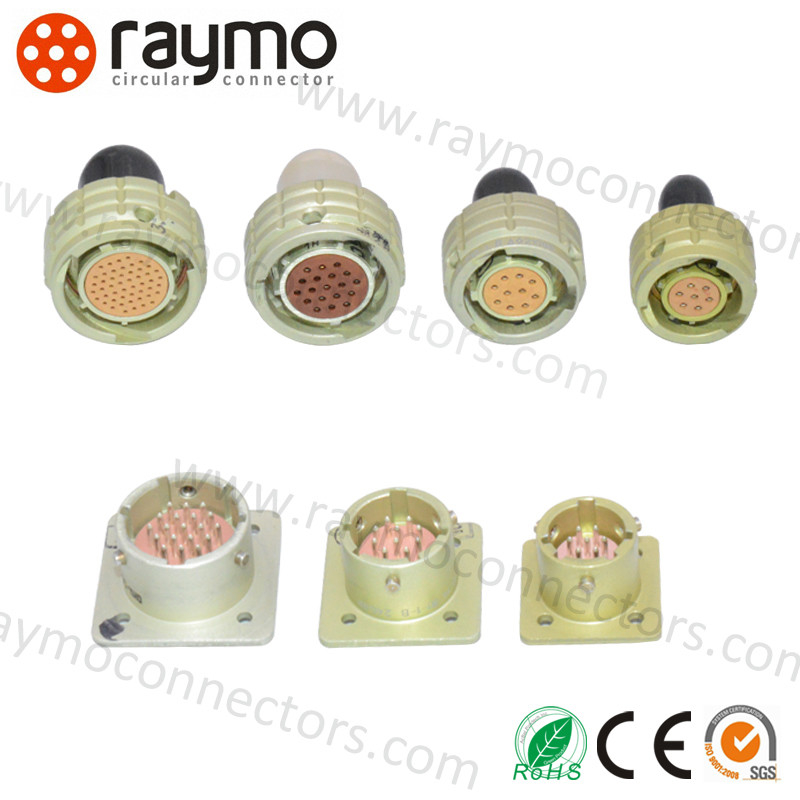

Descrizione prodotto Industria ONTS-BS-1(2)CONNETTORI:
ONTS-BS-1(2) Connettore elettrico circolare serie OHS, il metodo di connessione adotta un accoppiamento a baionetta, la forma di connessione terminale della parte di contatto è saldata, il prodotto presenta le caratteristiche di connessione e separazione rapide, dimensioni ridotte, alta densità, buona resistenza ambientale, alta affidabilità, la presa senza attacco di coda, la spina può avere un attacco di coda dritto in plastica, adatto per circuiti CC CA.
Allo stesso tempo, può essere abbinato e scambiato con i pezzi originali della serie russa ONTS-BS-1(2).
I connettori ONTS-BS-1(2) sono progettati per funzionare in circuiti elettrici di corrente continua,
corrente alternata (frequenza fino a 3 MHz) e impulsi.

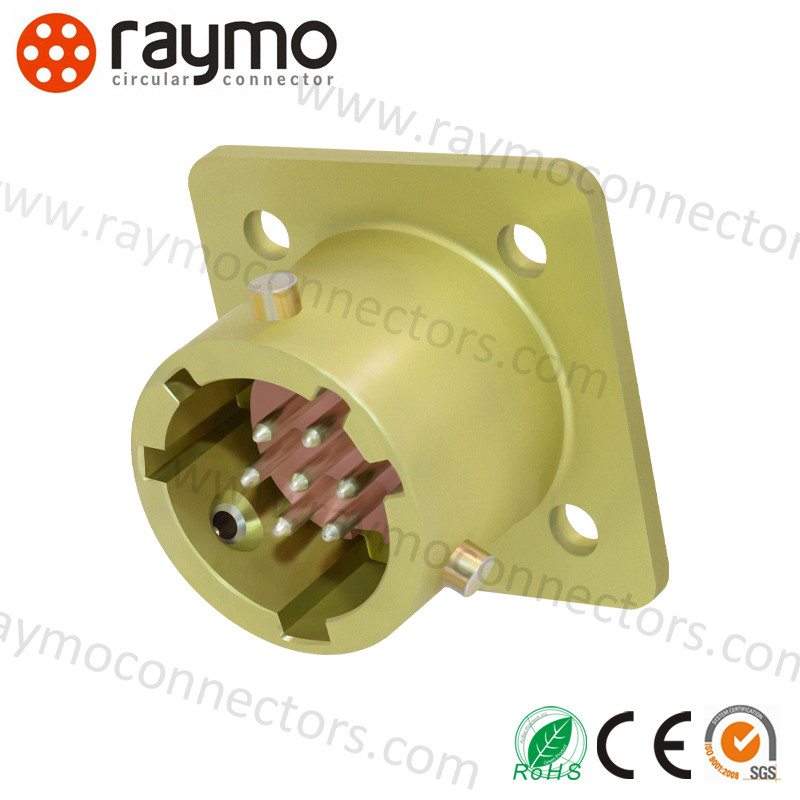

I connettori ONTS-BS-1(2) sono costituiti da una spina a innesto ermetico e da una presa non ermetica
per montaggio a pannello, hanno una polarizzazione multipolare del corpo, che protegge
dall'accoppiamento non autorizzato.
L'accoppiamento dei connettori è a baionetta.

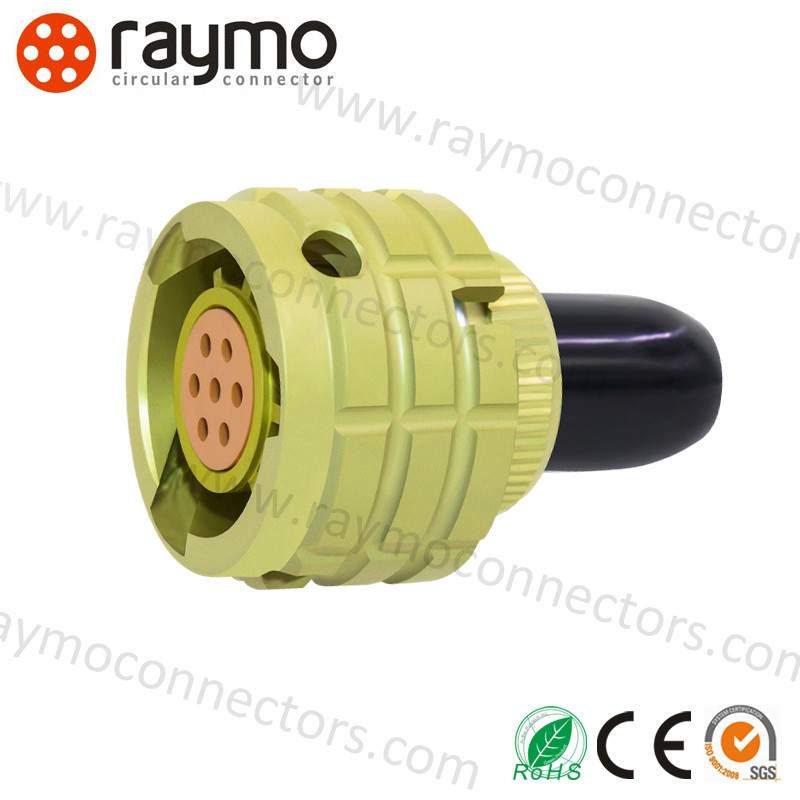

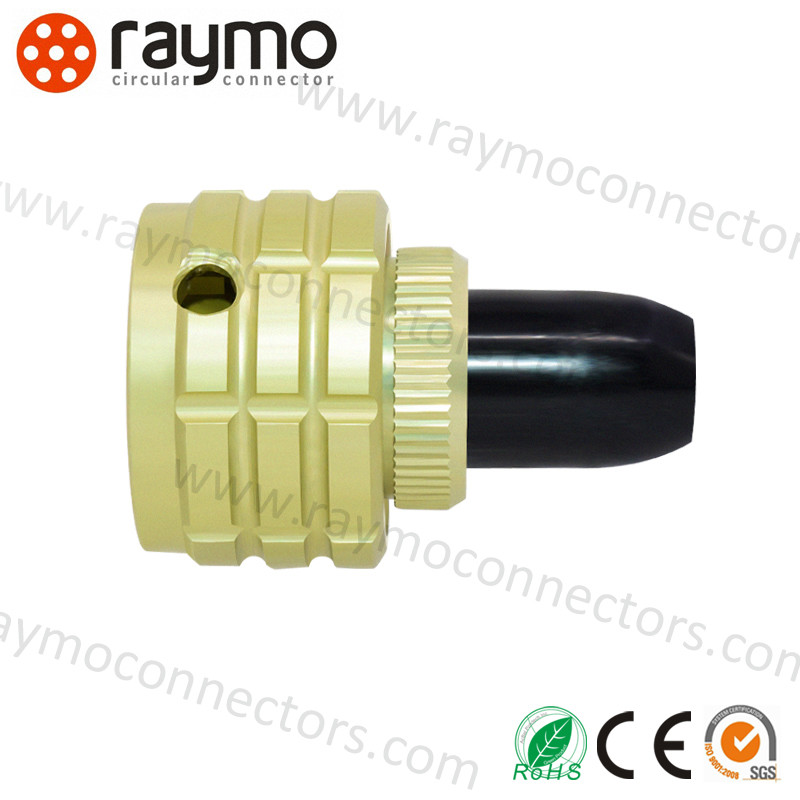

Le spine sono prodotte senza guaina, le prese con una guaina diritta in plastica.
Gli schemi di disposizione dei contatti, il numero e i diametri dei contatti sono riportati nella tabella 1.
Rivestimento dei contatti nei connettori: ONTS-BS-1 - argentatura, ONTS-BS-2 - doratura.
Produco connettori per montaggio interno in tutte le condizioni climatiche
in conformità con i requisiti tecnici TU BR0.364.030, (accettazione "5").
Industriale ONTS-BS-1(2) Caratteristiche dei CONNETTORI:
- Dimensioni compatte: Ideale per applicazioni in cui lo spazio è limitato.
- Prestazioni elevate: Capace di gestire elevate velocità di trasmissione dati e livelli di potenza nonostante le sue dimensioni ridotte, rendendolo adatto a una vasta gamma di applicazioni.
- Costruzione durevole: Costruito con materiali di alta qualità per garantire una lunga durata, anche in ambienti difficili.
- Facile installazione: Consente un'installazione e uno smontaggio rapidi e semplici, risparmiando tempo e fatica durante l'assemblaggio e la manutenzione.
Indicatori tecnici
| Indicatore | Valore |
| Resistenza di contatto | ≤5mΩ |
| Resistenza di isolamento | ≥1000MΩ (In condizioni normali) |
| Temperatura ambiente | - 60°C~85°C |
| Vibrazione | 1-5000HZ 20g |
| Impatto | 1000g(una volta);100g(molte volte); |
| Diametro del contatto | Φ1.0mm |
| Vita meccanica | Inserire e disinserire 250 volte |
| Ore di lavoro | 5000 ore |
Corrente di lavoro, Tensione operativa
| Dimensioni standard della calotta | Numero di contatti | Corrente di lavoro del singolo contatto (A) | Corrente totale (A) | Tensione operativa (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
Descrizione modello
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| Circolare | Baionetta | Ultra-piccolo | 1 Argentatura, 2 Doratura | Numero di contatti / Dimensione standard della calotta | B - Presa quadrata (spina), P - Spina circolare (presa) | 1. Senza attacco di coda 2. Con attacco di coda dritto non schermato | Posizione chiave | Tutte le condizioni atmosferiche |
Tipo:1-Senza attacco di coda
| N. parte russo | N. parte cinese | N. parte Amphenol |
| ONTS-BS-1-4/10-V1-1-V | OHS-BC-1-4/10-B1-1-V | ONTS-BS-1-4/10-V1-1-V |
| ONTS-BS-1-7/12-V1-1-V | OHS-BC-1-7/12-B1-1-V | ONTS-BS-1-7/12-V1-1-V |
| ONTS-BS-1-10/14-V1-1-V | OHS-BC-1-10/14-B1-1-V | ONTS-BS-1-10/14-V1-1-V |
| ONTS-BS-1-19/18-V1-1-V | OHS-BC-1-19/18-B1-1-V | ONTS-BS-1-19/18-V1-1-V |
| ONTS-BS-1-32/22-V1-1-V | OHS-BC-1-32/22-B1-1-V | ONTS-BS-1-32/22-V1-1-V |
| ONTS-BS-1-50/27-V1-1-V | OHS-BC-1-50/27-B1-1-V | ONTS-BS-1-50/27-V1-1-V |
Tipo:2-Con attacco di coda dritto non schermato
| N. parte russo | N. parte cinese | N. parte Amphenol |
| ONTS-BS-1-4/10-R12-1-V | OHS-BC-1-4/10-P2-1-V | ONTS-BS-1-4/10-R12-1-V |
| ONTS-BS-1-7/12-R12-1-V | OHS-BC-1-7/12-P2-1-V | ONTS-BS-1-7/12-R12-1-V |
| ONTS-BS-1-10/14-R12-1-V | OHS-BC-1-10/14-P2-1-V | ONTS-BS-1-10/14-R12-1-V |
| ONTS-BS-1-19/18-R12-1-V | OHS-BC-1-19/18-P2-1-V | ONTS-BS-1-19/18-R12-1-V |
| ONTS-BS-1-32/22-R12-1-V | OHS-BC-1-32/22-P2-1-V | ONTS-BS-1-32/22-R12-1-V |
| ONTS-BS-1-50/27-R12-1-V | OHS-BC-1-50/27-P2-1-V | ONTS-BS-1-50/27-R12-1-V |
