| Luogo di origine: | Cina |
|---|---|
| Marca: | RAYMO |
| Certificazione: | CE/ROHS/REACH/SGS/ISO9001 |
| Numero di modello: | ONЦ-БС-1-7/12-В1-1-В |
| Quantità di ordine minimo: | 5PCS |
| Prezzo: | 3-5USD |
| Imballaggi particolari: | Sacchetti e cartoni in PE |
| Tempi di consegna: | 5-7 giorni lavorativi |
| Capacità di alimentazione: | 50000 pezzi/mese |
| Serie: | Connettore per baionetta ultrapiccolo della serie OHS | Numero di modello: | OHS-BC-1-4/10-B1-1-B |
|---|---|---|---|

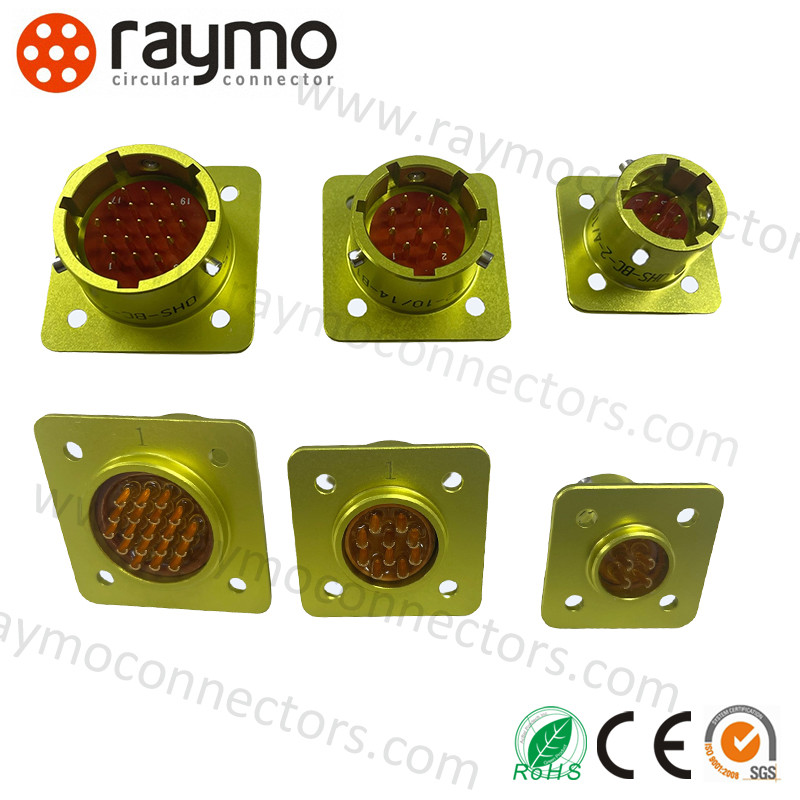

| Dimensione della conchiglia: | 10.12.14.18.22.27 | Contatti: | 4.7.10.19.32.50 |
| Metodo di connessione: | Connessione con baionetta | Materiale della conchiglia: | Trattamento anodizzato delle superfici delle leghe di alluminio |
| Materiale di contatto: | Leghe di rame placcate in oro/argento | Isolatore: | Bachelite |
| Terminal: | Saldatura | Temperatura ambiente: | -60 a +200 °C |
| Ciclo di vita: | 500 volte | ||
| Evidenziare: | Collegamento della coda Bajonetta connettore ultra-piccolo,Collegamento ultra-piccolo a 7 pin con baionetta,Connettore ОНЦ-БС-1-7/12-P12-1-B |
||
Tutti i tipi di connettori circolari da OEM Manufacturer in China

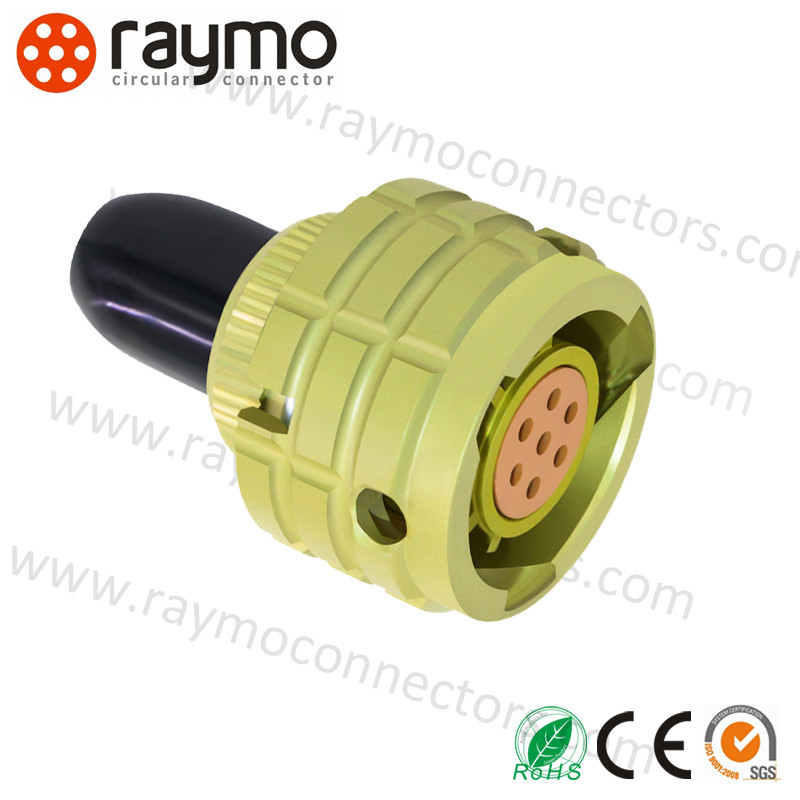

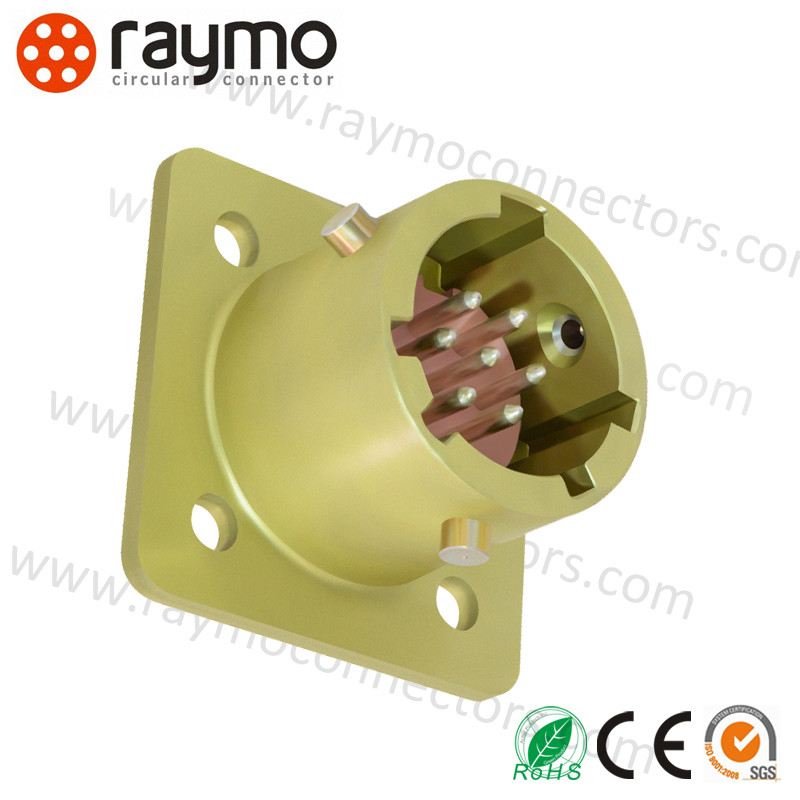

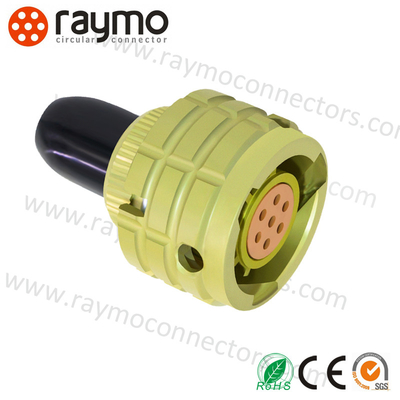

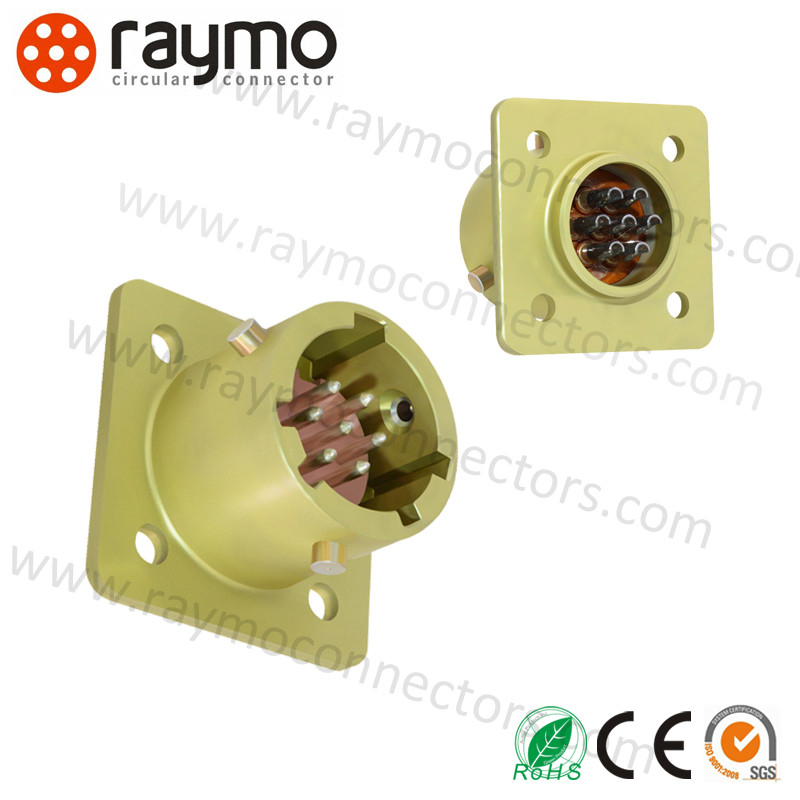

Il numero di unità di controllo è il seguente: Il connettore elettrico circolare della serie OHS, il metodo di connessione adotta il collegamento con bajonetta, il mlo di connessione della parte di contatto è saldato,il prodotto ha le caratteristiche di connessione e separazione veloci, di piccole dimensioni, alta densità, buona resistenza ambientale, alta affidabilità, la presa senza attacco a coda, la spina può prendere attacco a coda di plastica dritta, adatta per il circuito DC AC.
Allo stesso tempo, può essere abbinato e scambiato con le parti originali della serie russa ОНЦ-БС-1(2).
Collegatori ONC-BS-1 ((2), destinati a funzionare in catene elettriche a corrente continua,
di corrente variabile (frequenza fino a 3 MHz) e impulsiva.
I connettori ONC-BS-1 (2) sono costituiti da una forcella germetica e da un cavo non germico.
rosette per montaggio volumetrico, aventi una polarizzazione multi-spano dei corpi,
Da un'adempimento non autorizzato.
L'assemblaggio dei collegamenti è di tipo bionetto.
Le forchette sono realizzate senza pellicola, le rosette con pellicola di plastica diretta.
Gli schemi di posizionamento dei contatti, la quantità e i diametri dei contatti sono riportati nella tabella 1.
La copertura dei contatti nei collegamenti: ОНЦ-БС-1 - argento, ОНЦ-БС-2 золото.
Collegatori da realizzare per il montaggio interno in tutte le condizioni climatiche
conformemente alle condizioni tecniche del BR0.364.030 TU, (приемка ₹5 ₹).
| Indicatore | Valore |
| Resistenza al contatto | ≤ 5mΩ |
| Resistenza dell'isolamento | ≥ 1000 MΩ (in condizioni normali) |
| Temperatura ambiente | - 60°C~85°C |
| Vibrazione | 1-5000HZ 20g |
| Impatto | 1000 g (una volta); 100 g (molte volte); |
| Diametro di contatto | Φ1,0 mm |
| Vita meccanica | Inserire e staccare 250 volte |
| Orario di lavoro | 5000 ore |
| Dimensione standard della conchiglia | Numero di contatto | Corrente di lavoro a contatto singolo (A) | Corrente totale (A) | Voltaggio di funzionamento ((V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| Sicurezza e sicurezza sul lavoro | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| Circolare | Bajonette | Ultra-piccolo | 1 Placcatura in argento, 2 Placcatura in oro | Numero di contatto / dimensione standard della conchiglia | B - Ricettore quadrato (pin), P - tappo circolare (sottovoce) | 1. senza attacco di coda 2. con attacco di coda dritto non blindato | Posizione chiave | Tutte le condizioni meteorologiche |
| Parte russa n. | Parte cinese n. | Amfenolo parte n. |
| - ONS-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | L'indice di emissione è il seguente: |
| ONЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | L'indice di emissione è il seguente: |
| ONЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | L'indice di emissione è il seguente: |
| ONЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | L'indicazione del numero di unità di comando è indicata nella tabella di cui all'allegato II. |
| ONЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | L'indicatore di sicurezza deve indicare il numero di dispositivi di sicurezza. |
| ONЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, parte 2, del regolamento (CE) n. 715/2009. |
| Parte russa n. | Parte cinese n. | Amfenolo parte n. |
| - ONS-BS-1-4/10-R12-1-V | OHS-BC-1-4/10-P2-1-В | Il numero di unità di comando deve essere il seguente: |
| - ONS-BS-1-7/12-R12-1-V | OHS-BC-1-7/12-P2-1-В | Il numero di unità di comando deve essere indicato. |
| - ONЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | Il numero di unità di comando deve essere indicato in base al numero di unità di comando. |
| - ONS-BS-1-19/18-R12-1-В | OHS-BC-1-19/18-P2-1-В | L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, parte 2, del regolamento (CE) n. 715/2009. |
| Il numero di unità di controllo è il numero di unità di controllo. | OHS-BC-1-32/22-P2-1-В | L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 2, del regolamento (CE) n. 715/2009. |
| ONЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, parte 2, del regolamento (CE) n. 715/2009. |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED come professionista nella progettazione e przione di tutti i tipi di connettori e cavi speciali,hanno accumulato una ricca esperienza nello sviluppo e nella przione di tipi di cavi e dei relativi adattatori di connettori.Con cavo RED/Teradek Bond/ARRI per fotocamere, cavo di alimentazione per fotocamere Canon/Sony, cavo SDI, cavo USB, cavo video, cavo CCD...Forniamo diversi servizi OEM / ODM servono come applicazione e requisiti diversi.
I nostri prodotti sono ampiamente utilizzati in ambienti e applicazioni difficili, come dispositivi di controllo industriale, attrezzature mediche, attrezzature di misurazione e ispezione,apparecchiature audio e visive e militari, ecc. Inoltre, ha un'eccellente compatibilità con molti fornitori leader.
Aderiamo sempre allo spirito di innovazione, continuiamo a intrrre nuove serie di prodotti includono M5, M8, M9, M12, M16, M23 e altri connettori dati.Con IP68, ISO9001, Rohs, CE, certificato REACH approvato.
Tutti i connettori possono essere personalizzati secondo le richieste del cliente!
Forniamo un supporto tecnico completo e un servizio per i nostri connettori circolari a spinta.
Il nostro team è disponibile per assistere i clienti nell'installazione, nella risoluzione dei problemi e nelle riparazioni.Offriamo anche assistenza e formazione in loco per garantire che i clienti siano in grado di utilizzare il prodotto al massimo del suo potenziale.
Siamo dedicati a fornire un servizio clienti eccellente e il nostro team è disponibile 24 ore su 24, 7 giorni su 7 per rispondere a qualsiasi domanda o fornire supporto tecnico.
Offriamo anche una vasta gamma di servizi post-vendita, come estensioni di garanzia e aggiornamenti di prodotti.
Se avete domande o avete bisogno di assistenza, non esitate a contattarci.
Posso avere un campione?
Sì, accogliamo l'ordine di campione per testare e controllare la qualità. Alcuni campioni sono gratuiti e alcuni campioni devono essere pagati in anticipo e il costo sarà rimborsato dopo un ulteriore ordine.
Q2. Che dire del tempo di przione?
Abbiamo scorte, consegna veloce sotto i 5000 pezzi.
Q3. Come spedite la merce e quanto tempo ci vuole per arrivare?
Spesso spediamo con DHL, UPS, FedEx, TNT, SF o EMS. Di solito ci vogliono 3-5 giorni per arrivare.
Q4. È disponibile OEM?
Sì. Abbiamo una ricca esperienza e una buona capacità di mettere il vostro progetto e idea in prodotto reale, normalmente ci vogliono circa 20 a 30 giorni per un nuovo prodotto dalla progettazione dello stampo alla przione finale.
