Casa ProdottiConnettori circolari militariОНЦ-БС-1(2) Serie Bajonetta Connettore Ultra-piccolo Conchiglia Dimensione 12 7 Pin Chiusura femminile con attacco di coda (Facoltativo) -ОНЦ-БС-1-7/12-P12-1-B

ОНЦ-БС-1(2) Serie Bajonetta Connettore Ultra-piccolo Conchiglia Dimensione 12 7 Pin Chiusura femminile con attacco di coda (Facoltativo) -ОНЦ-БС-1-7/12-P12-1-B

ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B
ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B
Informazioni di base
Luogo di origine: Cina
Marca: RAYMO
Numero di modello: Il numero di unità di controllo è il seguente:
Quantità di ordine minimo: 5
Prezzo: USD25
Tempi di consegna: 5-8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 2000 pezzi
Contattaci
Evidenziare:

Connettore ОНЦ-БС-1-7/12-P12-1-B

,

ОНЦ-БС-1(2) Bayonet Ultra-Small Connector

,

Collegamento ultra-piccolo a 7 pin con baionetta

ОНЦ-БС-1(2) Serie Bajonetta Connettore Ultra Piccolo Conchiglia Dimensione 12 7 Pin Chiusura femminile con attacco di coda (Optiona)l) -ОНЦ-БС-1-7/12-P12-1-B

Descrizione del prodotto MilitareIl numero di unità di controllo è il seguente:Connettori:

Il numero di unità di controllo è il seguente:

I connettori a baionetta ultra-piccole della serie OHS adottano principalmente la tecnologia dei connettori russi.È costituito da tappi e preseIl modo di accoppiamento del connettore è di tipo baionetta. La presa non ha attacco a coda e la spina ha un attacco a coda di plastica dritta.Allo stesso tempo, può essere abbinato e scambiato con le parti originali della serie russa ОНЦ-БС-1(2).

Collegatori ONC-BS-1 ((2), destinati a funzionare in catene elettriche a corrente continua,
di corrente variabile (frequenza fino a 3 MHz) e impulsiva.
I connettori ONC-BS-1 (2) sono costituiti da una forcella germetica e da un cavo non germico.
rosette per montaggio volumetrico, aventi una polarizzazione multi-spano dei corpi,
Da un'adempimento non autorizzato.
L'assemblaggio dei collegamenti è di tipo bionetto.
Le forchette sono realizzate senza pellicola, le rosette con pellicola di plastica diretta.
Gli schemi di posizionamento dei contatti, la quantità e i diametri dei contatti sono riportati nella tabella 1.
La copertura dei contatti nei collegamenti: ОНЦ-БС-1 - argento, ОНЦ-БС-2 золото.
Collegatori da realizzare per il montaggio interno in tutte le condizioni climatiche
conformemente alle condizioni tecniche del BR0.364.030 TU, (приемка ₹5 ₹).

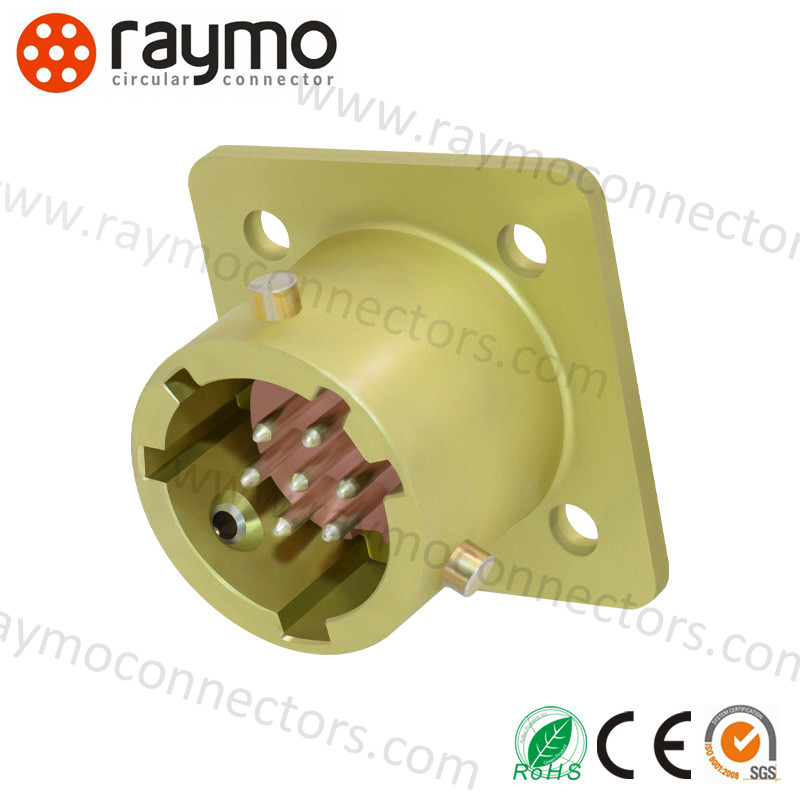

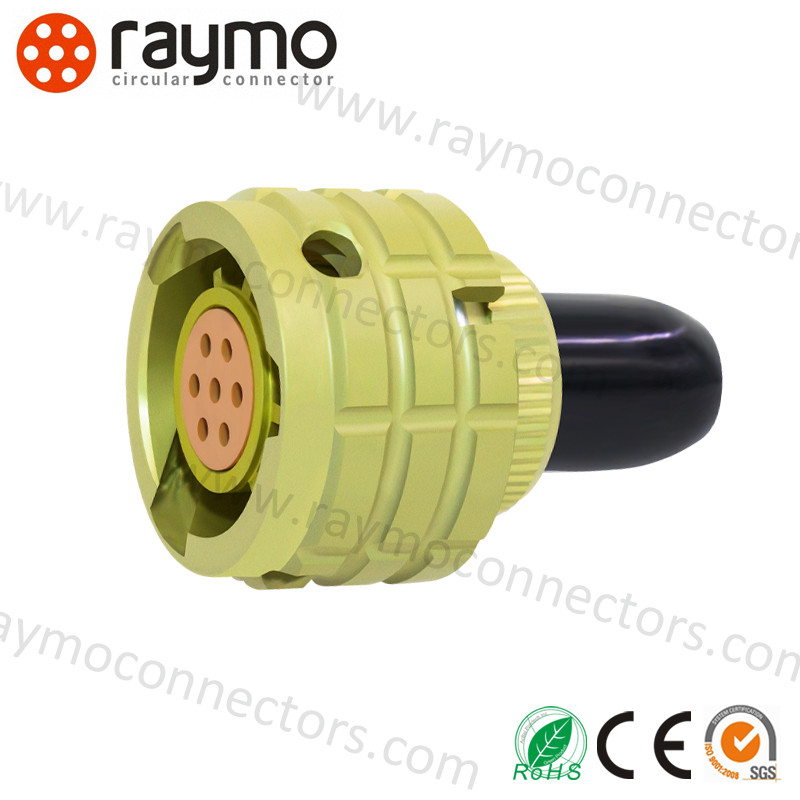

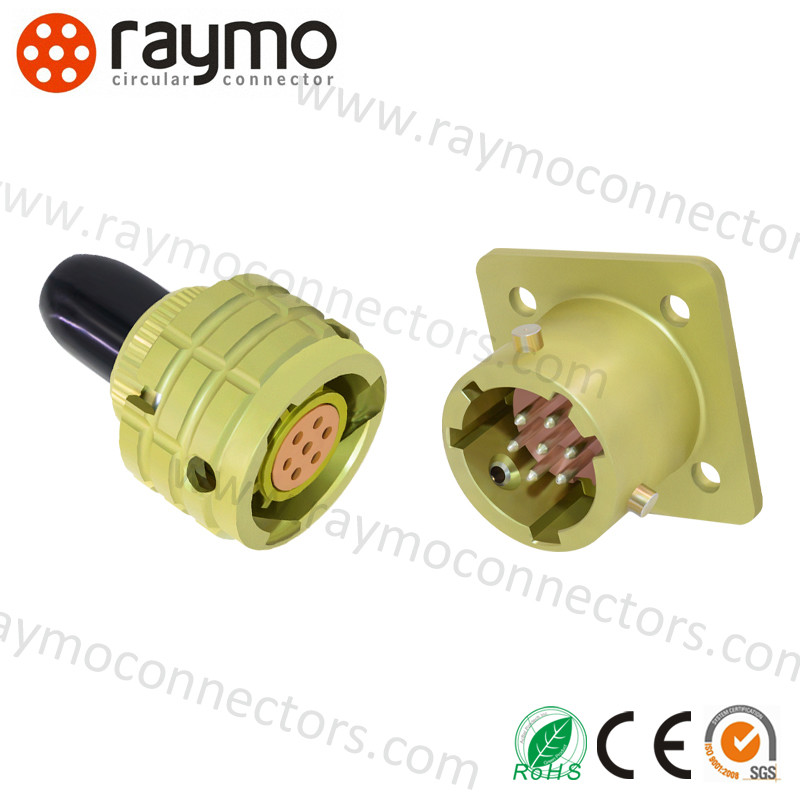

Foto dei prodotti

ОНЦ-БС-1(2) Serie Bajonetta Connettore Ultra-piccolo Conchiglia Dimensione 12 7 Pin Chiusura femminile con attacco di coda (Facoltativo) -ОНЦ-БС-1-7/12-P12-1-B 0ОНЦ-БС-1(2) Serie Bajonetta Connettore Ultra-piccolo Conchiglia Dimensione 12 7 Pin Chiusura femminile con attacco di coda (Facoltativo) -ОНЦ-БС-1-7/12-P12-1-B 1ОНЦ-БС-1(2) Serie Bajonetta Connettore Ultra-piccolo Conchiglia Dimensione 12 7 Pin Chiusura femminile con attacco di coda (Facoltativo) -ОНЦ-БС-1-7/12-P12-1-B 2

Tabella di dati dei prodotti

connettore elettrico ultrapiccolo della serie OHS

　

1Indicatori tecnici

　

Indicatore

Valore

Resistenza al contatto

≤ 5mΩ

Resistenza dell'isolamento

≥ 1000 MΩ (in condizioni normali)

Temperatura ambiente

- 60°C~85°C

Vibrazione

1-5000HZ 20g

Impatto

1000 g (una volta); 100 g (molte volte);

Diametro di contatto

Φ1,0 mm

Vita meccanica

Inserire e staccare 250 volte

Orario di lavoro

5000 ore

Garanzia

15 anni

2Corrente di funzionamento, tensione di funzionamento

　

　

　

　

Dimensione standard della conchiglia

Numero di contatto

Corrente di lavoro a contatto singolo (A)

Corrente totale ((A)

tensione di funzionamento ((V)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250

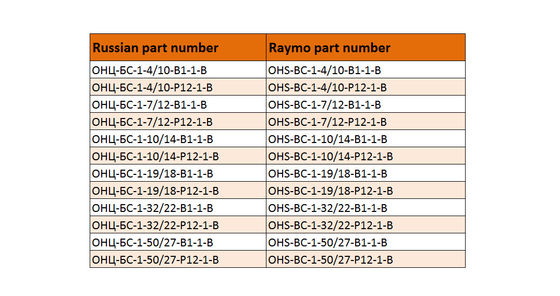

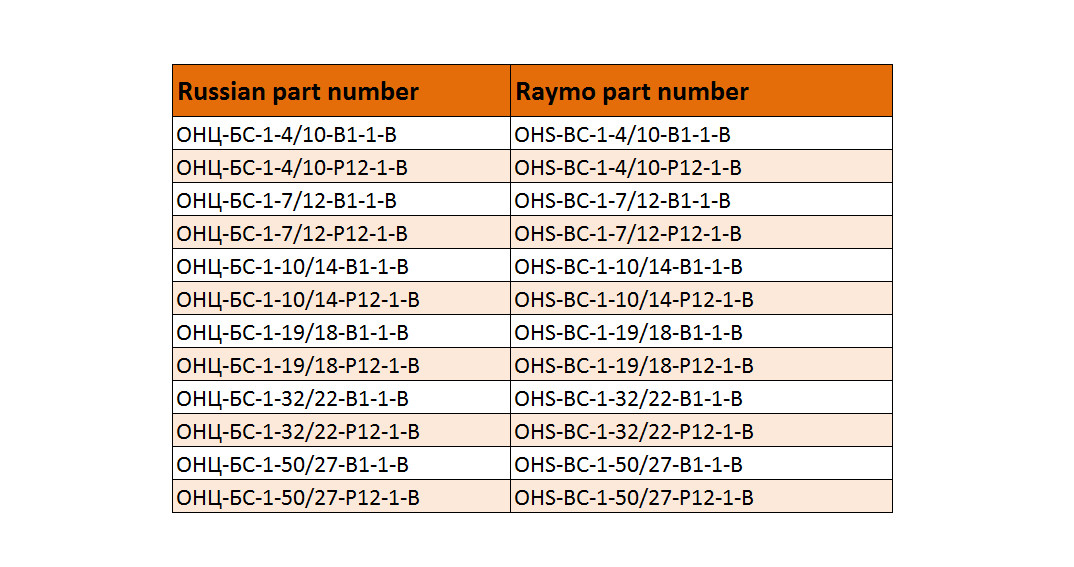

Parte russa n.

Parte cinese n.

- ONS-БС-1-4/10-В1-1-В

OHS-BC-1-4/10-B1-1-В

ONЦ-БС-1-7/12-В1-1-В

OHS-BC-1-7/12-B1-1-В

ONЦ-БС-1-10/14-В1-1-В

OHS-BC-1-10/14-B1-1-В

ONЦ-БС-1-19/18-В1-1-В

OHS-BC-1-19/18-B1-1-В

ONЦ-БС-1-32/22-В1-1-В

OHS-BC-1-32/22-B1-1-В

ONЦ-БС-1-50/27-В1-1-В

OHS-BC-1-50/27-B1-1-В

Parte russa n. Parte cinese n.
- ONS-BS-1-4/10-R12-1-V OHS-BC-1-4/10-P2-1-В
- ONS-BS-1-7/12-R12-1-V OHS-BC-1-7/12-P2-1-В
- ONЦ-БС-1-10/14-Р12-1-В OHS-BC-1-10/14-P2-1-В
- ONS-BS-1-19/18-R12-1-В OHS-BC-1-19/18-P2-1-В
Il numero di unità di controllo è il numero di unità di controllo. OHS-BC-1-32/22-P2-1-В
ONЦ-БС-1-50/27-Р12-1-В OHS-BC-1-50/27-P2-1-В

Domande frequenti

FAQ di Russian OHS Connector

1.Posso avere un ordine di campione?
Sì, benvenuto ordine campione di russo 2PM connettore per testare e controllare la qualità.

2- Quali sono i vostri termini di pagamento?
Di solito, accettiamo T / T, Per ordini regolari, Termini di pagamento è il 30% di deposito, il saldo pagato prima della spedizione.

3- Qual e' il tempo limite?
Di solito ci vogliono 10 giorni dopo aver ricevuto l'anticipo.

4.Quali sono le vostre condizioni di imballaggio?
viene confezionato in sacchetto di plastica, poi in scatola piccola, infine in grande in cartoni neutri.

5.Quanto dura il periodo di garanzia?
Un anno dopo la consegna.
