ONC-BS-1 2 Serie Connettore da baionetta ultra-piccolo Conchiglia dimensione 12 7 pin presa maschile per macchine industriali ONC-BS-1-7/12-B1-1-B

ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B
ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B
Informazioni di base
Luogo di origine: Cina
Marca: RAYMO
Numero di modello: Il numero di unità di controllo è il seguente:
Quantità di ordine minimo: 5
Prezzo: USD25
Tempi di consegna: 5-8 settimane
Termini di pagamento: T/t
Capacità di alimentazione: 2000pcs
Contattaci
Evidenziare:

Collegamento a baionetta a 7 pin

,

Connettore a baionetta per macchine industriali

,

ONC-BS-1 2 serie connettore a baionetta



Connettore a baionetta ultra-piccolo serie OHS-BC-1(2) con guscio di dimensioni 12, presa maschio a 7 pin - OHS-BC-1-7/12-B1-1-B



Descrizione Prct IndustrialeOHS-BC-1(2)CONNETTORI:



OHS-BC-1(2)



I connettori ultra-piccoli a baionetta serie OHS adottano principalmente la tecnologia dei connettori russi. Questo tipo di connettore è ampiamente utilizzato nei circuiti DC e AC di vari strumenti elettrici, radio e di controllo. È composto da spine e prese, con posizioni di chiave multilivello per l'installazione. La modalità di accoppiamento del connettore è di tipo a baionetta. La presa non ha attacco di coda e la spina ha un attacco di coda dritto in plastica. Allo stesso tempo, può essere abbinato e scambiato con le parti originali della serie russa OHS-BC-1(2).

I connettori OHS-BC-1(2) sono progettati per funzionare in circuiti elettrici in corrente continua,
alternata (spesso fino a 3 MHz) e in corrente di impulso.
I connettori OHS-BC-1(2) sono costituiti da una spina ermetica e prese non ermetiche
per il montaggio a pannello, hanno una polarizzazione multipolare dei corpi, che protegge
dall'accoppiamento non autorizzato.
L'accoppiamento dei connettori è a baionetta.
Le spine sono realizzate senza guaina, le prese con una guaina dritta in plastica.
Gli schemi di disposizione dei contatti, il numero e i diametri dei contatti sono riportati nella tabella 1.
Rivestimento dei contatti nei connettori: OHS-BC-1 - argento, OHS-BC-2 – oro.
I connettori sono realizzati per il montaggio interno in condizioni climatiche
in conformità con le specifiche tecniche BR0.364.030 TU, (applicazione "5").

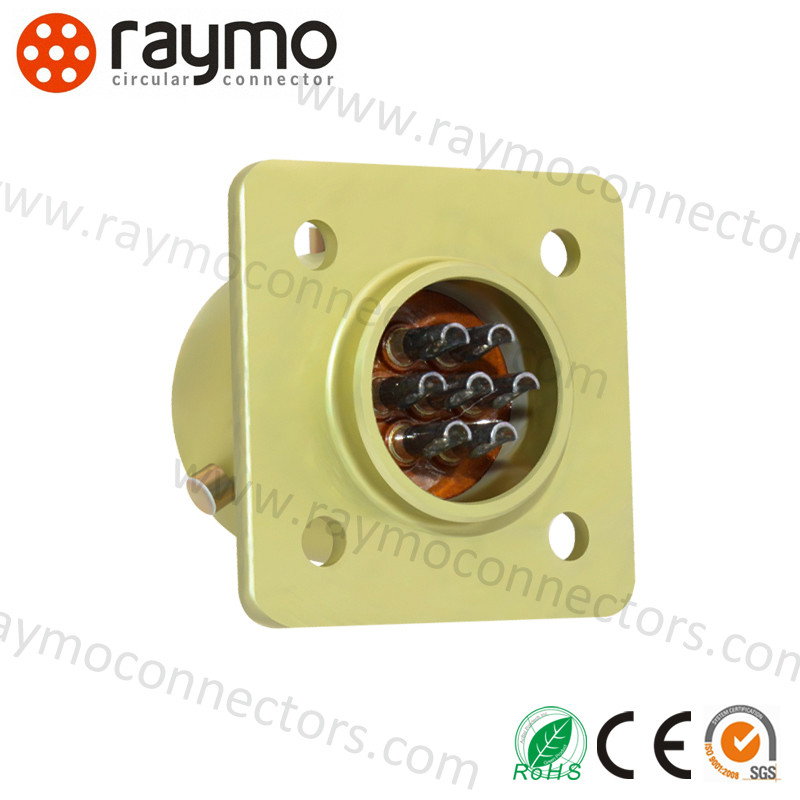

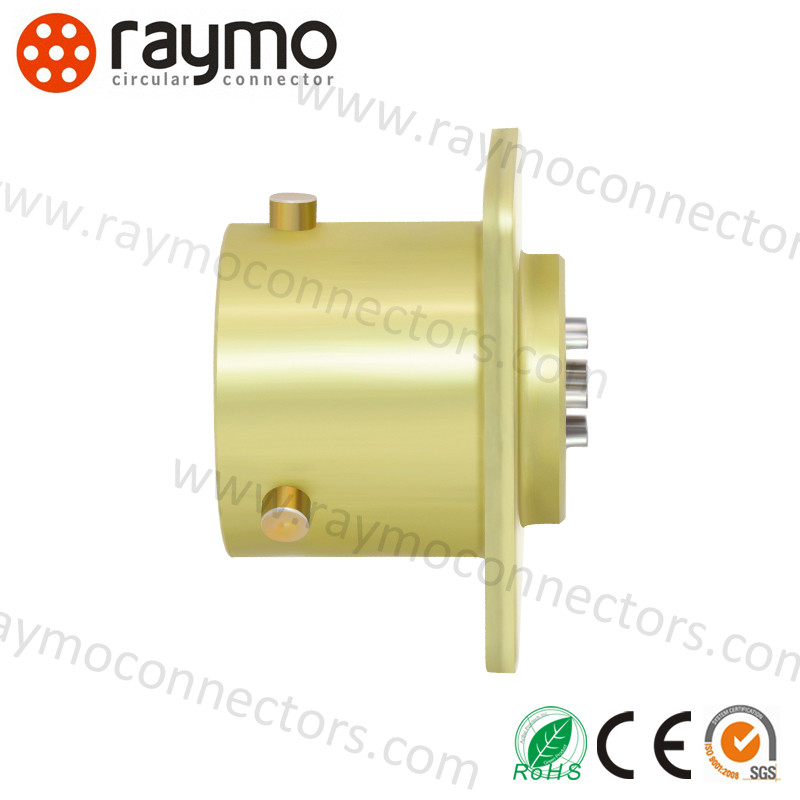

Foto dei prodotti



ONC-BS-1 2 Serie Connettore da baionetta ultra-piccolo Conchiglia dimensione 12 7 pin presa maschile per macchine industriali ONC-BS-1-7/12-B1-1-BONC-BS-1 2 Serie Connettore da baionetta ultra-piccolo Conchiglia dimensione 12 7 pin presa maschile per macchine industriali ONC-BS-1-7/12-B1-1-BONC-BS-1 2 Serie Connettore da baionetta ultra-piccolo Conchiglia dimensione 12 7 pin presa maschile per macchine industriali ONC-BS-1-7/12-B1-1-B





Scheda tecnica dei prodotti





Connettore elettrico ultra-piccolo serie OHS



1. Indicatori tecnici



Indicatore

Valore

Resistenza di contatto

≤5mΩ

Resistenza di isolamento

≥1000MΩ (In condizioni normali)

Temperatura ambiente

- 60°C~85°C

Vibrazione

1-5000HZ 20g

Impatto

1000g (una volta); 100g (molte volte);

Diametro del contatto

Φ1.0mm

Vita meccanica

Inserimento e disinserimento 250 volte

Ore di lavoro

5000 ore

Garanzia

15 anni











2. Corrente di lavoro, Tensione operativa









Dimensione standard del guscio

Numero di contatti

Corrente di lavoro per contatto (A)

Corrente totale (A)

Tensione operativa (V)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250





N. parte russo

N. parte cinese

OHS-BC-1-4/10-B1-1-B

OHS-BC-1-4/10-B1-1-B

OHS-BC-1-7/12-B1-1-B

OHS-BC-1-7/12-B1-1-B

OHS-BC-1-10/14-B1-1-B

OHS-BC-1-10/14-B1-1-B

OHS-BC-1-19/18-B1-1-B

OHS-BC-1-19/18-B1-1-B

OHS-BC-1-32/22-B1-1-B

OHS-BC-1-32/22-B1-1-B

OHS-BC-1-50/27-B1-1-B

OHS-BC-1-50/27-B1-1-B



N. parte russo N. parte cinese
OHS-BC-1-4/10-P2-1-B OHS-BC-1-4/10-P2-1-B
OHS-BC-1-7/12-P2-1-B OHS-BC-1-7/12-P2-1-B
OHS-BC-1-10/14-P2-1-B OHS-BC-1-10/14-P2-1-B
OHS-BC-1-19/18-P2-1-B OHS-BC-1-19/18-P2-1-B
OHS-BC-1-32/22-P2-1-B OHS-BC-1-32/22-P2-1-B
OHS-BC-1-50/27-P2-1-B OHS-BC-1-50/27-P2-1-B



FAQ



FAQ del connettore russo OHS

1.Posso avere un ordine di campioni?
Sì, benvenuto ordine di campioni del connettore russo 2PM per testare e verificare la qualità.

2. Quali sono i tuoi termini di pagamento?
Di solito, accettiamo T/T. Per ordini regolari, i termini di pagamento sono un deposito del 30%, il saldo pagato prima della spedizione.

3. Qual è il tempo di consegna?
Di solito ci vogliono 10 giorni dopo aver ricevuto il pagamento anticipato.

4.Quali sono i tuoi termini di imballaggio?
È imballato prima in un sacchetto di plastica, poi in una piccola scatola, infine in grandi cartoni neutri.

5.Quanto dura il periodo di garanzia
Un anno dopo la consegna.
