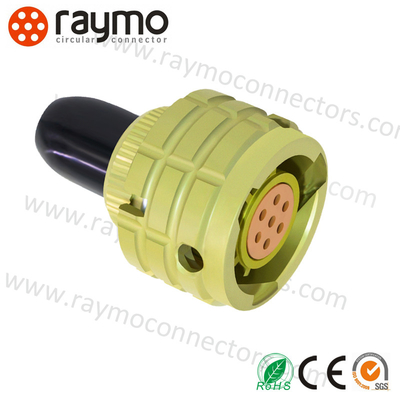

Connettore serie ONS-BS-1(2) Dimensioni guscio 22 32 pin presa maschio ONS-BS-1-32/22/P12-1-B
Descrizione Prct Industriale ONS-BS-1(2)CONNETTORI:
Connettori ONS-BM, ONS-BS – connettori per accoppiamento manuale a bassa frequenza cilindrici, a montaggio interno, con accoppiamento a baionetta, che collegano cavi con un carico fino a 71A e 250V. I connettori ONS-BM hanno un diametro di montaggio del corpo di 10 mm, 12 mm, 14 mm, 18 mm, 22 mm, 27 mm e possono contenere da 10 a 102 contatti con un diametro di 0,6 mm. I connettori ONS-BS hanno un diametro di montaggio del corpo di 14 mm, 18 mm, 22 mm e possono contenere da 10 a 32 contatti con un diametro di 1,0 mm. La spina, o "padre", è la parte ermetica del connettore, e la presa, o "madre", è la parte non ermetica del cavo. Per migliorare la qualità della connessione, la struttura dei connettori prevede un fissaggio con un fermo. Una decodifica completa della marcatura dei connettori ONS-BM, ONS-BS è riportata nelle tabelle sottostanti con le caratteristiche principali. La garanzia sui connettori ONS-BM, ONS-BS forniti dalla nostra azienda è di 2 anni. Ciò è supportato da documenti necessari sulla qualità. Il prezzo finale per i connettori ONS-BM, ONS-BS dipende dalla quantità, dai tempi di consegna, dal produttore, dal paese di origine e dalle forme di pagamento.
ONS-BS-1(2) Connettore elettrico circolare serie OHS, il metodo di connessione adotta l'accoppiamento a baionetta, la forma di connessione dell'estremità della parte di contatto è saldata, il prct presenta le caratteristiche di connessione e disconnessione rapida, dimensioni ridotte, alta densità, buona resistenza ambientale, alta affidabilità, la presa senza attacco di coda, la spina può avere un attacco di coda in plastica dritto, adatto per circuiti DC AC.
Allo stesso tempo, può essere abbinato e scambiato con le parti originali della serie russa ONS-BS-1(2).
Indicatori tecnici
| Indicatore | Valore |
| Resistenza di contatto | ≤5mΩ |
| Resistenza di isolamento | ≥1000MΩ (In condizioni normali) |
| Temperatura ambiente | - 60°C~85°C |
| Vibrazione | 1-5000Hz 20g |
| Impatto | 1000g(una volta);100g(molte volte); |
| Diametro del contatto | Φ1.0mm |
| Vita meccanica | Inserire e disinserire 250 volte |
| Ore di lavoro | 5000 ore |
ONS-BS-1(2) Corrente di lavoro, Tensione operativa
| Dimensioni standard del guscio | Numero di contatti | Corrente di lavoro per contatto singolo (A) | Corrente totale (A) | Tensione operativa (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
ONS-BS-1(2) Descrizione del modello
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| Circolare | Baionetta | Ultra-piccolo | 1 Placcatura in argento, 2 Placcatura in oro | Numero di contatti / Dimensioni standard del guscio | B - Presa quadrata (spina), P - Spina circolare (presa) | 1. Senza attacco di coda 2. Con attacco di coda dritto non schermato | Posizione chiave | Tutto tempo |
IndustrialeONS-BS-1(2)Caratteristiche dei CONNETTORI:
- Dimensioni compatte: Ideale per applicazioni in cui lo spazio è limitato.
- Prestazioni elevate: Capace di gestire elevate velocità di dati e livelli di potenza nonostante le sue piccole dimensioni, rendendolo adatto a una vasta gamma di applicazioni.
- Costruzione durevole: Costruito con materiali di alta qualità per garantire una lunga durata, anche in ambienti difficili.
- Facile installazione: Consente un'installazione e uno smontaggio rapidi e semplici, risparmiando tempo e fatica durante l'assemblaggio e la manutenzione.
Tipo:1-Senza attacco di coda (Clicca per visualizzare)
| N. parte russo | N. parte RAYMO | N. parte Amphenol |
| ONS-BS-1-4/10-V1-1-V | OHS-BC-1-4/10-B1-1-V | ONTS-BS-1-4/10-V1-1-V |
| ONS-BS-1-7/12-V1-1-V | OHS-BC-1-7/12-B1-1-V | ONTS-BS-1-7/12-V1-1-V |
| ONS-BS-1-10/14-V1-1-V | OHS-BC-1-10/14-B1-1-V | ONTS-BS-1-10/14-V1-1-V |
| ONS-BS-1-19/18-V1-1-V | OHS-BC-1-19/18-B1-1-V | ONTS-BS-1-19/18-V1-1-V |
| ONS-BS-1-32/22-V1-1-V | OHS-BC-1-32/22-B1-1-V | ONTS-BS-1-32/22-V1-1-V |
| ONS-BS-1-50/27-V1-1-V | OHS-BC-1-50/27-B1-1-V | ONTS-BS-1-50/27-V1-1-V |
Tipo:2-Con attacco di coda dritto non schermato (Clicca per visualizzare)
| N. parte russo | N. parte RAYMO | N. parte Amphenol |
| ONS-BS-1-4/10-P12-1-V | OHS-BC-1-4/10-P2-1-V | ONTS-BS-1-4/10-R12-1-V |
| ONS-BS-1-7/12-P12-1-V | OHS-BC-1-7/12-P2-1-V | ONTS-BS-1-7/12-R12-1-V |
| ONS-BS-1-10/14-P12-1-V | OHS-BC-1-10/14-P2-1-V | ONTS-BS-1-10/14-R12-1-V |
| ONS-BS-1-19/18-P12-1-V | OHS-BC-1-19/18-P2-1-V | ONTS-BS-1-19/18-R12-1-V |
| ONS-BS-1-32/22-P12-1-V | OHS-BC-1-32/22-P2-1-V | ONTS-BS-1-32/22-R12-1-V |
| ONS-BS-1-50/27-P12-1-V | OHS-BC-1-50/27-P2-1-V | ONTS-BS-1-50/27-R12-1-V |
Informazioni sull'azienda Industriale ONS-BS-1(2) CONNETTORI
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, in qualità di professionista nella progettazione e produzione di tutti i tipi di connettori e cavi speciali, ha accumulato una ricca esperienza nello sviluppo e nella produzione di vari tipi di cavi e relativi adattatori di connettori. Con cavi RED/Teradek Bond/ARRI, cavi di alimentazione per fotocamere Canon/Sony, cavi SDI, cavi USB, cavi video, cavi CCD... Forniamo diversi servizi OEM/ODM per diverse applicazioni e requisiti.
I nostri prodotti sono ampiamente utilizzati in vari ambienti e applicazioni difficili, come dispositivi di controllo industriale, apparecchiature mediche, apparecchiature di misurazione e ispezione, apparecchiature audio e video e industriali, ecc. Inoltre, ha un'eccellente compatibilità con molti fornitori leader.
Aderiamo sempre allo spirito di innovazione, continuiamo a introdurre nuove serie di prodotti tra cui M5, M8, M9, M12, M16, M23 e altri connettori dati. Con certificazione IP68, ISO9001, Rohs, CE, REACH approvata.
Industriale ONS-BS-1(2) Supporto e servizi per CONNETTORI:
Supporto tecnico e servizio per connettori circolari push-pull
Forniamo un supporto tecnico completo e un servizio per i nostri connettori circolari push-pull. Il nostro team ha una vasta esperienza nel fornire soluzioni tecniche per varie applicazioni.
Il nostro team è disponibile per assistere i clienti nell'installazione, nella risoluzione dei problemi e nelle riparazioni. Offriamo anche assistenza in loco e formazione per garantire che i clienti siano in grado di utilizzare il prodotto al massimo delle sue potenzialità.
Ci dedichiamo a fornire un eccellente servizio clienti e il nostro team è disponibile 24 ore su 24, 7 giorni su 7, per rispondere a qualsiasi domanda o fornire supporto tecnico.
Offriamo anche una vasta gamma di servizi post-vendita, come estensioni di garanzia e aggiornamenti dei prodotti.
Se hai domande o hai bisogno di assistenza, non esitare a contattarci.
FAQ:
-
D1. Posso avere un campione?
Sì, accogliamo con favore gli ordini di campioni per testare e verificare la qualità. Alcuni campioni sono gratuiti, mentre altri campioni devono essere pagati in anticipo e il costo verrà rimborsato dopo ulteriori ordini.
D2. E i tempi di consegna della produzione?
Abbiamo scorte, consegna rapida sotto i 5.000 pezzi.
D3. Come spedite la merce e quanto tempo ci vuole per arrivare?
Spediamo spesso tramite DHL, UPS, FedEx, TNT, SF o EMS. Di solito ci vogliono 3-5 giorni per arrivare.
D4. È disponibile l'OEM?
Sì. Abbiamo una ricca esperienza e una buona capacità di trasformare il tuo design e la tua idea in un prodotto reale, normalmente ci vogliono circa 20-30 giorni per un nuovo prodotto dalla progettazione dello stampo alla produzione finale.
Tutti i connettori possono essere personalizzati in base alle richieste del cliente!
