ОНЦ-БС-1(2) Serie Bajonetta connettore ultra-piccolo OHS connettore Conchiglia dimensione 18 19Pin presa maschile ОНЦ-БС-1-19/18-B1-1-B

Informazioni di base
Luogo di origine: Cina
Marca: RAYMO
Certificazione: CE/ROHS/REACH/SGS/ISO9001
Numero di modello: ONЦ-БС-1-19/18-B1-1-B
Quantità di ordine minimo: 1pc
Prezzo: 5.6-20.3
Imballaggi particolari: Sacchetti e cartoni in PE
Tempi di consegna: 5-7 giorni lavorativi
Capacità di alimentazione: 50000 pezzi/mese
Nome del prodotto: Connettore per baionetta ultrapiccolo della serie OHS Contatti: 4.7.10.19.32.50
Dimensione della conchiglia: 10.12.14.18.22.27 Materiale della conchiglia: Trattamento anodizzato delle superfici delle leghe di alluminio
Metodo di connessione: Connessione con baionetta Materiale di contatto: Leghe di rame placcate in oro/argento
Isolatore: Bachelite Terminal: Saldatura
Temperatura ambiente: -60 a +200 °C Ciclo di vita: 500 volte
Evidenziare:

ONЦ-БС-1(2) Serie Bayonet Ultra piccolo connettore

,

19Pin Male Socket OHS connector

,

ONЦ-БС-1-19/18-B1-1-B

ОНЦ-БС-1(2) Serie Bajonetta connettore ultra-piccolo connettore OHS Conchiglia taglia 18 19Pin presa maschile ОНЦ-БС-1-19/18-B1-1-B

Descrizione del prodotto MilitareIl numero di unità di controllo è il seguente:Connettori:

Il numero di unità di controllo è il seguente: Il connettore elettrico circolare della serie OHS, il metodo di connessione adotta il collegamento con bajonetta, il mlo di connessione della parte di contatto è saldato,il prodotto ha le caratteristiche di connessione e separazione veloci, di piccole dimensioni, alta densità, buona resistenza ambientale, alta affidabilità, la presa senza attacco a coda, la spina può prendere attacco a coda di plastica dritta, adatta per il circuito DC AC.

Allo stesso tempo, può essere abbinato e scambiato con le parti originali della serie russa ОНЦ-БС-1(2).

I connettori di connessione manuale sono cilindrici a bassa frequenza, di montaggio a volume interno, con aggancio a bajonetti, collegano le catene con carico fino a 71A e 250V.Le razze ONC-BM hanno un diametro di 10 mm., 12 mm, 14 mm, 18 mm, 22 mm, 27 mm, e possono contare da 10 a 102 contatti di diametro 0,6 mm.e possono contare da 10 a 32 contatti di diametro 1Il filo, lo stesso "papà", è la parte del cavo sigillata, e la presa, la parte del cavo non sigillata.Per migliorare la qualità del collegamento nella costruzione dei connettori è prevista la fissazione con le spineLa garanzia di funzionamento dei connettori ONC-BM, ONC-BS forniti dalla nostra azienda è di 2 anni.E'corroborato dai necessari documenti di qualità.Il prezzo definitivo dei connettori ONC-BM, ONC-BS dipende dalla quantità, dai tempi di consegna, dal prttore, dal paese di origine e dalla forma di pagamento.

Indicatori tecnici

Indicatore Valore
Resistenza al contatto ≤ 5mΩ
Resistenza dell'isolamento ≥ 1000 MΩ (in condizioni normali)
Temperatura ambiente - 60°C~85°C
Vibrazione 1-5000HZ 20g
Impatto 1000 g (una volta); 100 g (molte volte);
Diametro di contatto Φ1,0 mm
Vita meccanica Inserire e staccare 250 volte
Orario di lavoro 5000 ore

Il numero di unità di controllo è il seguente: Corrente di funzionamento, tensione di funzionamento

Dimensione standard della conchiglia Numero di contatto Corrente di lavoro a contatto singolo (A) Corrente totale (A) Voltaggio di funzionamento ((V)
10 4 3.7 15 250
12 7 3.1 22 250
14 10 3 30 250
18 19 2.1 40 250
22 32 1.8 60 250
27 50 1.5 75 250

MilitareIl numero di unità di controllo è il seguente:CONNECTORI Caratteristiche:

  • Dimensioni compatte: ideale per applicazioni in cui lo spazio è limitato.
  • Alte prestazioni: in grado di gestire elevate velocità di trasmissione dati e livelli di potenza nonostante le sue piccole dimensioni, rendendolo adatto a una vasta gamma di applicazioni.
  • Costruzione durevole: costruita con materiali di alta qualità per garantire una lunga durata di vita, anche in ambienti difficili.
  • Facile installazione: consente un'installazione e uno smontaggio rapidi e facili, risparmiando tempo e sforzi durante l'assemblaggio e la manutenzione
  • Descrizione del modelloIl numero di unità di controllo è il seguente:

    Sicurezza e sicurezza sul lavoro B C 1(2) 4(10) B(P) 1(2) 1(2,3) B
    Circolare Bajonette Ultra-piccolo 1 Placcatura in argento, 2 Placcatura in oro Numero di contatto / dimensione standard della conchiglia B - Ricettore quadrato (pin), P - tappo circolare (sottovoce) 1. senza attacco di coda 2. con attacco di coda dritto non blindato Posizione chiave Tutte le condizioni meteorologiche

Tipo:1-senza attacco alla coda ((Clicca per visualizzare)

Parte russa n. RAYMO Parte n. Amfenolo parte n.
- ONS-БС-1-4/10-В1-1-В OHS-BC-1-4/10-B1-1-В L'indice di emissione è il seguente:
ONЦ-БС-1-7/12-В1-1-В OHS-BC-1-7/12-B1-1-В L'indice di emissione è il seguente:
ONЦ-БС-1-10/14-В1-1-В OHS-BC-1-10/14-B1-1-В L'indice di emissione è il seguente:
ONЦ-БС-1-19/18-В1-1-В OHS-BC-1-19/18-B1-1-В L'indicazione del numero di unità di comando è indicata nella tabella di cui all'allegato II.
ONЦ-БС-1-32/22-В1-1-В OHS-BC-1-32/22-B1-1-В L'indicatore di sicurezza deve indicare il numero di dispositivi di sicurezza.
ONЦ-БС-1-50/27-В1-1-В OHS-BC-1-50/27-B1-1-В L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, parte 2, del regolamento (CE) n. 715/2009.

Tipo:2-Con attacco rettilineo a coda non blindato ((Clicca per visualizzare)

Parte russa n. RAYMO Parte n. Amfenolo parte n.
- ONS-BS-1-4/10-R12-1-V OHS-BC-1-4/10-P2-1-В Il numero di unità di comando deve essere il seguente:
- ONS-BS-1-7/12-R12-1-V OHS-BC-1-7/12-P2-1-В Il numero di unità di comando deve essere indicato.
- ONЦ-БС-1-10/14-Р12-1-В OHS-BC-1-10/14-P2-1-В Il numero di unità di comando deve essere indicato in base al numero di unità di comando.
- ONS-BS-1-19/18-R12-1-В OHS-BC-1-19/18-P2-1-В L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, parte 2, del regolamento (CE) n. 715/2009.
Il numero di unità di controllo è il numero di unità di controllo. OHS-BC-1-32/22-P2-1-В L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 2, del regolamento (CE) n. 715/2009.
ONЦ-БС-1-50/27-Р12-1-В OHS-BC-1-50/27-P2-1-В L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, parte 2, del regolamento (CE) n. 715/2009.

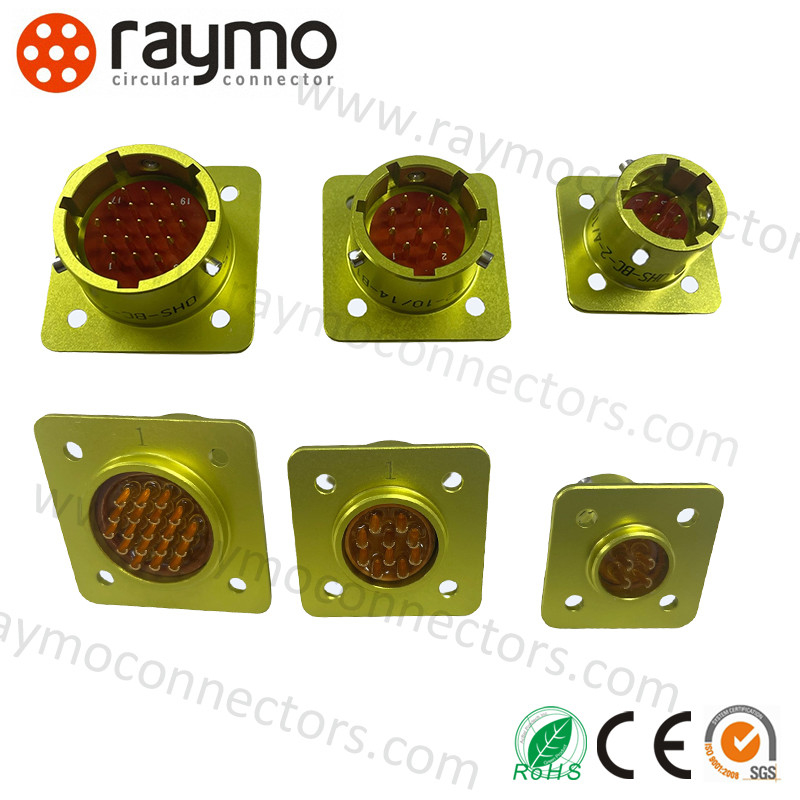

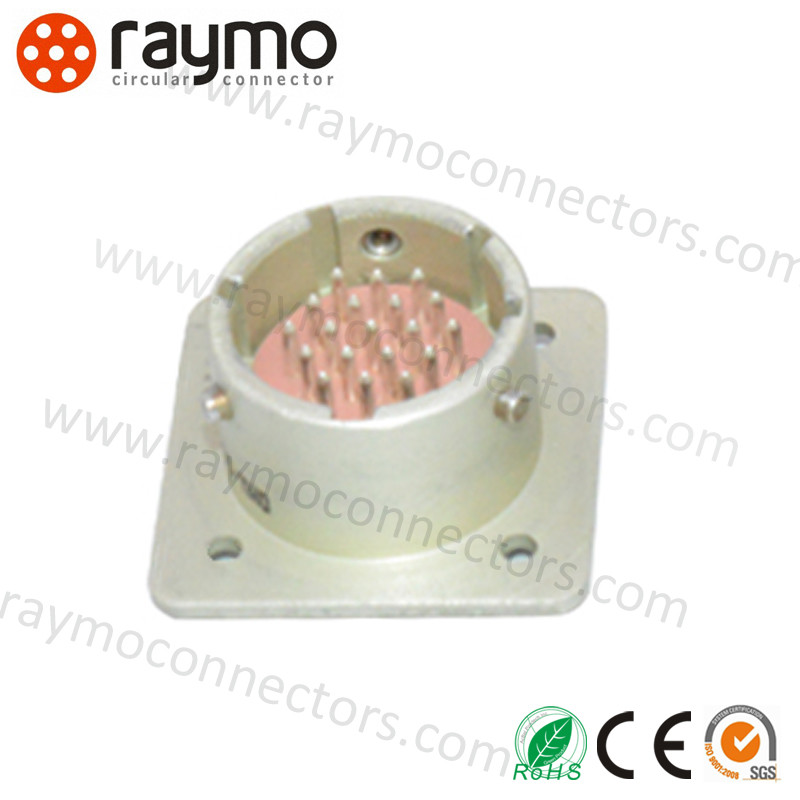

ОНЦ-БС-1(2) Serie Bajonetta connettore ultra-piccolo OHS connettore Conchiglia dimensione 18 19Pin presa maschile ОНЦ-БС-1-19/18-B1-1-B 0ОНЦ-БС-1(2) Serie Bajonetta connettore ultra-piccolo OHS connettore Conchiglia dimensione 18 19Pin presa maschile ОНЦ-БС-1-19/18-B1-1-B 1

Informazioni della compagnia MilitareIl numero di unità di controllo è il seguente: Connettori

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED come professionista nella progettazione e przione di tutti i tipi di connettori e cavi speciali,hanno accumulato una ricca esperienza nello sviluppo e nella przione di tipi di cavi e dei relativi adattatori di connettori.Con cavo RED/Teradek Bond/ARRI per fotocamere, cavo di alimentazione per fotocamere Canon/Sony, cavo SDI, cavo USB, cavo video, cavo CCD...Forniamo diversi servizi OEM / ODM servono come applicazione e requisiti diversi.
I nostri prodotti sono ampiamente utilizzati in ambienti e applicazioni difficili, come dispositivi di controllo industriale, attrezzature mediche, attrezzature di misurazione e ispezione,apparecchiature audio e visive e militari, ecc. Inoltre, ha un'eccellente compatibilità con molti fornitori leader.
Aderiamo sempre allo spirito di innovazione, continuiamo a intrrre nuove serie di prodotti includono M5, M8, M9, M12, M16, M23 e altri connettori dati.Con IP68, ISO9001, Rohs, CE, certificato REACH approvato.

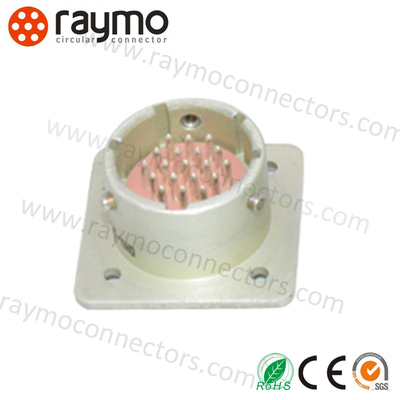

ОНЦ-БС-1(2) Serie Bajonetta connettore ultra-piccolo OHS connettore Conchiglia dimensione 18 19Pin presa maschile ОНЦ-БС-1-19/18-B1-1-B 2ОНЦ-БС-1(2) Serie Bajonetta connettore ultra-piccolo OHS connettore Conchiglia dimensione 18 19Pin presa maschile ОНЦ-БС-1-19/18-B1-1-B 3

MilitareIl numero di unità di controllo è il seguente: CONNECTORS Supporto e servizi:

Supporto tecnico e servizio per i connettori circolari a spinta

Forniamo un supporto tecnico completo e un servizio per i nostri connettori circolari a spinta.

Il nostro team è disponibile per assistere i clienti nell'installazione, nella risoluzione dei problemi e nelle riparazioni.Offriamo anche assistenza e formazione in loco per garantire che i clienti siano in grado di utilizzare il prodotto al massimo del suo potenziale.

Siamo dedicati a fornire un servizio clienti eccellente e il nostro team è disponibile 24 ore su 24, 7 giorni su 7 per rispondere a qualsiasi domanda o fornire supporto tecnico.

Offriamo anche una vasta gamma di servizi post-vendita, come estensioni di garanzia e aggiornamenti di prodotti.

Se avete domande o avete bisogno di assistenza, non esitate a contattarci.

FAQ:

Posso avere un campione?
Sì, accogliamo l'ordine di campione per testare e controllare la qualità. Alcuni campioni sono gratuiti e alcuni campioni devono essere pagati in anticipo e il costo sarà rimborsato dopo un ulteriore ordine.


Q2. Che dire del tempo di przione?
Abbiamo scorte, consegna veloce sotto i 5000 pezzi.


Q3. Come spedite la merce e quanto tempo ci vuole per arrivare?
Spesso spediamo con DHL, UPS, FedEx, TNT, SF o EMS. Di solito ci vogliono 3-5 giorni per arrivare.


Q4. È disponibile OEM?
Sì. Abbiamo una ricca esperienza e una buona capacità di mettere il vostro progetto e idea in prodotto reale, normalmente ci vogliono circa 20 a 30 giorni per un nuovo prodotto dalla progettazione dello stampo alla przione finale.

Tutti i connettori possono essere personalizzati secondo le richieste del cliente!
