| Luogo di origine: | Shenzhen, Guangdong, Cina |
|---|---|
| Marca: | RAYMO |
| Certificazione: | RoHS, Reach, SGS, ISO:9001-2015 |
| Numero di modello: | ONTS-BS-1-7/12-V1-1-V, OHS-BC-1-7/12-B1-1-В |
| Quantità di ordine minimo: | 1 pezzo/pezzi |
| Prezzo: | 4.99-12.99USD/piece |
| Imballaggi particolari: | Borsa & cartone del PE |
| Tempi di consegna: | 7 giorni |
| Termini di pagamento: | Western Union, T/T, MoneyGram, D/P, D/A, MoneyGram, L/C |
| Capacità di alimentazione: | 5000 pezzi/settimana |
| Nome del prodotto: | connettore russo della serie ОНЦ-БС-1 | Sostituire: | Amfenolo serie ONTS-BS-1 |
|---|---|---|---|
| Tipo di connettore: | Incavo maschio | orientamento: | Flancia quadrata ermetica |
| Numero del contatto: | 7 | Dimensione della conchiglia: | 12 |
| Evidenziare: | Recetto di flange quadrata ermetico,Connettore ONTS-BS-1-7/12-V1-1-V,L'indice di emissione è il seguente: |
||
Amfenolo serie ONTS-BS ONTS-BS-1-7/12-V1-1-V Flancella quadrata ermetica Descrizione del recipiente
I connettori a baionetta ultrapiccole della serie OHS adottano principalmente la tecnologia russa dei connettori.
Il modo di accoppiamento del connettore è di tipo baionetta. La presa non ha un attacco di coda e la spina ha un attacco di coda di plastica dritta.può essere abbinato e scambiato con le parti originali della serie russa ОНЦ-БС-1(2) e della serie Amphenol ONTS-BS.
Amfenolo ONTS-BS serie ONTS-BS-1-7/12-V1-1-V Recettore a flange quadrata ermeticacaratteristiche principali:
Dimensioni compatte: ideale per applicazioni in cui lo spazio è limitato.
Alte prestazioni: in grado di gestire elevate velocità di trasmissione dati e livelli di potenza nonostante le sue piccole dimensioni, rendendolo adatto a una vasta gamma di applicazioni.
Costruzione durevole: costruita con materiali di alta qualità per garantire una lunga durata di vita, anche in ambienti difficili.
Facile installazione: consente un'installazione e uno smontaggio rapidi e facili, risparmiando tempo e sforzi durante l'assemblaggio e la manutenzione.
Amfenolo ONTS-BS serie ONTS-BS-1-7/12-V1-1-V Recettore a flange quadrata ermetica Parametro
|
Categoria |
Collegatori circolari militari |
|
Numero della parte |
OHS-BC-1-7/12-B1-1-B |
|
Tipo di connettore |
Contenitore |
|
Orientazione |
Flancia quadrata ermetica |
|
Tipo di contatto |
Pin maschio |
|
Numero di posizioni |
7 |
|
Tipo di fissaggio |
di larghezza superiore a 30 cm |
|
Tipo di montaggio |
Montaggio del pannello |
|
Terminazione del contatto |
Crimp |
|
Classificazione di protezione |
Protezione IP67 |
Numero di riferimento della parte russa e del numero di riferimento della parte Raymo perAmfenolo ONTS-BS serie ONTS-BS-1-7/12-V1-1-V Recettore a flange quadrata ermetica
1- senza numero di parte del modello di coda
| Russia | Cina P/N | Amfenolo P/N |
| - ONS-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | L'indice di emissione è il seguente: |
| ONЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | L'indice di emissione è il seguente: |
| ONЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | L'indice di emissione è il seguente: |
| ONЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | L'indicazione del numero di unità di comando è indicata nella tabella di cui all'allegato II. |
| ONЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | L'indicatore di sicurezza deve indicare il numero di dispositivi di sicurezza. |
| ONЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, parte 2, del regolamento (CE) n. 715/2009. |
2- con coda a schiena non blindata numero di modello della parte
| Russia | Cina P/N | Amfenolo P/N |
| - ONS-BS-1-4/10-R12-1-V | OHS-BC-1-4/10-P2-1-В | Il numero di unità di comando deve essere il seguente: |
| - ONS-BS-1-7/12-R12-1-V | OHS-BC-1-7/12-P2-1-В | Il numero di unità di comando deve essere indicato. |
| - ONЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | Il numero di unità di comando deve essere indicato in base al numero di unità di comando. |
| - ONS-BS-1-19/18-R12-1-В | OHS-BC-1-19/18-P2-1-В | L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, parte 2, del regolamento (CE) n. 715/2009. |
| Il numero di unità di controllo è il numero di unità di controllo. | OHS-BC-1-32/22-P2-1-В | L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 2, del regolamento (CE) n. 715/2009. |
| ONЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, parte 2, del regolamento (CE) n. 715/2009. |
Amfenolo ONTS-BS serie ONTS-BS-1-7/12-V1-1-V Flanchetta quadrata ermetica Prestazioni tecniche del recipiente
|
Resistenza al contatto |
≤ 5mΩ |
|
Resistenza dell'isolamento |
≥ 1000MΩ ((in condizioni normali) |
|
Temperatura ambiente |
-60°C - 85°C |
|
Vibrazione |
1-5000HZ 20g |
|
È scioccante. |
una volta 1000 g, ripetutamente 100 g |
|
Diametro di contatto |
ø1,0 mm |
|
Vita meccanica |
250 volte |
|
Orario di lavoro |
5000 ore |

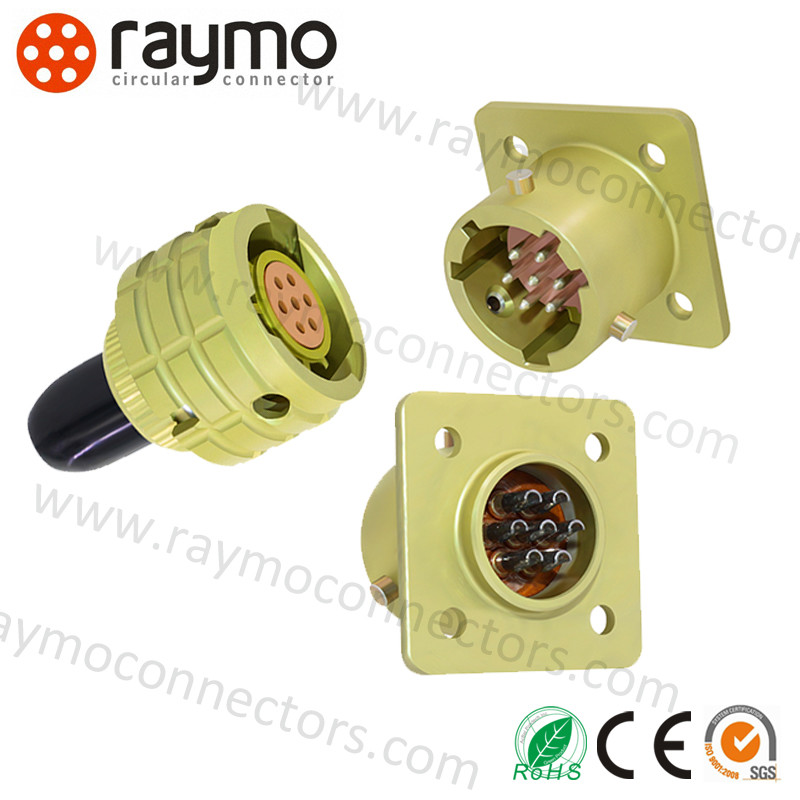

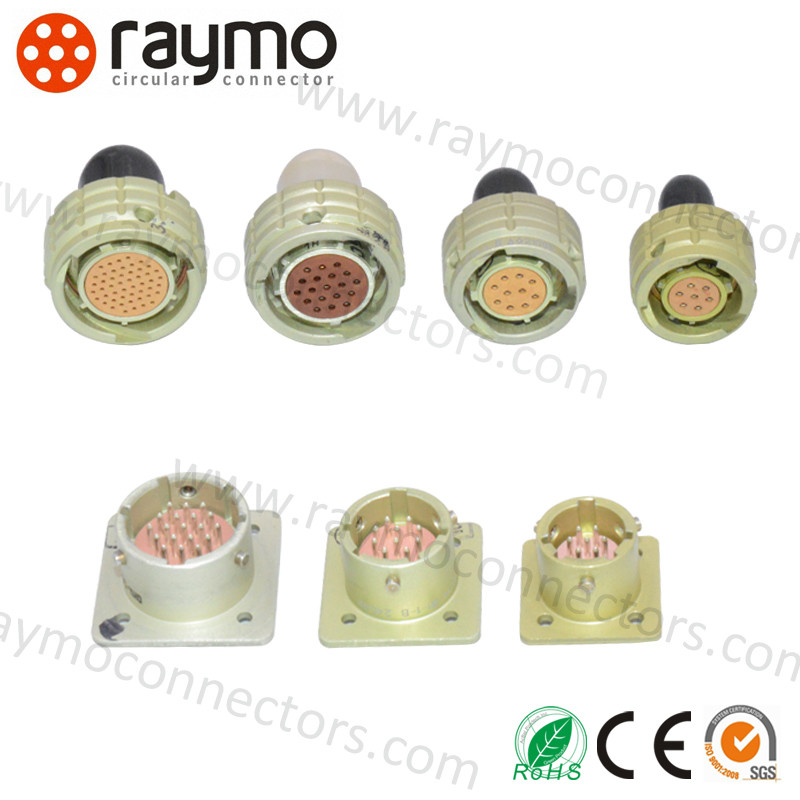

Amfenolo serie ONTS-BS ONTS-BS-1-7/12-V1-1-V Flanchetta quadrata ermetica Immagini del recipiente
Amfenolo ONTS-BS serie ONTS-BS-1-7/12-V1-1-V Recettore a flange quadrata ermetica Applicazione
Questo vasto portafoglio consente di selezionare la configurazione di connettore ideale per soddisfare quasi tutte le esigenze specifiche nella maggior parte dei mercati, inclusi dispositivi medici, strumenti di prova e di misura,macchine, trasmissione audio-video, telecomunicazioni e militari
