Luogo di origine: | Shenzhen, Guangdong, Cina |
---|---|
Marca: | RAYMO |
Certificazione: | RoHS, Reach, SGS, ISO:9001-2015 |
Numero di modello: | J30J-15TJ |
Quantità di ordine minimo: | 1 pezzo/pezzi |
Prezzo: | 2.99-14.99USD/piece |
Imballaggi particolari: | Borsa & cartone del PE |
Tempi di consegna: | 7 giorni |
Termini di pagamento: | Western Union, T/T, MoneyGram, D/P, D/A, MoneyGram, L/C |
Capacità di alimentazione: | 5000 pezzi/settimana |
Sostituzione: | connettori micro-D della serie ITT Cannon MDM | Norme: | Dati di riferimento: |
---|---|---|---|
Tipo di connettore: | Collegamento | Tipo di contatto: | Pin maschio |
Numero di posizioni: | 15 | Polarizzazione: | Conchiglie a D |
Evidenziare: | Connettori Micro-D MIL-Spec,Connettori standard MIL-DTL-83513 Micro-D,Collegatori idroporti Micro-D MIL-Spec |
Connettori ad alte prestazioni impermeabili della serie J30J Micro-D MIL-Spec Dscrittura
La serie Raymo J30J è un piccolo connettore ad alta densità utilizzato dove i connettori standard d-sub erano stati tipicamente utilizzati, ma le dimensioni e il peso sono preoccupanti.
È equivalente ai connettori micro-D della serie MDM MIL-DTL-83513 di ITT Cannon.
Connettori ad alte prestazioni impermeabili della serie J30J Micro-D MIL-Speccaratteristiche principali:
Questa serie è equivalente alla serie USA MDM;

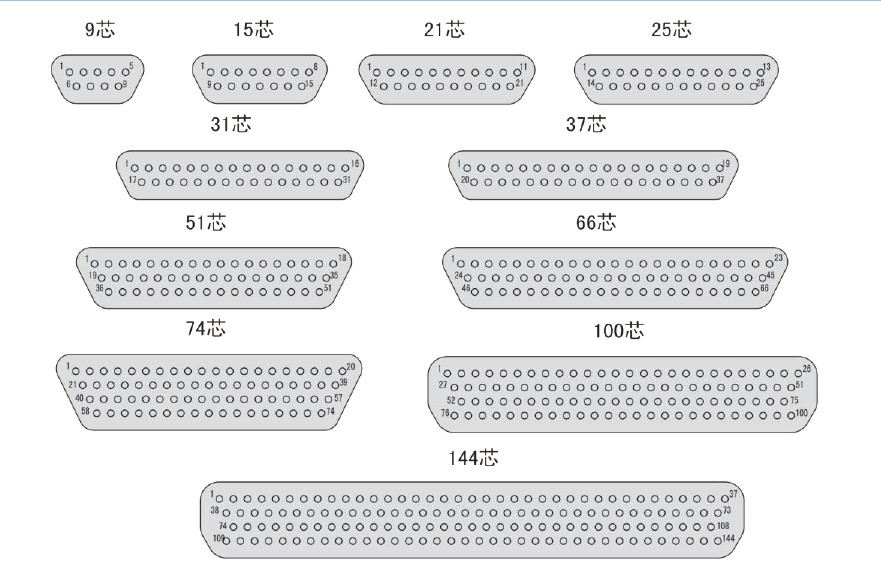

Nove tipi:9, 15, 21, 25, 31, 37, 51, 74, 100;
Superficie della sezione del filo accoppiato: 0,115 mm2;
Questa serie utilizza pin flessibili ad alta densità;
soddisfa i requisiti di GJB2446 Specificativo generale del connettore elettrico a guscio polarizzato, micro miniatura rettangolare (equivalente a MIL-C-83513);
Connettori ad alte prestazioni impermeabili della serie J30J Micro-D MIL-SpecParametro
Categoria |
connettori micro-D della serie ITT Cannon MDM |
Numero della parte |
J30J-15TJ |
Tipo di connettore |
Collegamento |
Orientazione |
Flancia quadrata ermetica |
Tipo di contatto |
Pin maschio |
Numero di posizioni |
15 |
Tipo di montaggio |
Montaggio del pannello |
Terminazione del contatto |
Saldatura |
Classificazione di protezione |
Protezione IP67 |
Connettori ad alte prestazioni impermeabili della serie J30J Micro-D MIL-Specprestazioni tecniche
Tensione di prova |
Livello 600 Vac a t son |
Classificazione attuale |
3 Ampo |
Resistenza al contatto |
¥8 milliohm al massimo a 3 ampere |
Resistenza all'isolamento |
5000 megaohm minimo a 500 Vdo |
Permeabilità magnetica |
2.0μ ((connettori meno hardware) |
Vaso termico |
per la NASA SP-R-0022 (solo classe spaziale) |
La vita di accoppiamento |
500 cicli minimo |
Spruzzo di sale |
48 ore ML-STD-1344 Metodo 1001 Condizione B |

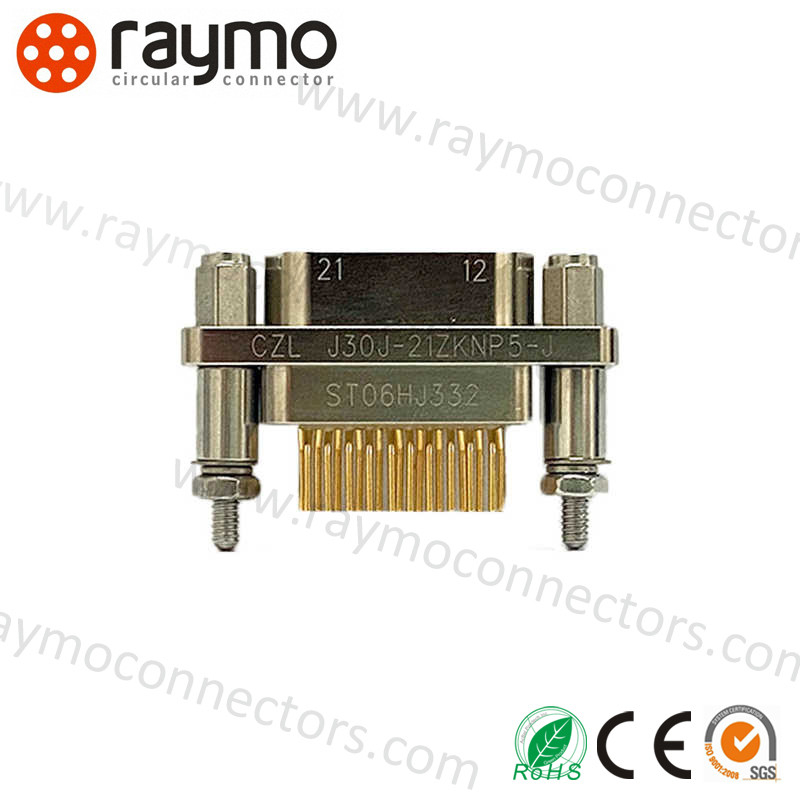

Connettori ad alte prestazioni impermeabili della serie J30J Micro-D MIL-Specimmagini
Connettori ad alte prestazioni impermeabili della serie J30J Micro-D MIL-SpecApplicazione
* Avionica, radar
* Missili e sistemi di guida
* Sistemi di telecomunicazione
* Sistemi di navigazione
* Centri di ricerca
