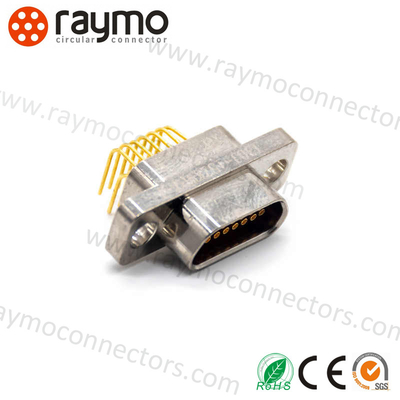

Connettori elettrici rettangolari della serie J30j con 9 contatti

Informazioni di base
Luogo di origine: Cina
Marca: RAYMO
Certificazione: CE/ROHS/REACH/SGS
Numero di modello: J30J-15ZK
Quantità di ordine minimo: 1pc
Prezzo: 2.1
Imballaggi particolari: Sacchetti e cartoni in PE
Tempi di consegna: 5-7 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 50000 pezzi/mese
Tipo di connettore: connessioni rettangolari della serie J30J Tipo: D-SUB Micro-D Connector
Materiale: di alluminio rivestito di nichel Cicli di accoppiamento: 500 volte
Contatti: 9,15,21.25.31.37.51.66.74.100.144 Posto del IP: Protezione IP65
Evidenziare:

Connettori elettrici rettangolari resistenti

,

D-SUB Micro-D connettori elettrici rettangolari

,

9 Contatti connettori elettrici rettangolari

Serie J30JCollegamento rettangolare

Intercompatibile con MDM SERIE /MIL-DTL-83513 /Glenair Mwdm /Amphenol serie 100 CONNECTOR
Serie J30J, (ex MIL-C-83513) descrive i connettori elettrici polarizzati a guscio, micro-miniatura, rettangolari con contatti di saldatura o non rimovibili.bassa resistenza al contatto, elevata resistenza dielettrica ed eccellente resistenza agli urti e alle vibrazioni, offrendo al contempo un'elevata densità di pin, piccole dimensioni e corpo leggero,il connettore MIL DTL 83513 soddisfa i severi requisiti di diverse applicazioni e ambienti difficiliIl connettore è spesso indicato come un sistema di connettori Micro-D, che può essere applicato a una moltitudine di sistemi tra cui avionica aerospaziale, radar,sistemi tecnologici avanzati per soldati, sistemi di posizionamento globale, dispositivi medici e attrezzi di perforazione per pozzi, ecc., in cui il peso, la miniaturizzazione o l'integrità della trasmissione del segnale sono fondamentali.
Caratteristiche e caratteristiche del connettore rettangolare della serie J30J

1. Corrispondente ai prodotti della serie MDM americana;

2.N.O. di contatto: 9,15,21,25,31,37,51,66,69,74,100,144 nucleo;
3.pin di torsione, elevata densità di contatto;Area sezionale del nucleo del filo 0,035 mm2 ∼0,2 mm2, suggeriscono di selezionare 0,1 mm2 ∼0.15 mm2;Le parti di chiusura di questa serie sono assemblate e fornite insieme ai prodotti in base alle esigenze dell'ordineIndicare nel contratto
4..Le prestazioni dei prodotti soddisfano le esigenze di GJB2446 (equivalente a MIL ̊C-83513)



Temperatura ambientale
-55 ̊+125°C
Resistenza al contatto
≤ 10 mΩ
Umidità relativa
+40°C fino al 95%
resistente all'isolamento
≥ 5000MΩ
vibrazione
10 ‰ 2000 Hz 196 m/s2
tensione di resistenza dielettrica
800 V

shock
735 m/s2
Vita meccanica
500 volte
accelerazione totale RMS
23.1G
Tempo di pausa istantanea
≤ 1 μs
rating corrente
3A





Numerazione delle parti della serie J30J Rectangular Connecto



  J30J X - 15 ZK X P - G. AD
Codice principale J30J
Serie J30J
Variazioni:
Nessun tipo di base del designatore,
C- Il materiale esterno è rame fosforo stagno e nichel di rivestimento,
Il foro di montaggio D è stato cambiato per M2-6H,
M-Sigillato con colla
Numero di contatti:     15
9, 15, 21, 25, 31, 37, 51, 74, 100
Tipo di connettore e di contatto:       ZK
TJ- tappo con i perni,
ZK- recipiente con presa,
TJ/ZK è la combinazione di fissazione
Tipo di terminale di contatto:
Null-Crimp,
Soldato,
a tensione di 1000 V o superiore ma non superiore a 1000 V
PCB di inserimento ad angolo W-right
Tipo di sottoinsieme di bloccaggio:           P
Controllare ulteriori dettagli in J30J Locking Subassemblies
Finitura:             - G.
Null- Conchiglia placcata con nichel,
G- Conchiglia rivestita di cadmio
Tipo migliorato:               A
a. con un'armatura di tipo A con un taglierino per cavi a treccia protettiva,
C- Adatto per il contatto e il filo è ad angolo retto,
D - C'è una scanalatura di resistenza alla rotazione nel terminale dell'interfaccia della flange del guscio del recipiente,
AD-La combinazione delle variazioni A e D,
J-La griglia di PCB è 1,27×2,54 (righe*linee),
La fiancata del guscio e' allargata.





J30J Serie comune
Serie J30J Crimp Serie J30J Solder S J30J serie N di PCB ad inserimento diretto J30J serie N-J di PCB a inserzione retta J30J 90° Inserimento di PCB serie W J30J 90° Inserimento di PCB serie W-J

di larghezza non superiore a 20 mm con contatti di saldatura con la griglia di 2.54X2.54 con la griglia di 1,27X2,54 (fila x linea) con la griglia di 2.54X2. 54 con la griglia di 1.27X2. 54 (righe X)

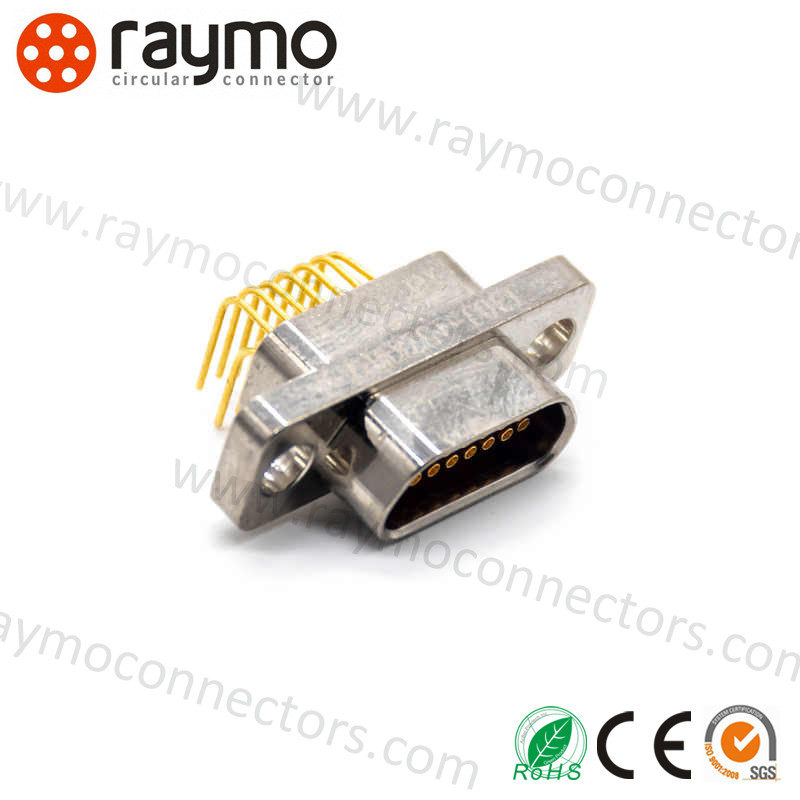

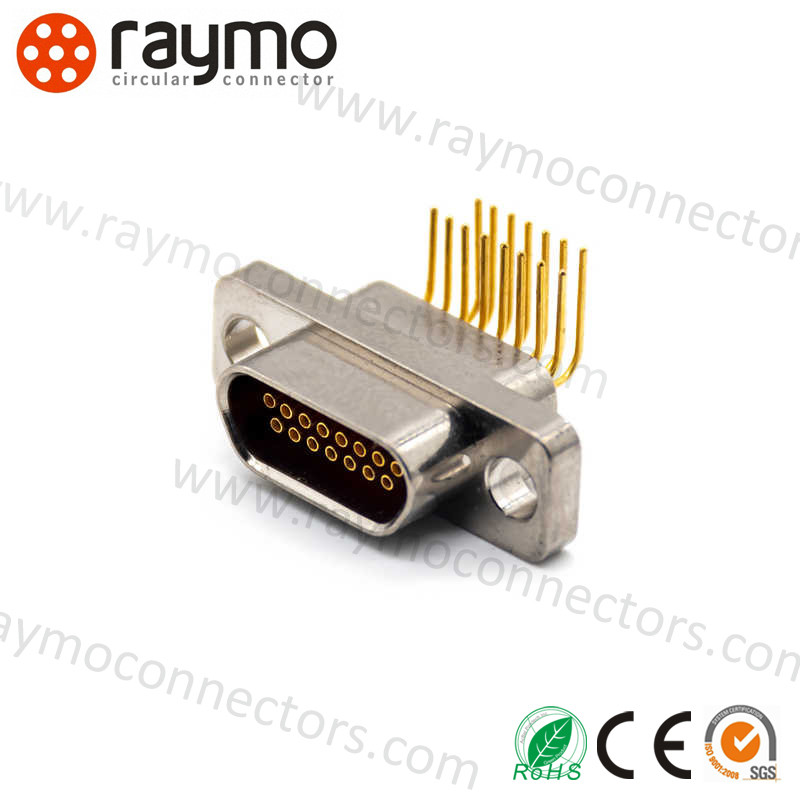

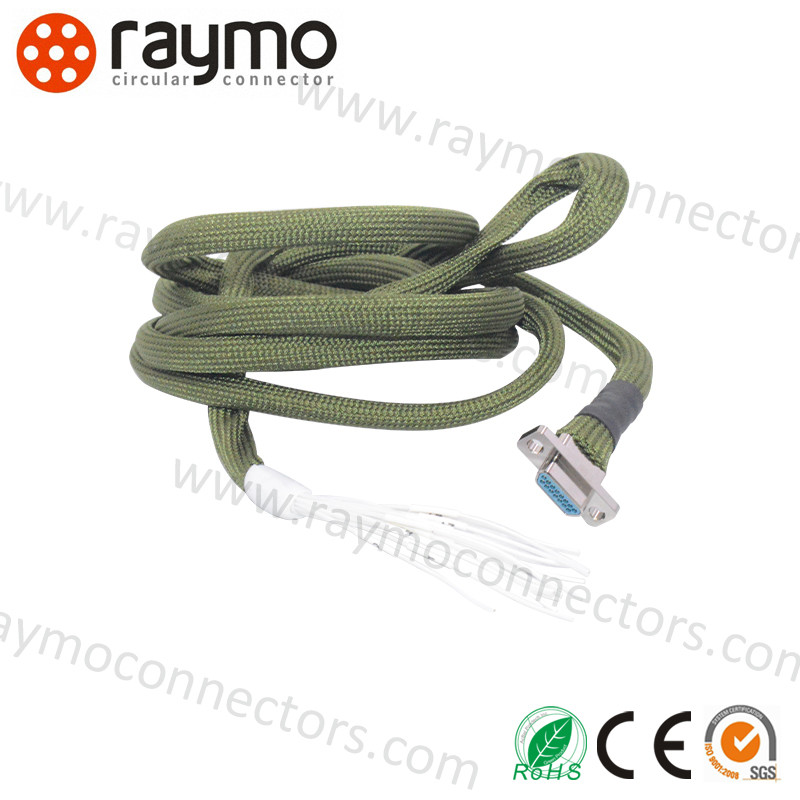

 Connettori elettrici rettangolari della serie J30j con 9 contatti 0Connettori elettrici rettangolari della serie J30j con 9 contatti 1Connettori elettrici rettangolari della serie J30j con 9 contatti 2



Serie J30J Rectangular Connecto Company
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED come professionista nella progettazione e produzione di tutti i tipi di connettori e cavi speciali,hanno accumulato una ricca esperienza nello sviluppo e nella produzione di tipi di cavi e dei relativi adattatori di connettori.Con cavo RED/Teradek Bond/ARRI per fotocamere, cavo di alimentazione per fotocamere Canon/Sony, cavo SDI, cavo USB, cavo video, cavo CCD...Forniamo diversi servizi OEM / ODM servono come applicazione e requisiti diversi.
I nostri prodotti sono ampiamente utilizzati in ambienti e applicazioni difficili, come dispositivi di controllo industriale, attrezzature mediche, attrezzature di misurazione e ispezione, attrezzature audio e visive e mil,eccInoltre, ha un'eccellente compatibilità con molti dei principali fornitori.
Aderiamo sempre allo spirito di innovazione, continuiamo a introdurre nuove serie di prodotti includono M5, M8, M9, M12, M16, M23 e altri connettori dati.Con IP68, ISO9001, Rohs, CE, certificato REACH approvato.

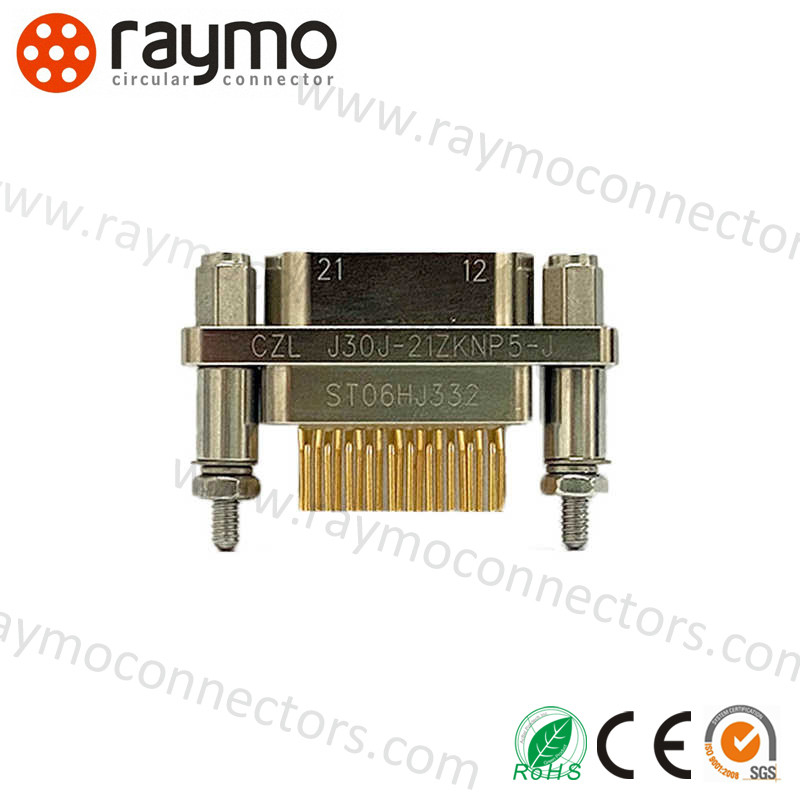

Connettori elettrici rettangolari della serie J30j con 9 contatti 3
