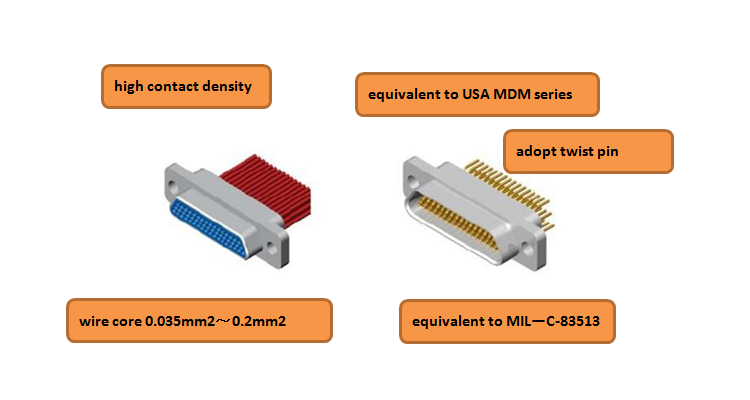

Connettori Micro-D maschio a 25 pin ITT Cannon MDM Serie J30J-25TJ Connettore miniaturizzatoDescrizione
La serie Raymo J30J è progettata con un guscio in alluminio resistente ma leggero e un sistema di contatto a perno a torsione ad alta affidabilità con allineamento Pos-Aine.
È equivalente ai connettori micro-D MIL-DTL-83513 della serie ITT Cannon MDM.
Connettori Micro-D maschio a 25 pin ITT Cannon MDM Serie J30J-25TJ Connettore miniaturizzatoCaratteristiche principali:
-
Questa serie è equivalente alla serie USA MDM;
-
Nove tipi: 9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Area della sezione del filo accoppiato: 0,1～15 mm2;
-
Questa serie utilizza pin flessibili ad alta densità;
-
I sottogruppi di bloccaggio vengono offerti con i connettori in base all'ordine. Dovresti darmi informazioni nei documenti, se non hai bisogno dei sottogruppi di bloccaggio.
Connettori Micro-D maschio a 25 pin ITT Cannon MDM Serie J30J-25TJ Connettore miniaturizzatoParametro
|
Categoria
|
Connettori micro-D serie ITT Cannon MDM
|
|
Codice articolo
|
J30J-31TJ
|
|
Tipo di connettore
|
Spina
|
|
Orientamento
|
Flangia quadrata ermetica
|
|
Tipo di contatto
|
Pin maschio
|
|
Numero di posizioni
|
25
|
|
Tipo di montaggio
|
Montaggio a pannello
|
|
Terminazione del contatto
|
Saldatura
|
|
Grado di protezione
|
IP67
|
Connettori Micro-D maschio a 25 pin ITT Cannon MDM Serie J30J-25TJ Connettore miniaturizzatoPrestazioni tecniche
|
Tensione di prova
|
600 Vac a livello sonoro
150 Vac a 70.000 piedi (23410 metri)
|
|
Valore nominale di corrente
|
3 Ampo
|
|
Resistenza di contatto
|
’8 milliohm massimo a 3 amp
10 milliohm massimo a 1 milliamp: ML-STD-202 Metodo 307
|
|
Resistenza di isolamento
|
5000 megaohm minimo a 500 Vdo
|
|
Permeabilità magnetica
|
2.0μ(connettori meno hardware)
|
|
Vuoto termico
|
per NASA SP-R-0022 (solo classe spaziale)
|
|
Durata di accoppiamento
|
500 cicli minimi
|
|
Spruzzo salino
|
48 ore ML-STD-1344 Metodo 1001 Condizione B
|
Connettori Micro-D maschio a 25 pin ITT Cannon MDM Serie J30J-25TJ Connettore miniaturizzatoimmagini
Connettori Micro-D maschio a 25 pin ITT Cannon MDM Serie J30J-25TJ Connettore miniaturizzatoApplicazione
* Sistemi di navigazione
* Centri di ricerca
* Apparecchiature mediche
* Apparecchiature di test portatili
*Satelliti
* Robotica
*Apparecchiature geofisiche
* Scanner di codici a barre
